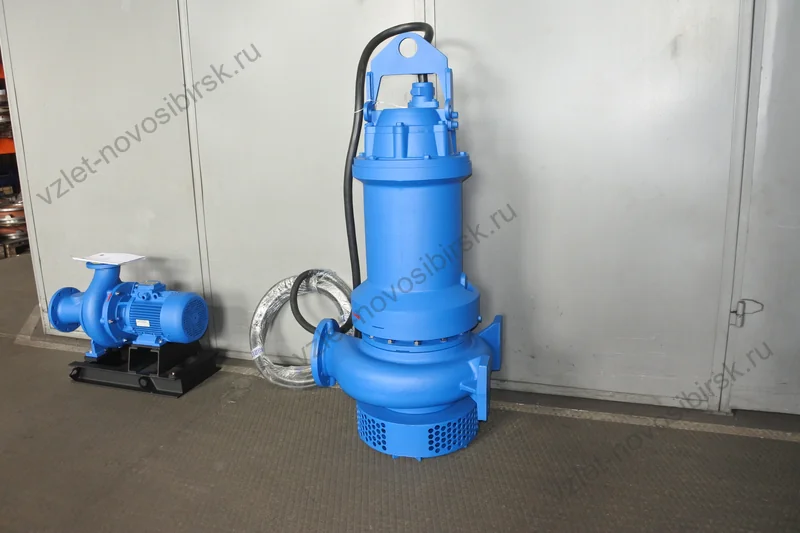

Погружной дренажный насос Иртыш ПД 150/250.265-30/4-116 применяется в системах отвода чистой и слабозагрязнённой воды. Расчётные показатели модели: подача 395 м³/ч и напор 15 м. Ниже собраны технические характеристики, размеры, сведения о комплектации и рабочие графики.
Параметры рабочей точки
| Производительность, Q | 395 | м³/ч |
| Напор, Н | 15 | м |
| Потребляемая мощность в рабочей точке, Nпотр | 25 | кВт |
| КПД агрегата, η | 59 | % |
Характеристики электродвигателя
| Номинальная мощность, кВт | 30 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Номинальный ток, А | 57 |
| Число полюсов | 4 |
| Частота вращения, об/мин | 1460 |
| Сos φ | 0,88 |
| КПД эл. двигателя | 91,5 |
| единение обмоток по схеме | звезда |
| Класс нагревостойкости | F |
| Способ охлаждения электродвигателя | погружной электродвигатель без принудительного охлаждения; |
| Способ защиты электродвигателя | влаго — термозащита |
| Степень защиты электродвигателя | IP 68; |
| Длина встроенного электрического кабеля, м | 10 |
| Количество жил кабеля, шт. | 3+1+3 |
| Сечение жил, мм² | 25+10+1 |
| Изоляция кабеля | маслостойкая |
| Исполнение шкафа защиты, поставляемого в комплекте с насосом | ручного управления |
Конструктивные характеристики насоса
| Вариант монтажа насоса | на опускном устройстве |
| Условный диаметр напорного патрубка, Ду, мм | 150 |
| Тип рабочего колеса | многоканальное |
| Фактический диаметр рабочего колеса, мм | 265 |
| Рекомендуемая глубина погружения, м | не более 10 |
| Максимальный размер перекачиваемых частиц, мм | 0,2 |
| Тип уплотнения вала | торцовое |
| Материал вращающейся части и неподвижного кольца торцового уплотнения | карбид кремния |
| Материал рабочего колеса | чугун СЧ20 |
| Материал корпуса спирального | чугун СЧ20 |
Ресурс и срок службы
| Средняя наработка на отказ, часов, не менее | 7000 |
| Средний ресурс до главного техобслуживания, часов, не менее | 20000 |
| Средний срок службы, лет, не менее | 20 |
| Масса насосного агрегата без шкафа управления, кг. | 690 |

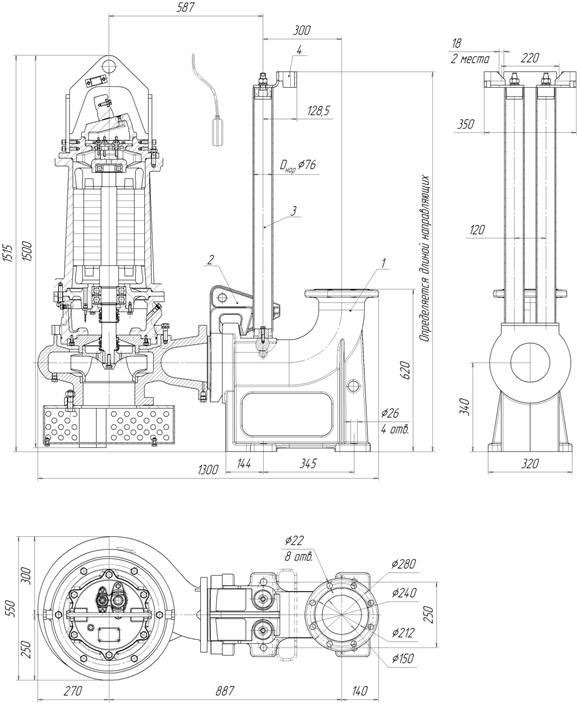

Габаритный чертёж
Обозначения элементов на чертеже
- Патрубок погружной
- Насос с захватом
- Направляющие
- Кронштейн верхний
- Соединитель
Расшифровка маркировки
Обозначение ПД 150/250.265-30/4-116 содержит сведения об исполнении и основных параметрах агрегата:
- П — погружной электродвигатель без принудительного охлаждения;
- Д — для слабозагрязнённой и чистой воды;
- 150 — номинальный диаметр напорного патрубка, мм;
- 250 — номинальный диаметр рабочего колеса, мм;
- 265 — фактический диаметр рабочего колеса, мм;
- — без обозначения, стандартная длина кабеля 10 метров;
- 30 — номинальная мощность электродвигателя, кВт;
- 4 — число полюсов электродвигателя;
- 1 — на опускном устройстве;
- 1 — ручного управления;
- 6 — влаго — термозащита;
Комплектация, управление и гарантия
В комплект поставки этой модификации включён шкаф управления Иртыш ШУ1-1.30.6-21. Шкаф обеспечивает управление агрегатом и защиту электрической части в предусмотренном режиме эксплуатации.

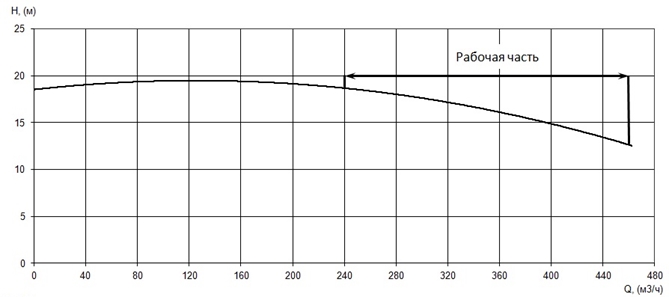

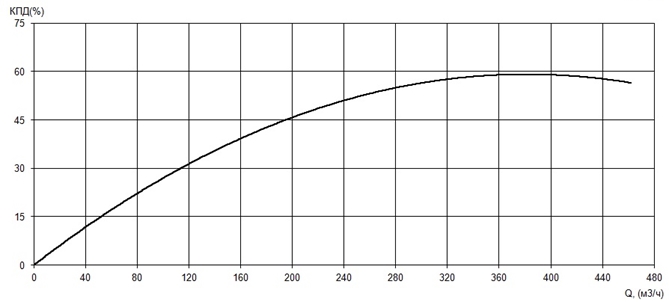

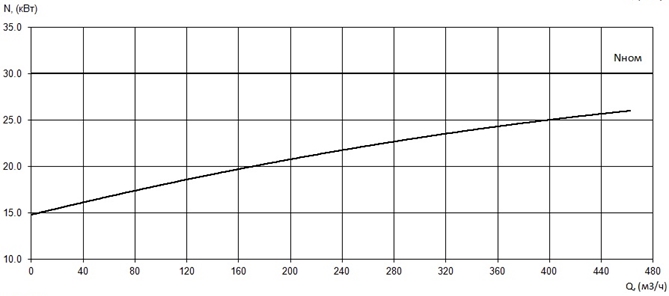

Рабочие графики насоса
Изготовитель может вносить технические изменения, не ухудшающие эксплуатационные характеристики оборудования.
