ПД 150/315.330-45/4-006: назначение и основные параметры

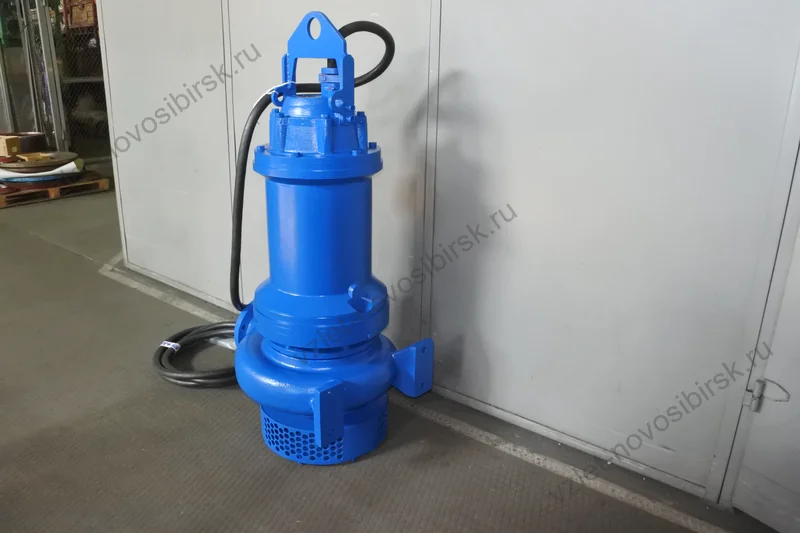

Погружной дренажный насос Иртыш ПД 150/315.330-45/4-006 используется для перекачивания чистых и слабозагрязнённых вод. Основные параметры рабочей точки — 350 м³/ч по подаче и 27 м по напору. Ниже собраны технические характеристики, размеры, сведения о комплектации и рабочие графики.
Параметры рабочей точки
| Производительность, Q | 350 м³/ч |
| Напор, Н | 27 м |
| Потребляемая мощность в рабочей точке, Nпотр | 36 кВт |
| КПД агрегата, η | 63 % |
Характеристики электродвигателя
| Номинальная мощность | 45 кВт |
| Напряжение | 380 В |
| Частота тока | 50 Гц |
| Номинальный ток | 87 А |
| Число полюсов | 2 |
| Частота вращения | 1470 об/мин |
| Сos φ | 0,85 |
| КПД эл. двигателя | 89,5 |
| Соединение обмоток по схеме | D |
| Класс нагревостойкости | F |
| Способ охлаждения электродвигателя | погружной электродвигатель без принудительного охлаждения |
| Способ защиты электродвигателя | влаго — термозащита |
| Степень защиты электродвигателя | IP 68 |
| Длина встроенного электрического кабеля | 10 м |
| Количество жил кабеля | 3+1+3 шт |
| Сечение жил | 25+10+2,5 мм² |
| Изоляция кабеля | маслостойкая |
Конструктивные характеристики насоса
| Вариант монтажа насоса | мобильный погружной |
| Условный диаметр напорного патрубка, Ду | 150 мм |
| Тип рабочего колеса | многоканальное |
| Фактический диаметр рабочего колеса | 330 мм |
| Рекомендуемая глубина погружения | не более 10 м |
| Максимальный размер перекачиваемых частиц | 5 мм |
| Тип уплотнения вала | торцовое |
| Материал вращающейся части и неподвижного кольца торцового уплотнения | карбид кремния |
| Материал рабочего колеса | чугун СЧ20 |
| Материал корпуса спирального | чугун СЧ20 |
Ресурс и срок службы
| Средняя наработка на отказ | не менее 7000 часов |
| Средний ресурс до главного техобслуживания | не менее 20000 часов |
| Средний срок службы | не менее 20 лет |
| Масса насосного агрегата без шкафа управления | 670 кг |
Габаритный чертёж
Обозначения элементов на чертеже
- Электродвигатель
- Колесо рабочее
- Корпус спиральный
- Торцовое уплотнение
- Торцовое уплотнение
- Встроенный кабель
- Поплавковый выключатель
- Пробка масляной камеры
- Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя
- Метизы крепления колеса рабочего (с шайбой)
- Подшипник
- Подшипник (-ки)
- Датчик влажности
- Подставка-фильтр
- Корпус камеры
- Метизы крепления корпуса камеры к корпусу спиральному
- Стакан подшипника
- Корпус электродвигателя
- Метизы крепления крышки подшипника
- Крышка подшипника
- Опора подшипника
- Ручка
Расшифровка маркировки
Обозначение ПД 150/315.330-45/4-006 содержит сведения об исполнении и основных параметрах агрегата:
- П — погружной электродвигатель без принудительного охлаждения;
- Д — для слабозагрязнённой и чистой воды;
- 150 — номинальный диаметр напорного патрубка, мм;
- 315 — номинальный диаметр рабочего колеса, мм;
- 330 — фактический диаметр рабочего колеса, мм;
- — без обозначения, стандартная длина кабеля 10 метров;
- 45 — номинальная мощность электродвигателя, кВт;
- 4 — число полюсов электродвигателя;
- 0 — мобильный погружной;
- 0 — без шкафа защиты и управления;
- 6 — насос с датчиками температуры в обмотках статора и влажности в масляной камере;
Комплектация, управление и гарантия
Для насоса, поставляемого без шкафа управления, установлен гарантийный срок 12 месяцев. При комплектации фирменным шкафом управления Иртыш гарантия составляет 24 месяца.
Шкаф управления Иртыш принимает сигналы от датчиков агрегата, контролирует основные узлы и защищает электрическую часть оборудования.
При автоматической работе насоса или насосной группы мощностью более 3 кВт следует предусмотреть плавный пуск либо частотное регулирование.
Для автоматического режима рекомендуется однонасосный комплект Иртыш ПД 150/315.330-45/4-036.
Для ручного управления рекомендуется однонасосный комплект Иртыш ПД 150/315.330-45/4-016.
Для подбора шкафа под группу до шести насосов заполните опросный лист на шкаф управления.
Рабочие графики насоса
Изготовитель может вносить технические изменения, не ухудшающие эксплуатационные характеристики оборудования.
