ПД 150/315.330-45/4-036: назначение и основные параметры

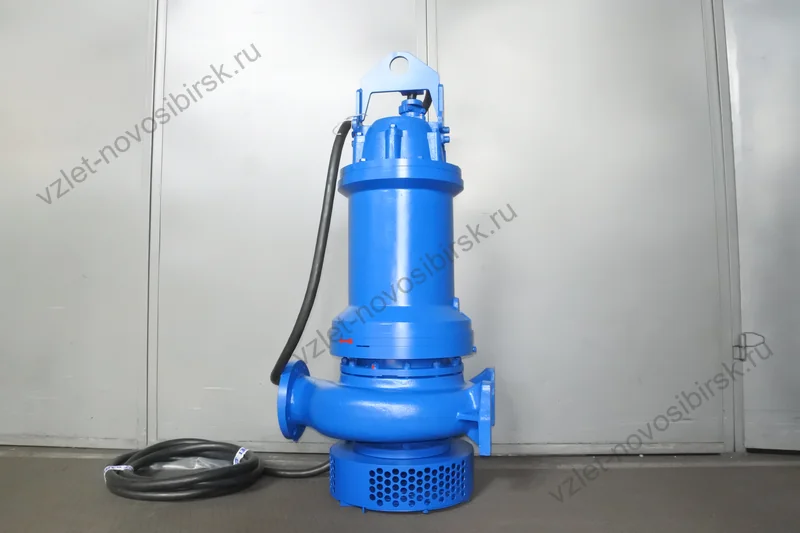

Погружной дренажный насос Иртыш ПД 150/315.330-45/4-036 представляет собой погружной электронасос для чистой и слабозагрязнённой воды. Для выбранной рабочей точки указаны подача 350 м³/ч и напор 27 м. Ниже собраны технические характеристики, размеры, сведения о комплектации и рабочие графики.
Параметры рабочей точки
| Производительность, Q | 350 м³/ч |
| Напор, Н | 27 м |
| Потребляемая мощность в рабочей точке, Nпотр | 36 кВт |
| КПД агрегата, η | 63 % |
Характеристики электродвигателя
| Номинальная мощность | 45 кВт |
| Напряжение | 380 В |
| Частота тока | 50 Гц |
| Номинальный ток | 87 А |
| Число полюсов | 2 |
| Частота вращения | 1470 об/мин |
| Сos φ | 0,85 |
| КПД эл. двигателя | 89,5 |
| Соединение обмоток по схеме | D |
| Класс нагревостойкости | F |
| Способ охлаждения электродвигателя | погружной электродвигатель без принудительного охлаждения |
| Способ защиты электродвигателя | влаго — термозащита |
| Степень защиты электродвигателя | IP 68 |
| Длина встроенного электрического кабеля | 10 м |
| Количество жил кабеля | 3+1+3 шт |
| Сечение жил | 25+10+2,5 мм² |
| Изоляция кабеля | маслостойкая |
Конструктивные характеристики насоса
| Вариант монтажа насоса | мобильный погружной |
| Условный диаметр напорного патрубка, Ду | 150 мм |
| Тип рабочего колеса | многоканальное |
| Фактический диаметр рабочего колеса | 330 мм |
| Рекомендуемая глубина погружения | не более 10 м |
| Максимальный размер перекачиваемых частиц | 5 мм |
| Тип уплотнения вала | торцовое |
| Материал вращающейся части и неподвижного кольца торцового уплотнения | карбид кремния |
| Материал рабочего колеса | чугун СЧ20 |
| Материал корпуса спирального | чугун СЧ20 |
Ресурс и срок службы
| Средняя наработка на отказ | не менее 7000 часов |
| Средний ресурс до главного техобслуживания | не менее 20000 часов |
| Средний срок службы | не менее 20 лет |
| Масса насосного агрегата без шкафа управления | 670 кг |

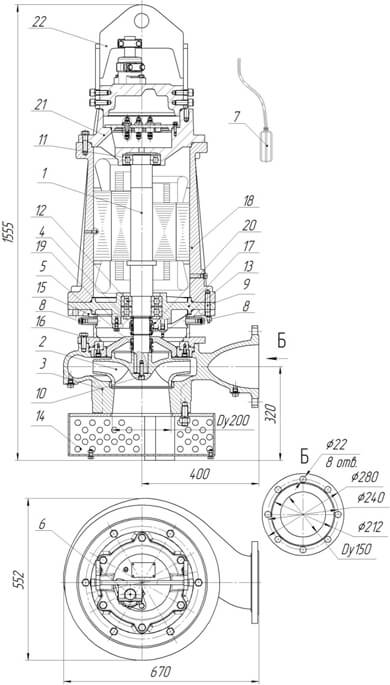

Габаритный чертёж
Обозначения элементов на чертеже
- Электродвигатель
- Колесо рабочее
- Корпус спиральный
- Торцовое уплотнение
- Торцовое уплотнение
- Встроенный кабель
- Поплавковый выключатель
- Пробка масляной камеры
- Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя
- Метизы крепления колеса рабочего (с шайбой)
- Подшипник
- Подшипник (-ки)
- Датчик влажности
- Подставка-фильтр
- Корпус камеры
- Метизы крепления корпуса камеры к корпусу спиральному
- Стакан подшипника
- Корпус электродвигателя
- Метизы крепления крышки подшипника
- Крышка подшипника
- Опора подшипника
- Ручка
Расшифровка маркировки
Обозначение ПД 150/315.330-45/4-036 содержит сведения об исполнении и основных параметрах агрегата:
- П — погружной электродвигатель без принудительного охлаждения;
- Д — для слабозагрязнённой и чистой воды;
- 150 — номинальный диаметр напорного патрубка, мм;
- 315 — номинальный диаметр рабочего колеса, мм;
- 330 — фактический диаметр рабочего колеса, мм;
- — без обозначения, стандартная длина кабеля 10 метров;
- 45 — номинальная мощность электродвигателя, кВт;
- 4 — число полюсов электродвигателя;
- 0 — мобильный погружной;
- 3 — автоматического управления с устройством плавного пуска и двумя одноуровневыми поплавковыми выключателями Иртыш ПВФ-1;
- 6 — насос с датчиками температуры в обмотках статора и влажности в масляной камере;
Комплектация, управление и гарантия
В комплект поставки этой модификации включён шкаф управления Иртыш ШУ1-1.45.П.6-31. Шкаф обеспечивает управление агрегатом и защиту электрической части в предусмотренном режиме эксплуатации.

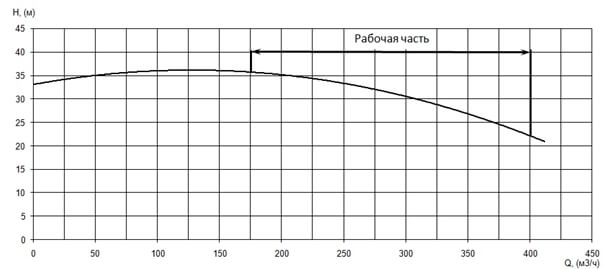

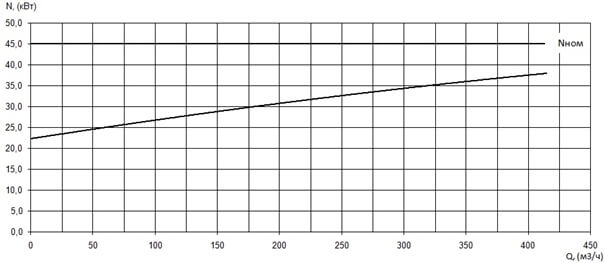

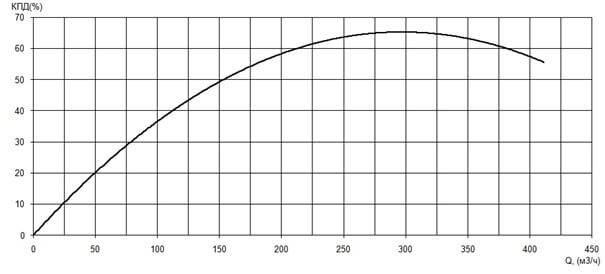

Рабочие графики насоса
Изготовитель может вносить технические изменения, не ухудшающие эксплуатационные характеристики оборудования.
