Фланцы стальные

- Разъёмное соединение вместо сварки.
Фланцы стальные позволяют демонтировать участок трубопровода, заменить арматуру или насос без разрезания трубы. Ремонт занимает часы, а не дни.

- Три типа фланцев — под разные задачи.
Фланцы плоские приварные — для инженерных систем и умеренных нагрузок. Фланцы воротниковые — для ответственных участков с высоким давлением. Фланцы свободные — там, где важна технологичность монтажа и периодическая разборка.

- Три марки стали — под ваши условия.
Фланцы сталь 20 — универсальный материал для неагрессивных сред, от -40 до +425 °C. Фланцы 09Г2С — хладостойкость до -70 °C и повышенная прочность для объектов Севера. Фланцы 12Х18Н10Т — коррозионная стойкость для агрессивных сред.

- Соответствие ГОСТ.
Фланцы стальные ГОСТ 33259-2015 — присоединительные размеры совпадают с трубой и оборудованием, выполненным по действующему стандарту.

- Точный подбор по техническим параметрам.
Фланец Ду50 Ру16, фланец Ду100 Ру10, фланец Ду200 Ру25 — подбираются по DN, PN, наружному и внутреннему диаметру, количеству и расположению крепёжных отверстий, исполнению уплотнительной поверхности (1–9) .

- Инженерная поддержка до заказа.
Специалисты проверяют совместимость по предоставленным данным и помогают сформировать заказ до отгрузки.

Технические характеристики

Параметры подбора

Виды фланцев

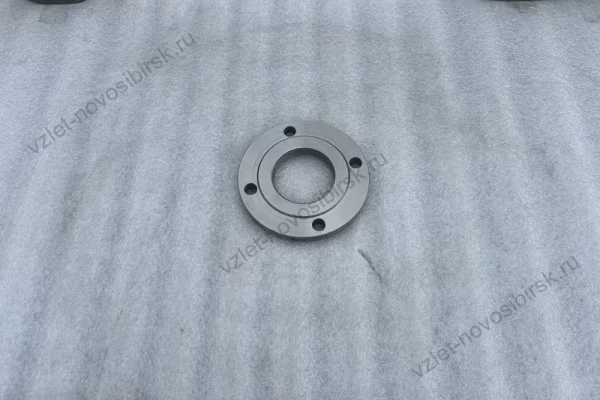

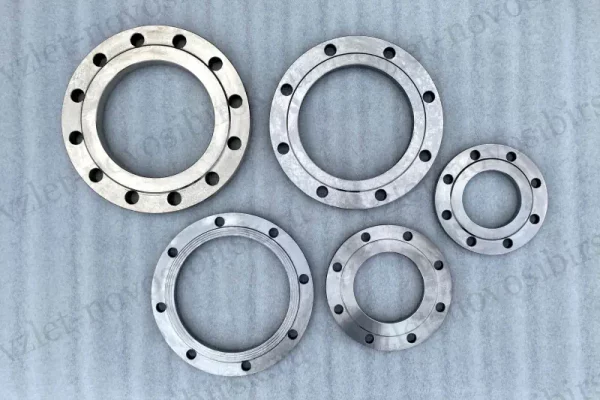

Фланец плоский приварной. Надевается на трубу и фиксируется сварными швами. Купить фланец плоский стальной можно для технологических трубопроводов, систем водоснабжения и теплоснабжения. Давление — до 25 кгс/см².

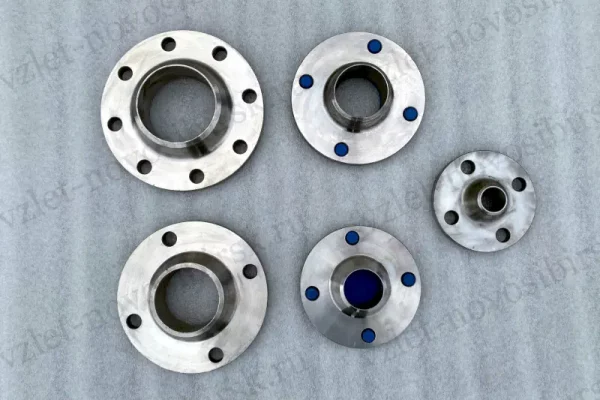

Фланец воротниковый. Отличается коническим переходом (воротником). Соединяется с трубой сваркой встык. Фланец воротниковый стальной применяется в ответственных системах. Давление — до 200 кгс/см².

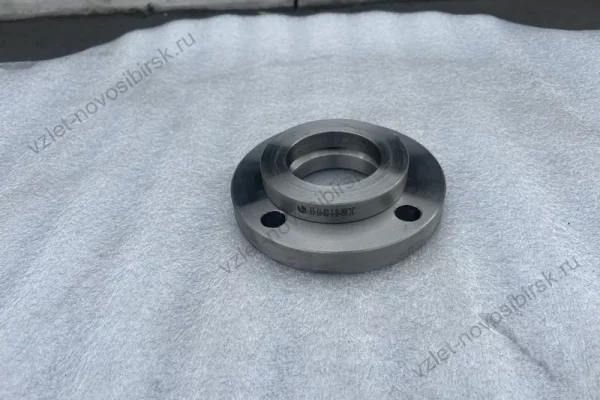

Фланец свободный. Работает с приварным кольцом или буртом. Возможность поворота упрощает совмещение отверстий при сборке.

Материалы изготовления

Исполнения уплотнительной поверхности

• «1» — с выступом скошенным;
• «2» — с выступом прямоугольным;
• «3» — имеющий в выступе впадину;
• «4» — с шипом;
• «5» — с пазом;
• «6» — с формой линзы;
• «7» — овального сечения;
• «8» — фторопластовых (имеет шип);
• «9» — фторопластовых (имеет паз).

Фланцы в исполнениях «1», «6» и «7» сопрягаются только с себе подобными. Другие стыкуются парами: «3» с «2», «5» с «4» и «9» с «8».

Описание

Фланцы стальные — соединительные элементы трубопроводной системы. Их назначение — присоединение оборудования к трубам, а также составление трубопровода из труб. Фланцевое соединение рассматривается как комплект взаимосвязанных элементов: фланцы, прокладка, болты или шпильки, гайки.

Основное преимущество стальных фланцев перед неразъёмным сварным стыком — возможность демонтировать участок трубопровода, заменить арматуру или насос без разрезания трубы. Поэтому фланцы стальные купить выгодно для объектов, где оборудование периодически проходит техническое обслуживание и ремонт.

Область применения: технологические трубопроводы, системы водоснабжения и теплоснабжения, нефтегазовая и химическая промышленность, энергетика, системы газоснабжения.

Фланцы стальные по ГОСТ

Для фланцев плоских приварных применяется ГОСТ 33259-2015, устанавливающий требования к стальным фланцам арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. На действующих объектах встречаются изделия по ранее применявшимся стандартам (ГОСТ 12820, 12821, 12822) .

Герметизация фланцевого соединения

Герметичность обеспечивается прокладкой между сопрягаемыми поверхностями. При затяжке крепежа прокладочный материал обжимается и формирует герметичный стык.

Что влияет на надёжность соединения:

• соосность соединяемых участков;
• состояние уплотнительных поверхностей;
• правильно выбранная прокладка;
• соответствие болтов или шпилек проекту;
• равномерная последовательность затяжки;
• соответствие фланцев по DN, PN и исполнению;
• качество сварного соединения с трубой.

Что указать при заказе

• тип: плоский, воротниковый, свободный;
• Ду и Ру (например, фланец Ду50 Ру16, фланец Ду100 Ру10);
• ГОСТ или другой нормативный документ;
• марку стали (сталь 20, 09Г2С, 12Х18Н10Т);
• исполнение уплотнительной поверхности (1–9);
• требуемое количество;
• необходимость прокладок, шпилек, болтов, гаек в комплекте.
