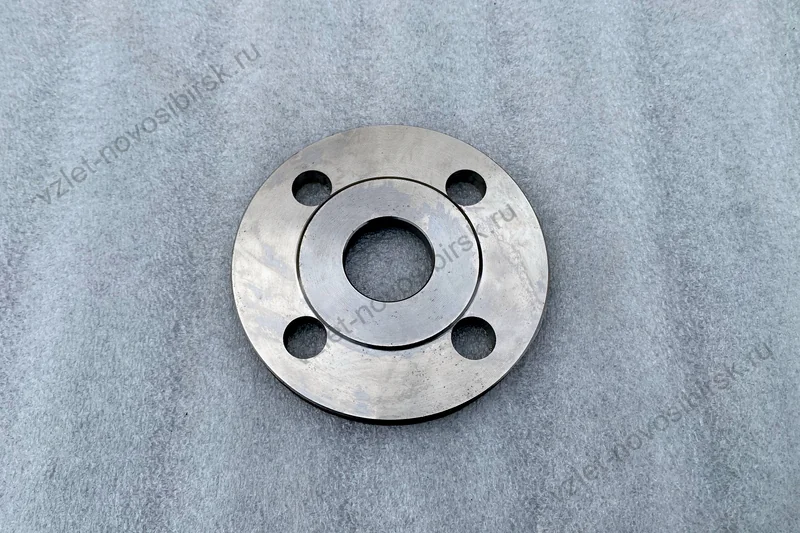

Фланец плоский Ду32 Ру10, сталь 20 — приварная деталь для разъёмных соединений трубопроводов. Соответствует ГОСТ 33259-2015 (актуальный стандарт, заменивший ГОСТ 12820-80).
Тип исполнения: 01 — плоский под приварку. Исполнение уплотнительной поверхности: B — соединительный выступ. Размерный ряд: 1.
Габаритные и присоединительные размеры
| Параметр | Значение |
| Ду (DN) | 32 мм |
| Ру (PN) | 10 кгс/см² (1,0 МПа) |
| Наружный диаметр (D) | 135 мм |
| Межцентровое (D1) | 100 мм |
| Диаметр выступа (D2) | 78 мм |
| Внутренний диаметр (dв) | 39 мм |
| Толщина (b) | 14 мм |
| Отверстия (n×d) | 4×18 мм |
| Высота выступа (h) | 2 мм |
| Масса | 1,4 кг |
