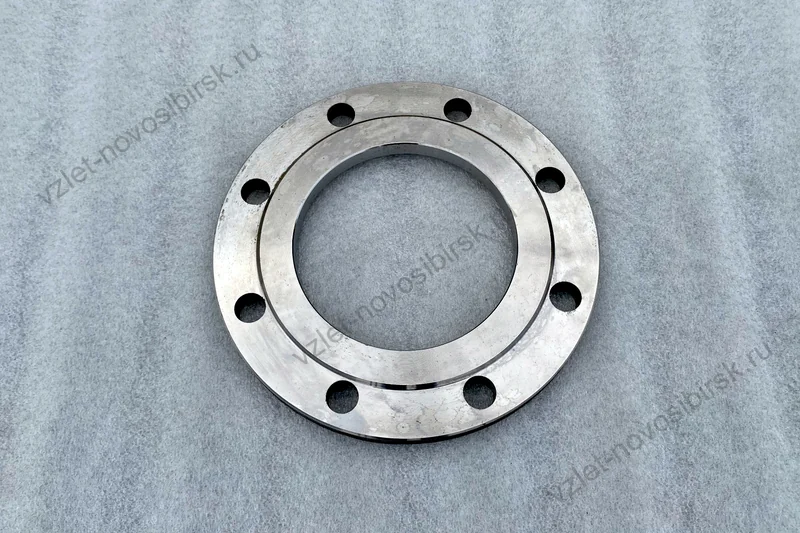

Фланец 125-6-01-1-B-Ст.20-IV ГОСТ 33259-2015 — плоский приварной фланец из стали 20 на условный проход Ду 125 и давление Ру 6 (0,6 МПа). Тип исполнения — 01 (плоский под приварку), исполнение уплотнительной поверхности — B (соединительный выступ), размерный ряд — 1.
Присоединение: фланец надевается на конец трубы и обваривается двумя угловыми швами — снаружи и изнутри.
Стандарт: ГОСТ 33259-2015 (актуальный стандарт, заменивший ГОСТ 12820-80).
Габаритные и присоединительные размеры
| Параметр | Значение |
| Номинальный диаметр (DN/Ду) | 125 мм |
| Номинальное давление (PN/Ру) | 6 кгс/см² (0,6 МПа) |
| Наружный диаметр (D) | 235 мм |
| Межцентровое расстояние (D1) | 200 мм |
| Диаметр соединительного выступа (D2) | 178 мм |
| Внутренний диаметр (dв) | 135 мм |
| Толщина фланца (b) | 17 мм |
| Высота выступа (h) | 3 мм |
| Количество отверстий (n) | 8 шт |
| Диаметр отверстий (d) | 18 мм |
| Номинальный диаметр болтов | М16 |
| Масса | 3,88 кг |
Материал изготовления
Сталь 20 — углеродистая качественная конструкционная сталь.
| Параметр | Значение |
| Содержание углерода | 0,17–0,24% |
| Предел текучести | 245 МПа |
| Предел прочности | 410 МПа |
| Рабочая температура | от -40 до +425 °C |
| Свариваемость | Хорошая, без предварительного подогрева |
Условия эксплуатации
Рабочая среда: вода, пар, газ, нефтепродукты, нейтральные среды. Рабочее давление: до 6 кгс/см² (0,6 МПа). Температура рабочей среды: от -40 до +425 °C.
Область применения: технологические трубопроводы, системы водоснабжения, газоснабжения, теплоснабжения, нефтегазовая и химическая промышленность, энергетика
