ПД 100/250.237.Ч-55/2-106: назначение и основные параметры

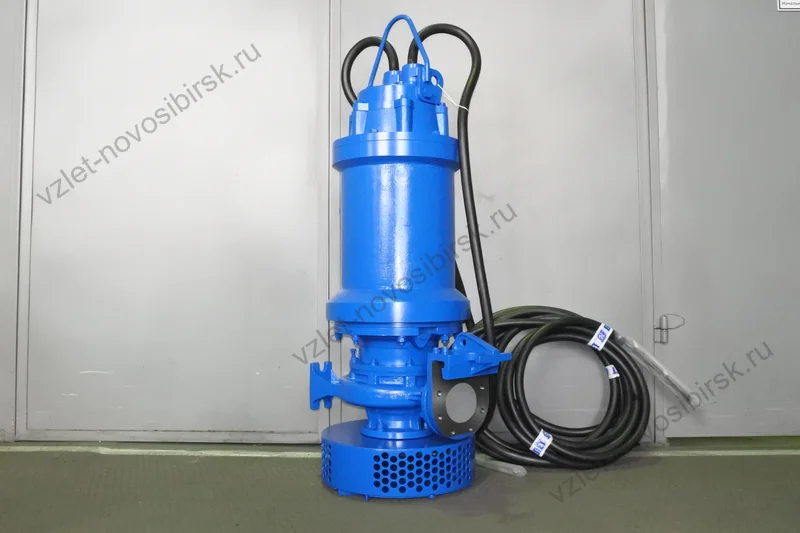

Погружной дренажный электронасос Иртыш ПД 100/250.237.Ч-55/2-106 предназначен для перекачивания чистой и слабозагрязнённой воды. Диапазон подачи насоса составляет от 120 до 190 м³/ч, диапазон напора — от 67,5 до 78 м. В рабочей точке производительность составляет 150 м³/ч, а напор — 75 м.
Артикул (код для заказа): уточняется при заказе оборудования.
Внимание! Опускное устройство заказывается отдельно и имеет собственный артикул.
Параметры рабочей точки
| Производительность, Q | 150 | м³/ч |
| Напор, Н | 75 | м |
| Потребляемая мощность в рабочей точке, Nпотр | 47 | кВт |
| КПД агрегата, η | 64 | % |
Параметры электродвигателя
| Номинальная мощность, кВт | 55 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Номинальный ток, А | 98,3 |
| Число полюсов | 2 |
| Частота вращения, об/мин | 2950 |
| Cos φ | 0,91 |
| КПД электродвигателя, % | 93,4 |
| Соединение обмоток по схеме | звезда |
| Класс нагревостойкости | F |
| Способ охлаждения электродвигателя | погружной электродвигатель без принудительного охлаждения |
| Способ защиты электродвигателя | влаго-термозащита |
| Степень защиты электродвигателя | IP 68 |
| Длина встроенного электрического кабеля, м | 10 |
| Изоляция кабеля | маслостойкая |
| Исполнение шкафа защиты, поставляемого в комплекте с насосом | без шкафа защиты и управления |
Характеристики насоса
| Вариант монтажа насоса | монтаж на опускном устройстве вертикальный |
| Условный диаметр напорного патрубка, Ду, мм | 100 |
| Тип рабочего колеса | многоканальное |
| Фактический диаметр рабочего колеса, мм | 237 |
| Рекомендуемая глубина погружения, м | не более 10 |
| Максимальный размер перекачиваемых частиц, мм | 2 |
| Тип уплотнения вала | торцовое |
| Материал вращающейся части и неподвижного кольца торцового уплотнения | карбид кремния |
| Материал рабочего колеса | чугун СЧ20 |
| Материал корпуса спирального | чугун СЧ20 |
Ресурс и срок службы
| Средняя наработка на отказ, часов, не менее | 7000 |
| Средний ресурс до главного техобслуживания, часов, не менее | 20000 |
| Средний срок службы, лет, не менее | 20 |
| Масса насосного агрегата без шкафа управления, кг | 600 |
Габаритный чертёж
Обозначения элементов на чертеже
- Патрубок погружной
- Электронасос с захватом
- Направляющие
- Кронштейн верхний
Возможны технические изменения.
Расшифровка маркировки
Обозначение ПД 100/250.237.Ч-55/2-106 содержит сведения об исполнении и основных параметрах электронасоса:
- П — погружной электродвигатель без принудительного охлаждения;
- Д — для слабозагрязнённой и чистой воды;
- 100 — номинальный диаметр напорного патрубка, мм;
- 250 — номинальный диаметр рабочего колеса, мм;
- 237 — фактический диаметр рабочего колеса, мм;
- Ч — для совместной работы с частотным преобразователем;
- без обозначения — стандартная длина кабеля 10 метров;
- 55 — номинальная мощность электродвигателя, кВт;
- 2 — число полюсов электродвигателя;
- 1 — монтаж на опускном устройстве вертикальный;
- 0 — без шкафа защиты и управления;
- 6 — влаго-термозащита.
Перечень необходимых защит при эксплуатации
Для обеспечения длительной и безаварийной работы каждого насоса Иртыш необходимо реализовать следующие защиты и функции управления:
- защиту по встроенным датчикам насоса, наличие и тип которых зависят от комплектации оборудования;
- автоматический выключатель защиты электродвигателя, подобранный в соответствии с номинальным током двигателя;
- тепловую защиту электродвигателя;
- контроль порядка чередования фаз;
- контроль повышенного или пониженного напряжения на каждой фазе;
- контроль перегрузки по току;
- контроль перекоса тока по фазам;
- контроль отсутствия одной или нескольких фаз питания;
- контроль сопротивления изоляции обмоток статора относительно корпуса насоса;
- защиту от сухого хода.
Для работы электронасоса мощностью свыше 3 кВт в автоматическом режиме необходимо обеспечить плавный запуск и останов электродвигателя с помощью устройства плавного пуска или частотного преобразователя.
Для выполнения пусконаладочных работ необходимо предусмотреть режим ручного управления насосом и другим оборудованием. Шкаф управления должен иметь органы выбора режима работы, кнопки «Пуск» и «Стоп», а также световую индикацию как минимум следующих состояний: «Сеть», «Насос в работе» и «Авария насоса».
Для долгосрочной работы насосов серии Иртыш рекомендуется приобретение фирменных шкафов управления серии Иртыш и выполнение пусконаладочных работ специалистами ОДО «Предприятие «Взлет».
Рабочие графики насоса
Изготовитель может вносить технические изменения, не ухудшающие эксплуатационные характеристики оборудования.
