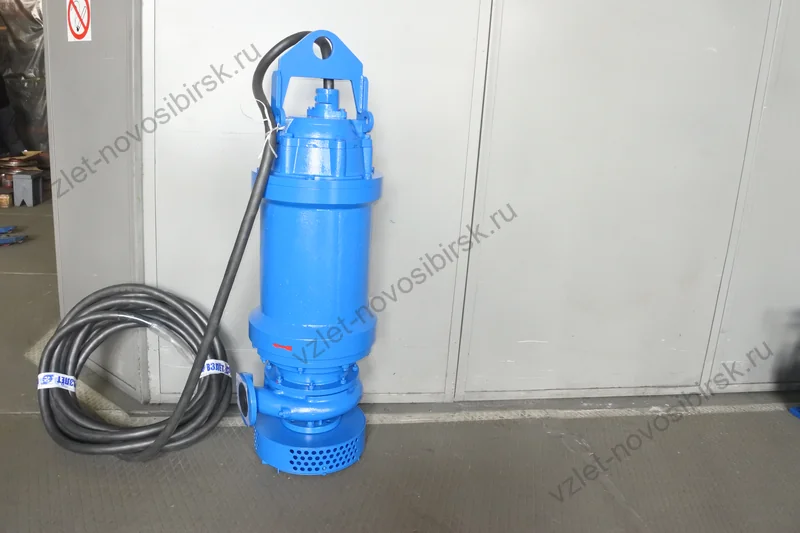

Расшифровка маркировки ПД 50/250.240-37/2-016
П — погружной электродвигатель без принудительного охлаждения;
Д — для слабозагрязнённой и чистой воды;
50 — номинальный диаметр напорного патрубка, мм;
250 — номинальный диаметр рабочего колеса, мм;
240 — фактический диаметр рабочего колеса, мм;
без обозначения — стандартная длина кабеля 10 метров;
37 — номинальная мощность электродвигателя, кВт;
2 — число полюсов электродвигателя;
0 — на опускном устройстве вертикальный;
1 — ручного управления;
6 — влаго-термозащита.
Условия гарантии и шкафы управления
На насос без шкафа управления предоставляется гарантия 12 месяцев.
Гарантийный срок 24 месяца предоставляется на насосы Иртыш, укомплектованные шкафами управления Иртыш.
Шкаф управления Иртыш ШУ1-1.37.6-31

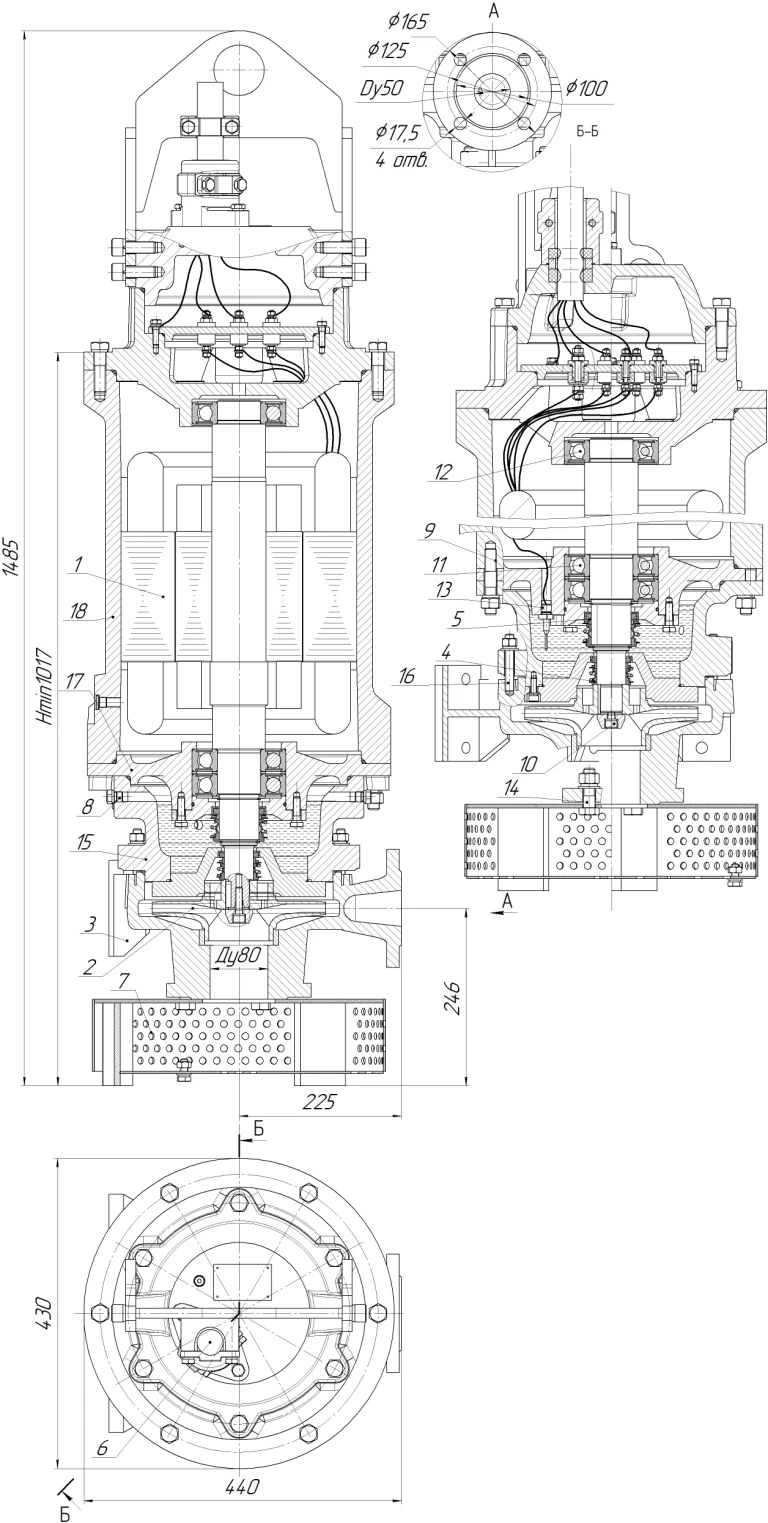

Общий вид и габаритные размеры электронасоса
Перечень основных элементов электронасоса
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Встроенный кабель (-ли);
7. Подставка;
8. Пробка масляной камеры;
9. Метизы крепления корпуса камеры к корпусу электродвигателя;
10. Метизы крепления колеса рабочего (с шайбой);
11. Подшипник;
12. Подшипник (-ки);
13. Датчик влажности;
14. Метизы крепления подставки к корпусу спиральному;
15. Корпус камеры;
16. Метизы крепления корпуса камеры к корпусу спиральному;
17. Стакан подшипника;
18. Корпус электродвигателя.
Возможны технические изменения
Параметры рабочей точки
| Производительность, Q | 45 | м³/ч |
| Напор, Н | 80 | м |
| Потребляемая мощность в рабочей точке, Nпотр | 18,5 | кВт |
| КПД агрегата, η | 48 | % |
Характеристики насоса
| Вариант монтажа насоса | на опускном устройстве вертикальный |
| Условный диаметр напорного патрубка, Ду, мм | 50 |
| Тип рабочего колеса | многоканальное |
| Фактический диаметр рабочего колеса, мм | 240 |
| Рекомендуемая глубина погружения, м | не более 10 |
| Максимальный размер перекачиваемых частиц, мм | 2 |
| Тип уплотнения вала | торцовое |
| Материал вращающейся части и неподвижного кольца торцового уплотнения | карбид кремния |
| Материал рабочего колеса | чугун СЧ20 |
| Материал корпуса спирального | чугун СЧ20 |
Параметры электродвигателя
| Номинальная мощность, кВт | 37 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Номинальный ток, А | 67 |
| Число полюсов | 2 |
| Частота вращения, об/мин | 2940 |
| Сos φ | 0,92 |
| КПД эл. двигателя | 92,5 |
| Соединение обмоток по схеме | ★ |
| Класс нагревостойкости | F |
| Способ охлаждения электродвигателя | погружной электродвигатель без принудительного охлаждения |
| Способ защиты электродвигателя | влаго-термозащита |
| Степень защиты электродвигателя | IP 68 |
| Длина встроенного электрического кабеля, м | 10 |
| Изоляция кабеля | маслостойкая |
| Исполнение шкафа защиты, поставляемого в комплекте с насосом | ручного управления |

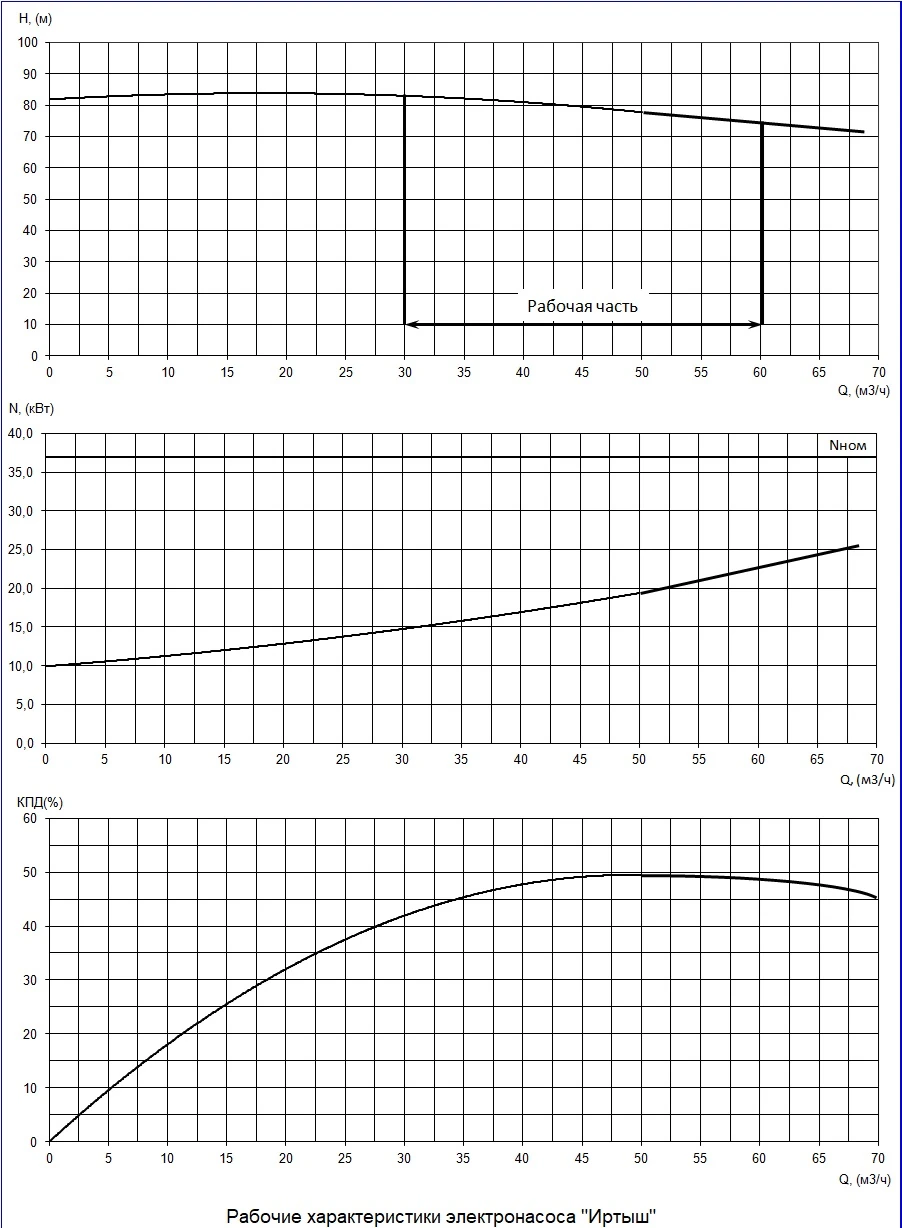

Рабочие характеристики электронасоса
Ресурсы
| Средняя наработка на отказ, часов, не менее | 7000 |
| Средний ресурс до главного техобслуживания, часов, не менее | 20000 |
| Средний срок службы, лет, не менее | 20 |
| Масса насосного агрегата без шкафа управления, кг | 530 |
Перечень необходимых защит при эксплуатации электронасосов серии «Иртыш»
Для обеспечения длительной безаварийной работы каждого насоса «Иртыш» необходимо реализовать нижеперечисленный перечень защит и функций управления:
— защиты по встроенным датчикам в насосе. Наличие и тип датчиков зависит от комплектации насоса, информация предоставляется заводом-изготовителем по запросу;
— наличие в шкафу управления автоматического выключателя защиты электродвигателя, подобранного в соответствии с номинальным током двигателя;
— тепловую защиту двигателя;
— контроль порядка чередования фаз;
— контроль повышенного или пониженного напряжения на каждой фазе;
— контроль перегрузки по току;
— контроль перекоса тока по фазам;
— контроль отсутствия одной или более фаз питания;
— контроль сопротивления изоляции обмоток статора относительно корпуса насоса;
— защита от «сухого» хода.
Для работы электронасоса мощностью свыше 3 кВт в автоматическом режиме необходимо обеспечить условия для плавного запуска и останова электродвигателя насоса при помощи устройств плавного пуска или частотного преобразователя для электронасоса, предназначенного под частотное регулирование.
Для выполнения пусконаладочных работ необходимо реализовать режим ручного управления насосами и другим оборудованием. Шкаф должен иметь органы управления режимами работы оборудования, кнопки «Пуск», «Стоп» и световую индикацию как минимум «Сеть», «Насос в работе», «Авария насоса».
Заказчик ознакомлен с перечнем обязательных защит и несет ответственность за выход насосов из работоспособного состояния по причине нереализованных защит, предусмотренных шкафами управления серии «Иртыш».
Для долгосрочной работы насосов серии «Иртыш» рекомендуется приобретение шкафов управления серии «Иртыш» и выполнение пусконаладочных работ специалистами ОДО «Предприятие «Взлет».
