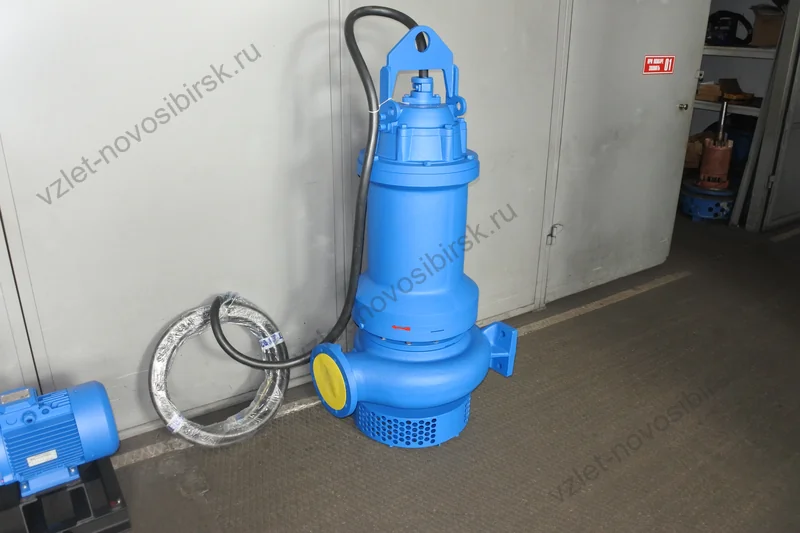

Погружной дренажный насос Иртыш ПД 150/250.280-37/4-016 предназначен для перекачивания чистой и слабозагрязнённой воды. В рабочей точке подача составляет 425 м³/ч, а напор — 16 м. Ниже собраны технические характеристики, размеры, сведения о комплектации и рабочие графики.
Параметры рабочей точки
| Производительность, Q | 425 м³/ч |
| Напор, Н | 16 м |
| Потребляемая мощность в рабочей точке, Nпотр | 26 кВт |
| КПД агрегата, η | 65 % |
Характеристики электродвигателя
| Номинальная мощность, кВт | 37 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Номинальный ток, А | 72 |
| Число полюсов | 4 |
| Частота вращения, об/мин | 1470 |
| Сos φ | 0,85 |
| КПД эл. двигателя | 92 |
| единение обмоток по схеме | « |
| Класс нагревостойкости | F |
| Способ охлаждения электродвигателя | погружной электродвигатель без принудительного охлаждения; |
| Способ защиты электродвигателя | влаго — термозащита; |
| Степень защиты электродвигателя | IP 68; |
| Длина встроенного электрического кабеля, м | 10 |
| Количество жил кабеля, шт. | 3+1+3 |
| Сечение жил, мм² | 25+10+1 |
| Изоляция кабеля | маслостойкая |
Конструктивные характеристики насоса
| Вариант монтажа насоса | мобильный погружной монтаж |
| Условный диаметр напорного патрубка, Ду, мм | 150 |
| Тип рабочего колеса | многоканальное |
| Фактический диаметр рабочего колеса, мм | 280 |
| Рекомендуемая глубина погружения, м | не более 10 |
| Максимальный размер перекачиваемых частиц, мм | 0,2 |
| Тип уплотнения вала | торцовое |
| Материал вращающейся части и неподвижного кольца торцового уплотнения | карбид кремния |
| Материал рабочего колеса | чугун СЧ20 |
| Материал корпуса спирального | чугун СЧ20 |
Ресурс и срок службы
| Средняя наработка на отказ | не менее 7000 часов |
| Средний ресурс до главного техобслуживания | не менее 20000 часов |
| Средний срок службы | не менее 20 лет |
| Масса насосного агрегата без шкафа управления | 710 кг |

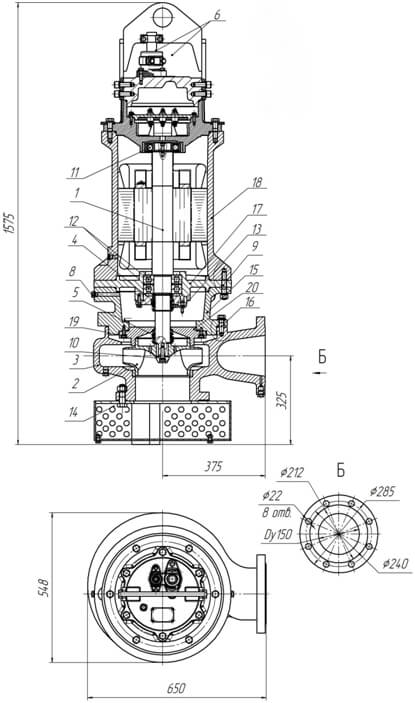

Габаритный чертёж
Обозначения элементов на чертеже
- Электродвигатель
- Колесо рабочее
- Корпус спиральный
- Торцовое уплотнение
- Торцовое уплотнение
- Встроенные кабели
- Пробка масляной камеры
- Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя
- Метизы крепления колеса рабочего (с шайбой)
- Подшипник
- Подшипник
- Датчик влажности
- Подставка
- Корпус камеры
- Метизы крепления корпуса камеры к корпусу спиральному
- Стакан подшипника
- Корпус электродвигателя
- Метизы крепления крышки камеры к корпусу камеры
- Крышка камеры
Расшифровка маркировки
Обозначение ПД 150/250.280-37/4-016 содержит сведения об исполнении и основных параметрах агрегата:
- П — погружной электродвигатель без принудительного охлаждения;
- Д — для слабозагрязнённой и чистой воды;
- 150 — номинальный диаметр напорного патрубка, мм;
- 250 — номинальный диаметр рабочего колеса, мм;
- 280 — фактический диаметр рабочего колеса, мм;
- — без обозначения, стандартная длина кабеля 10 метров;
- 37 — номинальная мощность электродвигателя, кВт;
- 4 — число полюсов электродвигателя;
- 0 — мобильный погружной;
- 1 — ручного управления;
- 6 — насос с датчиками температуры в обмотках статора и влажности в масляной камере;
Комплектация, управление и гарантия
В комплект поставки этой модификации включён шкаф управления Иртыш ШУ1-1.37.6-21. Шкаф обеспечивает управление агрегатом и защиту электрической части в предусмотренном режиме эксплуатации.

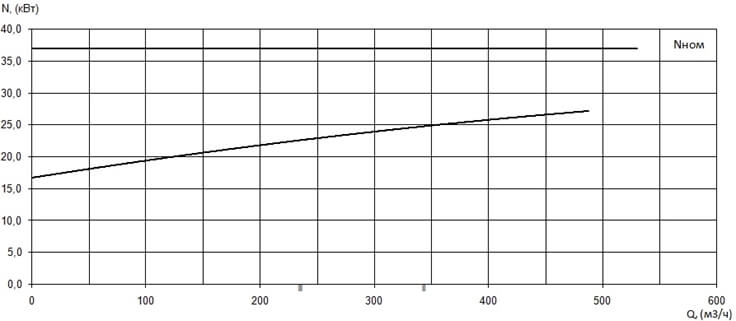

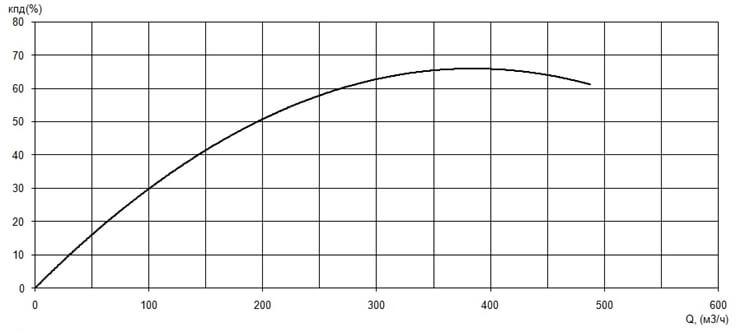

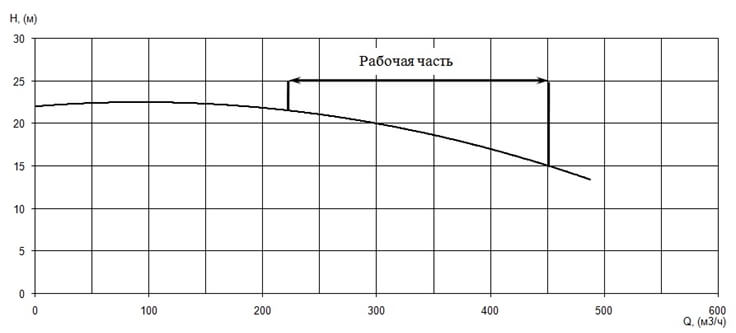

Рабочие графики насоса
Изготовитель может вносить технические изменения, не ухудшающие эксплуатационные характеристики оборудования.
