ПД 125/315.325.Ч-30/4-106: назначение и основные параметры

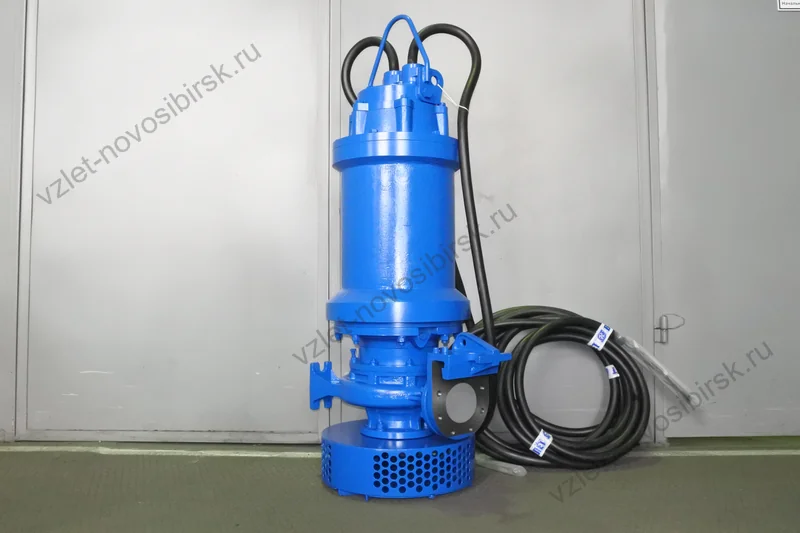

Погружной дренажный насос Иртыш ПД 125/315.325.Ч-30/4-106 предназначен для перекачивания чистой и слабозагрязнённой воды. В рабочей точке подача составляет 250 м³/ч, а напор — 25 м. Ниже собраны технические характеристики, размеры, сведения о комплектации и рабочие графики.
Параметры рабочей точки
| Производительность, Q | 250 м³/ч |
| Напор, Н | 25 м |
| Потребляемая мощность в рабочей точке, Nпотр | 27 кВт |
| КПД агрегата, η | 65 % |
Характеристики электродвигателя
| Номинальная мощность, кВт | 30 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Номинальный ток, А | 57 |
| Число полюсов | 4 |
| Частота вращения, об/мин | 1460 |
| Сos φ | 0,88 |
| КПД эл. двигателя | 91,5 |
| единение обмоток по схеме | звезда |
| Класс нагревостойкости | F |
| Способ охлаждения электродвигателя | погружной электродвигатель без принудительного охлаждения; |
| Способ защиты электродвигателя | влаго — термозащита; |
| Степень защиты электродвигателя | IP 68; |
| Длина встроенного электрического кабеля, м | 10 |
| Количество жил кабеля, шт. | 3+1+3 |
| Сечение жил, мм² | 10+6+2,5 |
| Изоляция кабеля | маслостойкая |
Конструктивные характеристики насоса
| Вариант монтажа насоса | на опускном устройстве |
| Условный диаметр напорного патрубка, Ду, мм | 125 |
| Тип рабочего колеса | многоканальное |
| Фактический диаметр рабочего колеса, мм | 325 |
| Рекомендуемая глубина погружения, м | не более 10 |
| Максимальный размер перекачиваемых частиц, мм | 0,2 |
| Тип уплотнения вала | торцовое |
| Материал вращающейся части и неподвижного кольца торцового уплотнения | карбид кремния |
| Материал рабочего колеса | чугун СЧ20 |
| Материал корпуса спирального | чугун СЧ20 |
Ресурс и срок службы
| Средняя наработка на отказ | не менее 7000 часов |
| Средний ресурс до главного техобслуживания | не менее 20000 часов |
| Средний срок службы | не менее 20 лет |
| Масса насосного агрегата без шкафа управления | 550 кг |

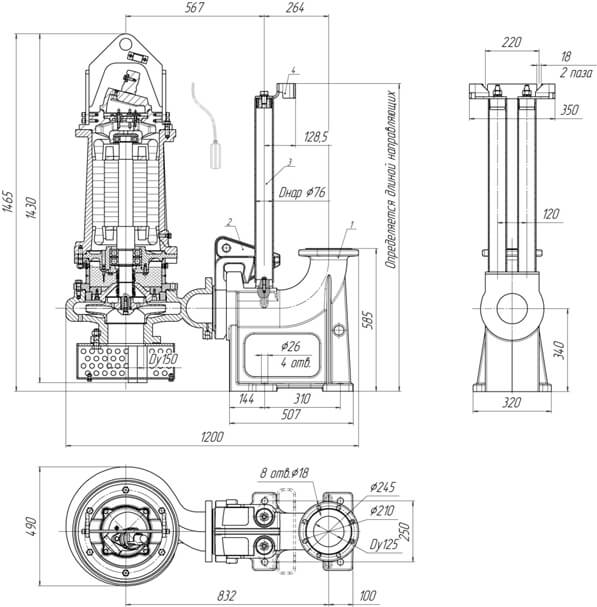

Габаритный чертёж
Обозначения элементов на чертеже
- Патрубок погружной
- Насос с захватом
- Направляющие
- Кронштейн верхний
Расшифровка маркировки
Обозначение ПД 125/315.325.Ч-30/4-106 содержит сведения об исполнении и основных параметрах агрегата:
- ПД 80/125.139.Ч-7,5/2-106:
- П — погружной электродвигатель без принудительного охлаждения;
- Д — для слабозагрязнённой и чистой воды;
- 125 — номинальный диаметр напорного патрубка, мм;
- 315 — номинальный диаметр рабочего колеса, мм;
- 325 — фактический диаметр рабочего колеса, мм;
- Ч — для совместной работы с частотным преобразователем;
- — без обозначения, стандартная длина кабеля 10 метров;
- 30 — номинальная мощность электродвигателя, кВт;
- 4 — число полюсов электродвигателя;
- 1 — монтаж на опускном устройстве;
- 0 — без шкафа защиты и управления
- 6 — насос с датчиками температуры в обмотках статора и влажности в масляной камере;
Комплектация, управление и гарантия
Для насоса, поставляемого без шкафа управления, установлен гарантийный срок 12 месяцев. При комплектации фирменным шкафом управления Иртыш гарантия составляет 24 месяца.
Шкаф управления Иртыш принимает сигналы от датчиков агрегата, контролирует основные узлы и защищает электрическую часть оборудования.
При автоматической работе насоса или насосной группы мощностью более 3 кВт следует предусмотреть плавный пуск либо частотное регулирование.
Для автоматического режима рекомендуется однонасосный комплект Иртыш ПД 125/315.325.Ч-30/4-136.
Для ручного управления рекомендуется однонасосный комплект Иртыш ПД 125/315.325.Ч-30/4-116.
Для подбора шкафа под группу до шести насосов заполните опросный лист на шкаф управления.

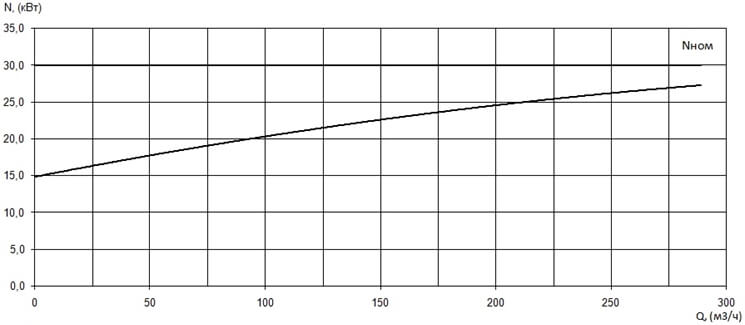

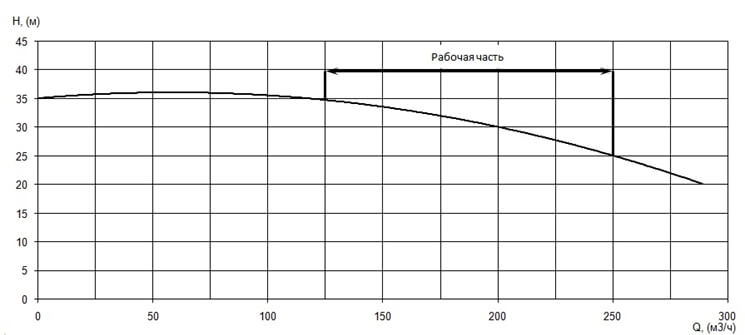

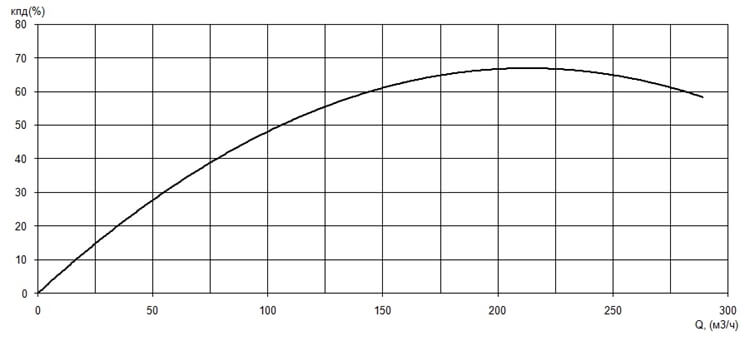

Рабочие графики насоса
Изготовитель может вносить технические изменения, не ухудшающие эксплуатационные характеристики оборудования.
