ПД 150/315.347-45/4-106: назначение и основные параметры

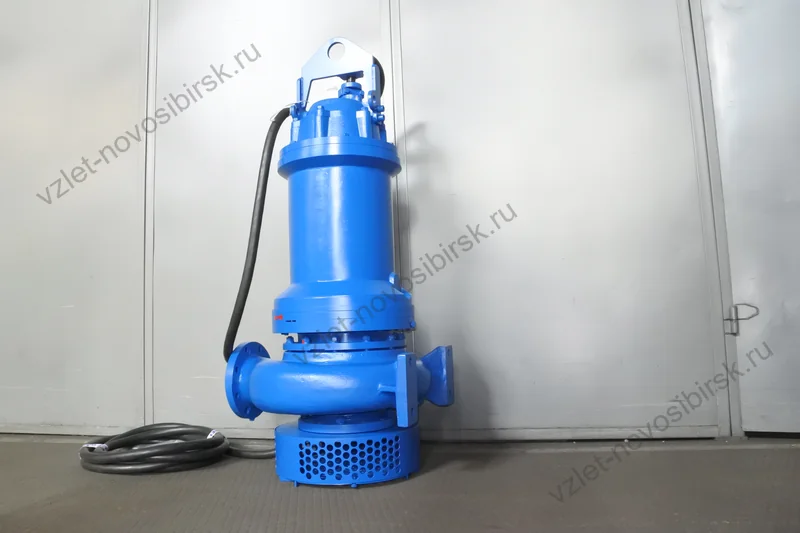

Погружной дренажный насос Иртыш ПД 150/315.347-45/4-106 применяется в системах отвода чистой и слабозагрязнённой воды. Расчётные показатели модели: подача 300 м³/ч и напор 36 м. Ниже собраны технические характеристики, размеры, сведения о комплектации и рабочие графики.
Параметры рабочей точки
| Производительность, Q | 300 | м³/ч |
| Напор, Н | 36 | м |
| Потребляемая мощность в рабочей точке, Nпотр | 42 | кВт |
| КПД агрегата, η | 64 | % |
Характеристики электродвигателя
| Номинальная мощность, кВт | 45 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Номинальный ток, А | 87 |
| Число полюсов | 2 |
| Частота вращения, об/мин | 1470 |
| Сos φ | 0,85 |
| КПД эл. двигателя | 89,5 |
| Соединение обмоток по схеме | D |
| Класс нагревостойкости | F |
| Способ охлаждения электродвигателя | погружной электродвигатель без принудительного охлаждения; |
| Способ защиты электродвигателя | влаго — термозащита; |
| Степень защиты электродвигателя | IP 68; |
| Длина встроенного электрического кабеля, м | 10 |
| Количество жил кабеля, шт. | 3+1+3 |
| Сечение жил, мм² | 25+10+2,5 |
| Изоляция кабеля | маслостойкая |
| Исполнение шкафа защиты, поставляемого в комплекте с насосом | без шкафа защиты и управления |
Конструктивные характеристики насоса
| Вариант монтажа насоса | на опускном устройстве |
| Условный диаметр напорного патрубка, Ду, мм | 150 |
| Тип рабочего колеса | многоканальное |
| Фактический диаметр рабочего колеса, мм | 347 |
| Рекомендуемая глубина погружения, м | не более 10 |
| Максимальный размер перекачиваемых частиц, мм | 0,2 |
| Тип уплотнения вала | торцовое |
| Материал вращающейся части и неподвижного кольца торцового уплотнения | карбид кремния |
| Материал рабочего колеса | чугун СЧ20 |
| Материал корпуса спирального | чугун СЧ20 |
Ресурс и срок службы
| Средняя наработка на отказ, часов, не менее | 7000 |
| Средний ресурс до главного техобслуживания, часов, не менее | 20000 |
| Средний срок службы, лет, не менее | 20 |
| Масса насосного агрегата без шкафа управления, кг. | 755 |

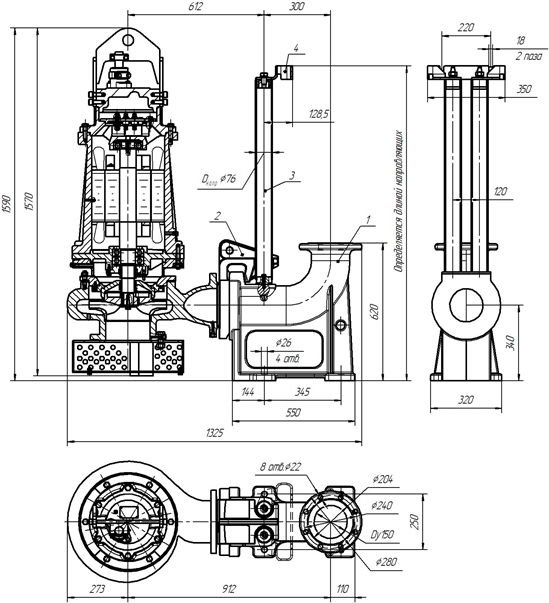

Габаритный чертёж
Обозначения элементов на чертеже
- Габаритные размеры
Расшифровка маркировки
Обозначение ПД 150/315.347-45/4-106 содержит сведения об исполнении и основных параметрах агрегата:
Комплектация, управление и гарантия
Для насоса, поставляемого без шкафа управления, установлен гарантийный срок 12 месяцев. При комплектации фирменным шкафом управления Иртыш гарантия составляет 24 месяца.
Шкаф управления Иртыш принимает сигналы от датчиков агрегата, контролирует основные узлы и защищает электрическую часть оборудования.
При автоматической работе насоса или насосной группы мощностью более 3 кВт следует предусмотреть плавный пуск либо частотное регулирование.
Для автоматического режима рекомендуется однонасосный комплект Иртыш ПД 150/315.347-45/4-136.
Для ручного управления рекомендуется однонасосный комплект Иртыш ПД 150/315.347-45/4-116.
Для подбора шкафа под группу до шести насосов заполните опросный лист на шкаф управления.

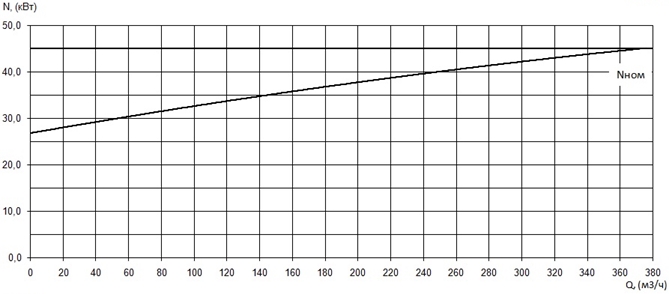

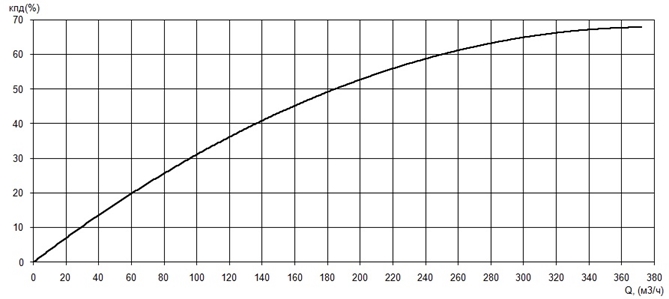

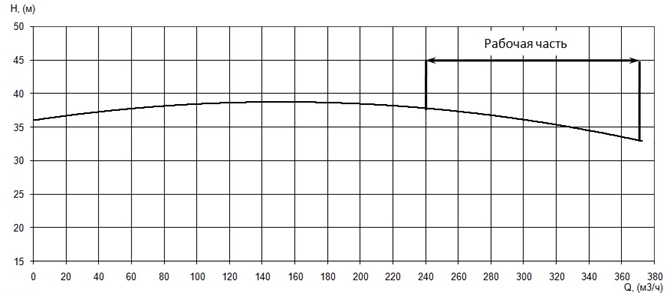

Рабочие графики насоса
Изготовитель может вносить технические изменения, не ухудшающие эксплуатационные характеристики оборудования.
