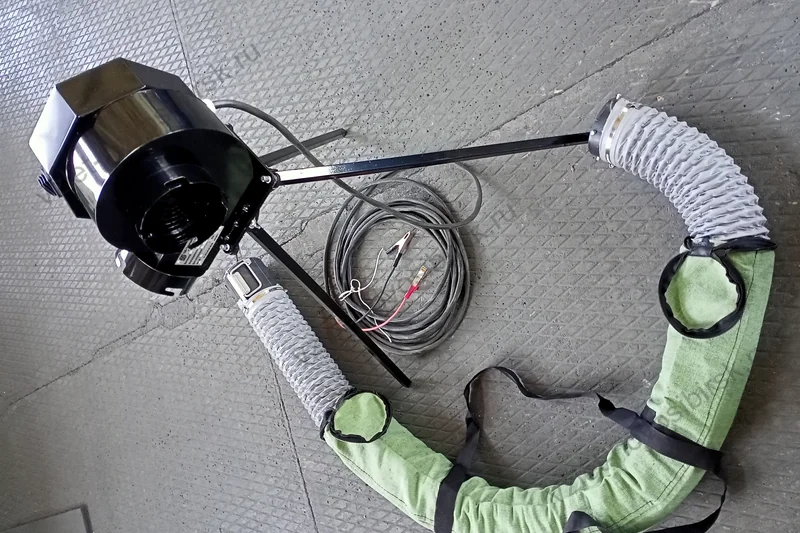

Преимущества вентилятора переносного для продувки колодцев ВП-500 (12):
- Производительность: мощный воздушный поток позволяет в разы быстрее очищать рабочую зону от газов, экономя время на проведение регламентных работ.
- Взаимозаменяемость: полная конструктивная идентичность с популярной моделью вентилятора ВСП-500М дает возможность легко обновлять парк оборудования без дополнительных доработок.
- Удобство эксплуатации и транспортировки: малый вес вентилятора ВП-500 (12) сочетается со складной рукоятью, что упрощает его переноску по объекту и быстрый спуск воздуховода в люк или камеру.
- Двустороннее действие: конструкция вентилятора универсальна — он может работать как на удаление вредных примесей из замкнутого пространства, так и на нагнетание чистого воздуха внутрь.
- Быстрый запуск: использование быстросъемных муфт сокращает время подсоединения гибкого рукава до трех секунд.
- Защищенность: входные и выходные отверстия закрыты металлическими сетками, предотвращающими случайное попадание мусора. Выключатель защищен от влаги и оснащен светодиодным индикатором рабочего режима.
- Независимость от сети 220 В: базовая комплектация включает десятиметровый кабель с силовыми зажимами («крокодилами»), позволяющий запитывать устройство напрямую от бортовой сети автомобиля.
- Ресурс работы: силовой агрегат рассчитан на длительные нагрузки и обладает увеличенным запасом прочности для интенсивной эксплуатации.
Условия применения и технические ограничения:
Вентилятор переносной ВП-500 (12) предназначен для принудительной циркуляции газовых смесей в колодцах, коллекторах и технологических камерах при строгом соблюдении следующих параметров:
- Воздушная среда не должна быть взрывоопасной.
- Недопустимо наличие в потоке волокнистых материалов, смол или липких включений.
- Предельная концентрация взвешенной пыли составляет 0,1 г/м³.
- Температура перекачиваемого воздуха не должна превышать порог в 80ºС.
Для функционирования требуется источник постоянного тока напряжением 12 вольт (автомобильный аккумулятор). Для предотвращения глубокого разряда батареи рекомендуется выполнять подключение при заведенном двигателе транспортного средства. При организации вытяжной вентиляции суммарная протяженность всех соединенных воздуховодов ограничена десятью метрами во избежание критического падения производительности.
Основные технические данные и характеристики
| Параметр | Значение |
| Производительность вентилятора, м³/час | 600-900 |
| Давление в номинальном режиме, Па | 250-350 |
| Напряжение питания, В | 12 В |
| Мощность электродвигателя, кВт | 0,20 |
| Род тока | Постоянный |
| Потребляемый ток, А | 15-20 |
| Размеры, мм (в собранном состоянии, без рукава) | 315×230×1000 |
| Масса (без рукава) | 8,8 |
| Длина провода подключения, м | 10 |
| Рекомендуемая длина рукава, м | до 10 |
| Внутренний диаметр рукава, мм | 125 |
| Диапазон рабочих температур, С | -30..+45 |

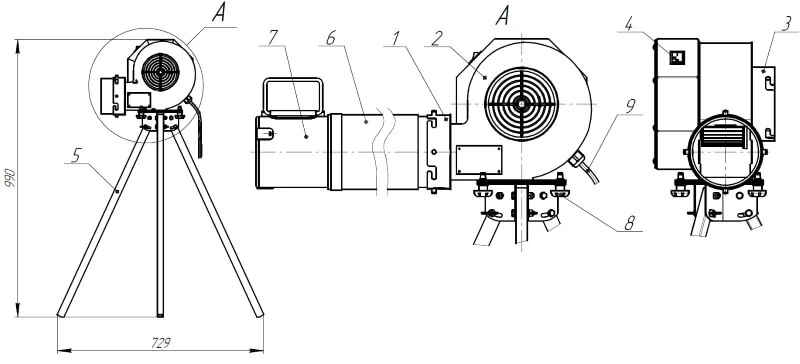

Габаритные и присоединительные размеры
Обозначения на чертеже
1 – выходной патрубок ф125мм;
2 – корпус вентилятора с крыльчаткой и двигателем 12В;
3 – всасывающий патрубок;
4 – кнопка включения с индикацией;
5 – тренога, (складная);
6 – гибкий рукав ПВХ (длина 10м);
7 – воздухоприемная насадка с ручкой и защитной решеткой;
8 – винт крепления вентилятора на треногу, 4шт.;
9 – кабель питания 10м с зажимами типа «крокодил».
Порядок подготовки и правила безопасной эксплуатации:
- Размещение: Перед началом работ необходимо выбрать твердую горизонтальную поверхность на расстоянии не менее 1,5 метров от горловины колодца. Площадку следует очистить, а опоры треноги раздвинуть для максимальной устойчивости. Ось вращения вентилятора должна быть строго горизонтальной.
- Монтаж воздуховода: Гибкий рукав закрепляется на патрубке без резких перегибов и опускается внутрь. Чтобы исключить падение агрегата в колодец, рукав рекомендуется дополнительно зафиксировать у горловины.
- Электропитание: Кабель подключается к клеммам АКБ автомобиля. Строго соблюдается полярность: красный зажим («крокодил») — на плюс (+), черный — на минус (-).
- Контроль безопасности: После запуска вентилятор для продувки колодцев должен работать непрерывно 10–15 минут. Затем его обязательно отключают, после чего производится контрольный замер загазованности газоанализатором. Если показатели превышают норму, цикл проветривания повторяется. Игнорирование требования об отключении прибора перед замером может привести к повреждению чувствительных сенсоров газоанализатора затягиваемыми из него парами или создать искроопасную ситуацию.
Важные ограничения техники безопасности:
- Запрещено использовать вентилятор для продувки колодцев во взрывоопасных средах.
- Необходимо соблюдать ограничение по длине воздуховодов (не более 10 м) для сохранения расчетного давления.
- Требуется обязательная проверка загазованности каждые 10–15 минут работы с последующим выключением прибора.
