- Режет то, что убивает обычные задвижки.
Заострённый нож-шибер из нержавеющей стали рассекает волокна, шлам и твёрдые фракции. В отличие от клиновых задвижек, не заклинивает и не оставляет щелей. - Корпус — на десятилетия, нож — из нержавейки.
Чугунный корпус (СЧ20 или ВЧ40) с эпоксидным покрытием + шибер и шпиндель из AISI 304/316. Не боится коррозии, абразива и агрессивных стоков. - Ставится в любую обвязку.
Межфланцевое стяжное исполнение. Работает с фланцами по ГОСТ 33259-2015. Строительная длина всего 51–70 мм — даже для стеснённых условий.

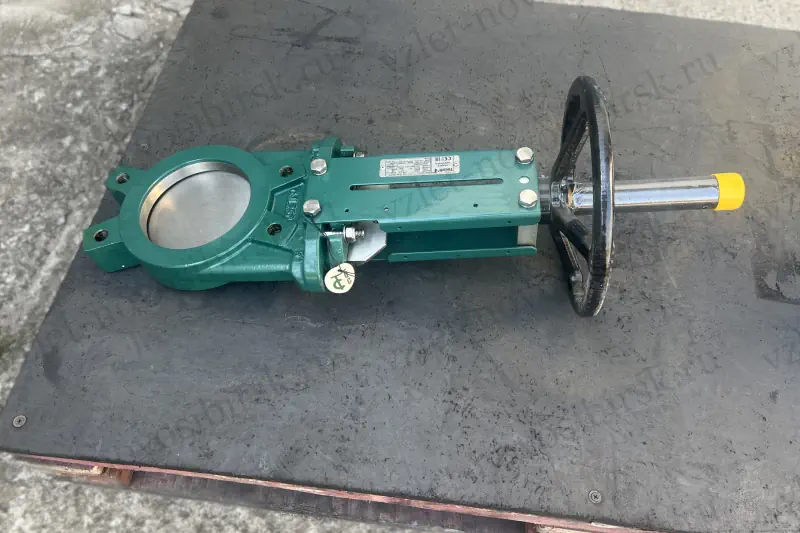

Техническая спецификация затвора Ду125
| Характеристика | Значение | Стандарт / Замечания |
|---|---|---|
| Номинальный диаметр (DN) | 125 мм | ГОСТ 28338-89 |
| Рабочее давление (PN) | 10 / 16 бар (1,0 / 1,6 МПа) | Зависит от материала корпуса |
| Монтажное присоединение | Межфланцевое (стяжное) | Под фланцы ГОСТ 33259-2015 |
| Строительная длина | 51–70 мм | Компактное исполнение |
| Материал исполнения корпуса | Серый (СЧ20) или высокопрочный (ВЧ40) чугун | Защитное эпоксидное покрытие |
| Материал ножа и шпинделя | Нержавеющая сталь AISI 304 / AISI 316 | Высокая устойчивость к абразивам и коррозии |
| Материал уплотнения | Эластомер EPDM | Класс герметичности «А» (ГОСТ 9544-2015) |
| Температурный режим | от -40 °C до +130 °C | Определяется пределами стойкости EPDM |
| Масса (без привода) | ~17 кг | Базовый рабочий вес |
| Назначение по среде | Стоки, шлам, пульпа, целлюлозная масса, сыпучие продукты | Среды с высокими концентрациями взвесей |
Шиберный гильотинный затвор DN125: Методика расчета привода и выбор материалов уплотнений
Шиберный (гильотинный) затвор Ду125 — специализированный класс межфланцевой трубопроводной арматуры с условным диаметром 125 мм. Конструкция рассчитана на работу в условиях высоких механических нагрузок и зашламованности, обеспечивая надежное рассечение и перекрытие потоков абразивных, волокнистых и вязких рабочих сред за счет прямолинейного перемещения ножевого шибера.
На объектах водоотведения, в очистных сооружениях и в промышленных гидротранспортных линиях стандартные клиновые задвижки быстро теряют герметичность из-за засорения подклинового пространства. Применение гильотинного шиберного затвора исключает эту проблему.
Расчет требуемого усилия привода затвора DN125
Для корректного подбора исполнительного механизма (ручного маховика, пневматического цилиндра или электрического редуктора) выполняется расчет суммарного осевого усилия Fact (Н), необходимого для преодоления сопротивления среды при перепаде давлений ΔP (Па):
В расчете применяются следующие параметры:
- D — проходной диаметр арматуры (0,125 м);
- ΔP — расчетный перепад давления на ножевом затворе (Па);
- μ — коэффициент трения пары «нож – уплотнитель» (для EPDM принимается в пределах ~0,25–0,30);
- Fseal — усилие сопротивления сальникового блока шпинделя (Н).
Благодаря полнопроходному сечению корпуса в открытом положении гидравлическое сопротивление минимально, что полностью предотвращает застойные явления, кавитацию и выпадение твердых фракций в осадок.
- Заостренный профиль шибера: лезвие ножа физически гильотинирует включения, находящиеся в потоке, исключая блокировку затвора при закрытии.
- Антикоррозионная защита: комбинация прочного чугуна с эпоксидным слоем и стального шибера обеспечивает долговечность в агрессивных стоках.
- Ремонтопригодность: замена эластомерного манжетного уплотнителя производится быстро и не требует полного демонтажа затвора с трубопровода.
- Универсальность приводов: поддержка установки ручных маховиков, удлинительных штанг, а также электро- и пневмоприводов для автоматических систем.
Вопросы и ответы по эксплуатации (FAQ)
Чем ножевой гильотинный затвор отличается от стандартной клиновой задвижки?
Клиновая задвижка снабжена объемным клином, под которым легко скапливаются механические отложения, из-за чего задвижка клинит. Шиберный затвор имеет плоский нож, который срезает любой шлаковый слой и обеспечивает полное перекрытие.
Подходит ли шиберный затвор Ду125 для дросселирования и регулирования потока?
Нет, данный тип арматуры предназначен исключительно для позиций «Fully Open / Fully Closed» (Открыто/Закрыто). При работе в промежуточном положении возникает кавитация и абразивный износ эластомерного уплотнителя EPDM.
