Насосы ЦНД Иртыш

Преимущества насосов "Иртыш" ЦНД:
  1. Строгий контроль перед отгрузкой. Каждый насос проходит проверку. Вы получаете не конструктор для сборки на объекте, а готовое к пуску изделие с подтвержденными на стенде гидравлическими характеристиками
  2. Точный подбор в точку максимального КПД. Широкая линейка ЦНД позволяет подобрать агрегат, который будет работать именно на ваших расходах и напорах, избегая как опасной перегрузки двигателя, так и неэффективной работы «вхолостую»
  3. Обязательная динамическая балансировка ротора. Каждый ротор перед сборкой балансируется на заводе. Это исключает вибрации, которые являются главной причиной разрушения подшипников и уплотнений в насосах низкого ценового сегмента.
  4. Российское производство с полным циклом. Завод «Взлёт» контролирует все этапы: от литья и механической обработки до сборки и испытаний. Никаких рисков, связанных с разрывом логистических цепочек импорта
  5. Инженерный подбор, вместо «продажи по каталогу». Наши специалисты запросят у вас параметры системы (расход, напор, свойства жидкости, температуру) и подберут конкретную модель, которая решит вашу задачу, а не просто «подойдет по габаритам»
  6. Высокий КПД гидравлической части. Оптимизированная форма спирального корпуса и рабочих колес минимизирует внутренние гидравлические потери. Вы платите только за полезную работу по перекачке жидкости.
  7. Профессиональная помощь в расчете NPSH. Мы не просто продаем насос, мы помогаем рассчитать кавитационный запас вашей системы, чтобы агрегат работал в оптимальном режиме без разрушительного кавитационного износа
  8. Гарантированная доступность запчастей. Склад оригинальных запасных частей (рабочие колеса, валы, уплотнения, муфты) находится в России. Мы не заставляем вас ждать поставку из-за рубежа месяцами, пока объект стоит.
  9. Поддержка на этапе пусконаладки. Мы не бросаем вас после отгрузки. При необходимости наши инженеры проконсультируют по вопросам монтажа, центровки валов и первичного запуска, чтобы исключить ошибки «человеческого фактора»
  10. Соответствие требованиям импортозамещения. Насосы включены в реестры российской промышленной продукции, что делает их идеальным и безопасным выбором для объектов с госучастием (44-ФЗ) и предприятий, следующих курсу на технологический суверенитет
  11. Выбор типа уплотнения под вашу задачу. По умолчанию насос комплектуется надежным и простым в обслуживании сальниковым уплотнением. Если технология требует абсолютной герметичности, мы по запросу установим торцовое механическое уплотнение. Вы не переплачиваете за опции, которые вам не нужны

...

Товар добавлен в ваш список.
"" добавлен в вашу корзину.Просмотр корзины

Насосы ЦНД серии «Иртыш» — продукция нашего завода «Взлёт». Это оборудование применяется в производственно-технических целях для перекачивания воды в отопительных контурах, системе водоснабжения, охлаждающих установках. А также используется для перемещения водно-гликолевых смесей и прочих чистых жидкостей со схожими физическими и химическими параметрами (без твердых включений в объеме более 0,05%, до 0,2 мм диаметром).

Принцип работы

При запуске промышленного насоса Иртыш лопасти рабочего колеса вступают во взаимодействие с перекачиваемой жидкостью, поступающей в ротор с двух сторон. В результате возникают центробежные силы и содержимое рабочего колеса принудительно направляется в напорную полость.

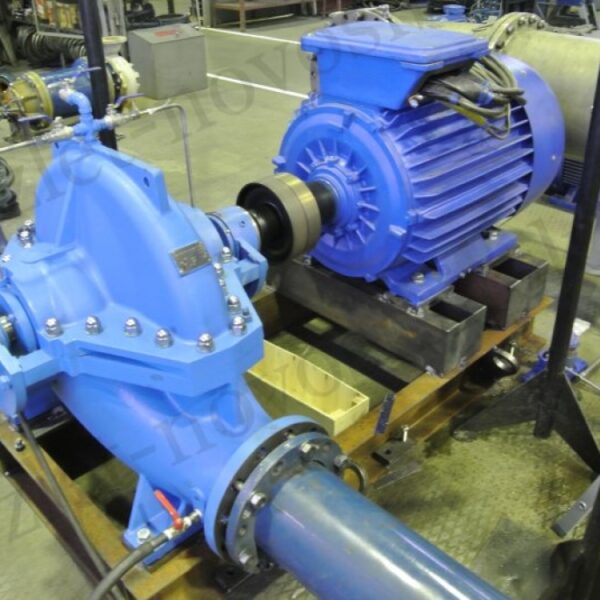

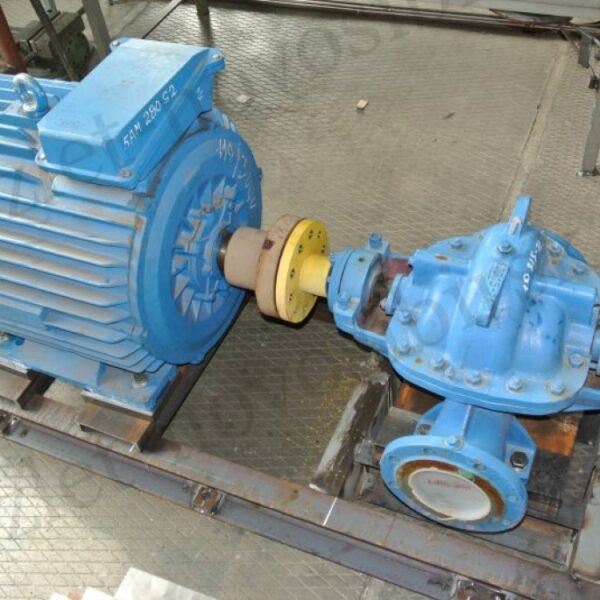

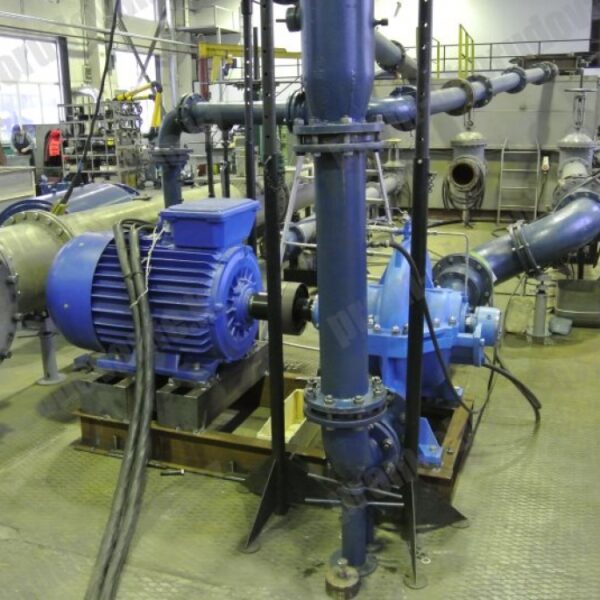

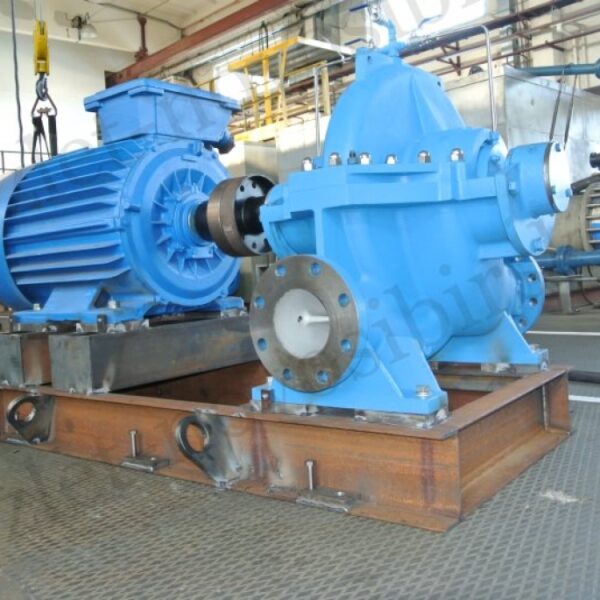

Конструктивные особенности электронасоса Иртыш

Водяные насосы ЦНД являются центробежными гидравлическими устройствами одноступенчатого типа. Напорный и всасывающий патрубки располагаются снизу в одну линию, под углом 90° к оси агрегата. Движение жидкости в обоих направлениях происходит горизонтально.

Основные элементы конструкции:

  • Насос.
  • Электродвигатель.
  • Общая фундаментная плита.

Приводом циркуляционных насосов Иртыш ЦНД является любой тип электродвигателя с подходящей мощностью и частотой вращения. Передача вращательного момента от привода к валу насосного оборудования передается посредством муфты.

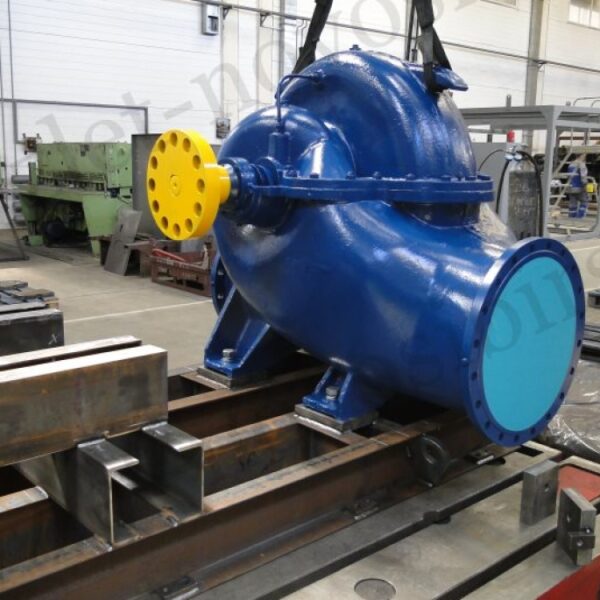

Проточная часть электронасоса изготовлена из серого чугуна. Представляет собой спиральный корпус со всасывающими и напорными патрубками на отлитых заодно силовых крепежных лапах. Напорный и всасывающий патрубки расположены в нижней части корпуса горизонтально и находятся на одной линии.

Ротор закреплен на горизонтальном валу, опирающемся в специальных корпусных гнездах на подшипники качения. Перед установкой ротор проходит обязательную динамическую балансировку. Насос имеет сальниковое уплотнение. По отдельному заказу возможно установить торцовое уплотнение. Его тип оговаривается в заказе.

Вращение рабочего колеса происходит в сторону, противоположную направлению часовой стрелки относительно стороны привода и обозначается на крышке изделия соответствующей стрелкой. Завод-производитель по желанию заказчика может изготовить промышленный насос ЦНД с обратным вращением ротора.

Конструкция корпуса насоса Иртыш предусматривает его горизонтальный демонтаж и снятие крышки. Это обеспечивает удобство контроля, обслуживания и ремонта оборудования без отсоединения от трубопроводной сети и фундамента.

Тип соединения к трубопроводу – фланцевый. Характер уплотнения вала – торцовое одинарное, необслуживаемое.
