Расшифровка кодировки насоса

• Ш40-4-19,5/4 (Б)-5
• Ш 40-4 – обозначение насоса по ГОСТ 19027-89;
• 19,5 – подача насоса в агрегате, м³/ч;
• 4 – давление на выходе из насоса в агрегате кг/см²;
• Б – материал проточной части насоса (бронза);
• 5 – исполнение по электродвигателю;
• У3 – климатическое исполнение и категория размещения по ГОСТ15150-69.

Примечания:

• Материал проточной части насоса – чугун — не обозначается.

Важно!

Эксплуатационные условия

Насосы и агрегаты выпускаются в климатическом исполнении У, категории размещения 3 или Т2, Т5 по ГОСТ 15150-69. Для заказов Российского морского регистра судоходства (РМРС) насосы (агрегаты) изготавливаются в климатическом исполнении ОМ категория размещения 2 ГОСТ15150-69, и могут устанавливаться на судах морского флота с неограниченным районом плавания, а также в машинном и котельном отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС.

Условное обозначение электронасосного агрегата должно соответствовать индексации, принятой в отрасли насосостроения.

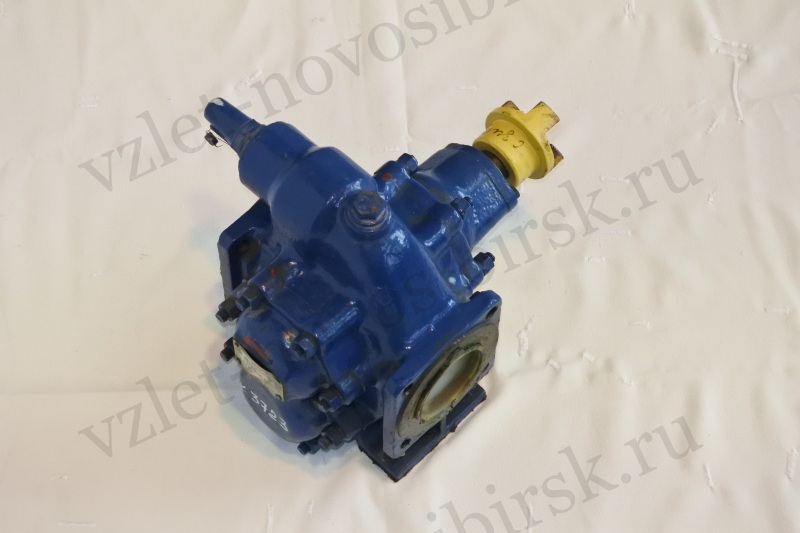

Назначение изделия

Насос шестеренный Ш40-4-19,5/4 (Б)-5 и агрегаты на его основе предназначены для перекачивания нефтепродуктов (нефть, масло, мазут, масло ОМТИ, дизельное топливо, в том числе для подачи мазута в котельных установках) с кинематической вязкостью от 0,018 х 10-4 до 22 х 10-4 м²/с (1,08…300°ВУ), без механических примесей, температурой до 70°С (343 К).

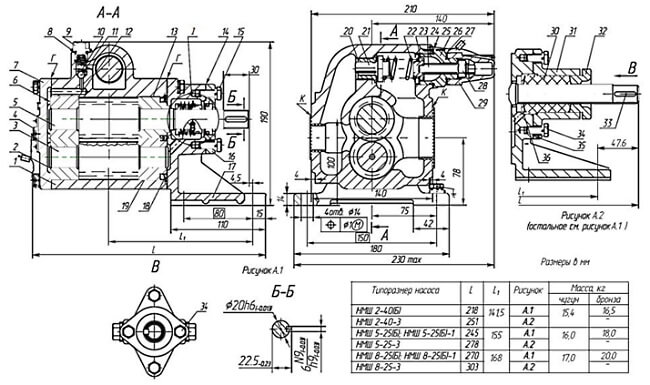

Габаритные размеры насоса Ш40-4-19,5/4 (Б)-5

Расшифровка обозначения

1 — Корпус;

2 — Втулка;

3 — Ведомый ротор;

4 — Винт;

5 — Ведущий ротор;

6 — Прокладка;

7 — Крышка задняя;

8 — Прокладка;

9 — Пробка;

10 — Пружина;

11 — Шарик клапана;

12 — Втулка;

13 — Втулка;

14 — Прокладка;

15 — Винт;

16 — Крышка сальника;

17 — Стойка;

18 — Манжета;

19 — Втулка;

20 — Седло клапана;

21 — Клапан;

22 — Пружина клапана;

23 — Шайба;

24 — Регулировочный винт;

25 — Прокладка;

26 — Крышка клапана;

27 — Прокладка;

28 — Гайка;

29 — Колпачок;

30, 31 — Корпус уплотнения;

32 — Крышка сальника;

33 — Шпонка;

34 — Винты;

35 — Прокладка;

36 — Кольцо упорное.

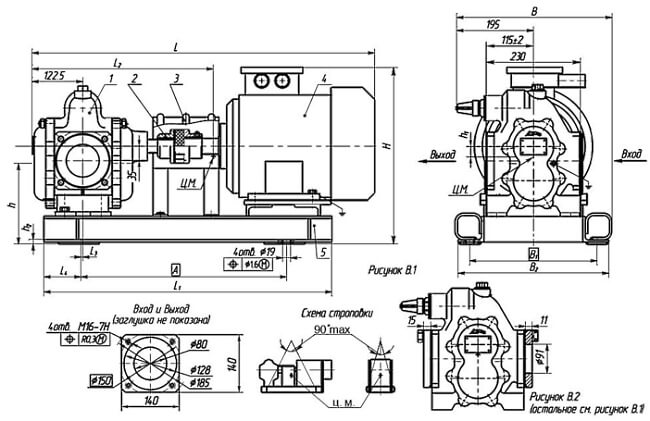

Размеры агрегата

• Средний ресурс изделия до капитального ремонта 40 000 ч.
• Допустимый срок сохраняемости — 2 года.
• Средняя наработка до отказа, ч – 4500.
• Среднее время до восстановления, ч – 5.

Показатели надежности насоса

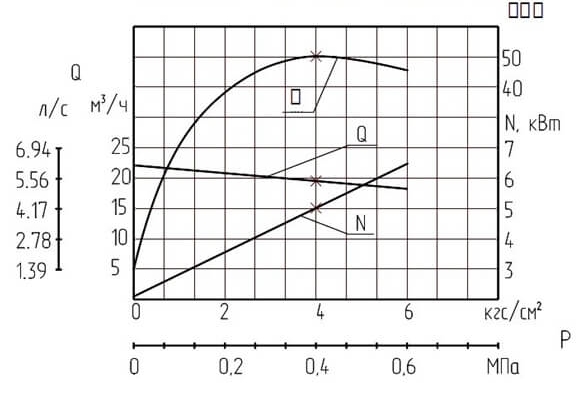

Жидкость — дизельное топливо.
Кинематическая вязкость — 0,06 10-4 м2/с (1,5о ВУ).
Частота вращения — 16,3 (980 об/мин).
Вакууметрическая высота всасывания — 5м.

Характеристики

Жидкость — мазут.
Кинематическая вязкость — 18 10-4 м2/с (250о ВУ).
Частота вращения — 16,3 (980 об/мин).
Вакууметрическая высота всасывания — 5м.

• Q — подача, м³/час;
• Р — давление насоса в агрегате, кгс/см²;
• N — мощность насоса, кВт;
• n — частота вращения, об/мин;
• η — КПД, %;
• H — вакуумметрическая высота всасывания, м;
