Расшифровка кодировки насоса

• НМШГ20-25-14/10-5
• НМШГ — насос масляный шестеренный с обогревом (охлаждением) корпуса;
• 20 – подача насоса в литрах на 100 оборотов;
• 25 – наибольшее давление насоса, кгс/см² ;
• 14 — подача насоса в агрегате, м³/ч;
• 10 – давление на выходе из насоса в агрегате кг/см²;
• Рп — регулируемая подача;
• У3 – климатическое исполнение и категория размещения по ГОСТ15150-69.

Важно!

Эксплуатационные условия

Насосы и агрегаты выпускаются в климатическом исполнении У, категории размещения 3 или Т2, Т5 по ГОСТ 15150-69. Для заказов Российского морского регистра судоходства (РМРС) насосы (агрегаты) изготавливаются в климатическом исполнении ОМ категория размещения 2 ГОСТ15150-69, и могут устанавливаться на судах морского флота с неограниченным районом плавания, а также в машинном и котельном отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС.

Условное обозначение электронасосного агрегата должно соответствовать индексации, принятой в отрасли насосостроения.

Назначение изделия

Маслонасос шестеренный НМШГ20-25-14/10-5 и агрегаты на его основе предназначены для перекачивания битума, пека, рубракса с кинематической вязкостью от 0,75 х 10^-4 до 6,00 х 10^-4 м²/с и температурой до 100°С (373 К).

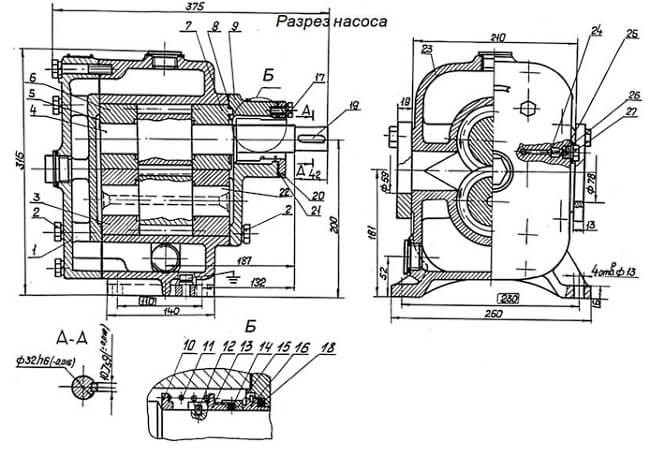

Габаритные размеры насоса НМШГ20-25-14/10-5

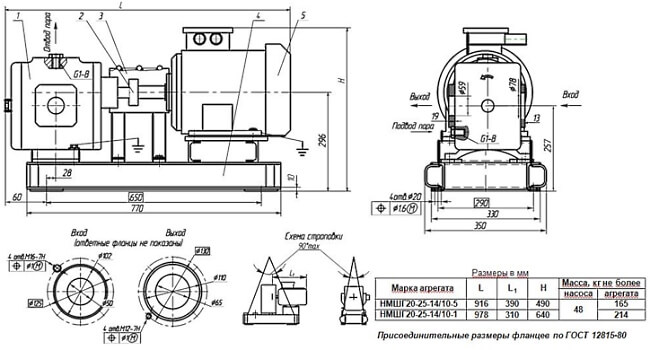

Размеры агрегата

• Средний ресурс изделия до капитального ремонта 10 000 ч.
• Допустимый срок сохраняемости — 2 года.
• Средняя наработка до отказа, ч – 2250.
• Среднее время до восстановления, ч – 35.

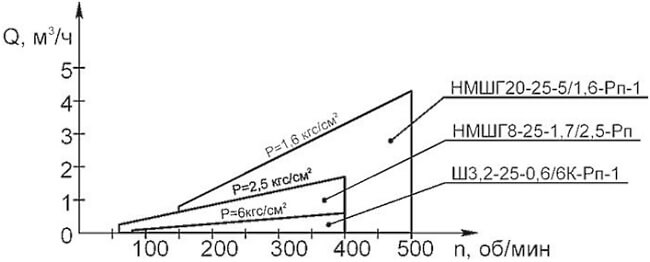

Характеристика электронных агрегатов

• Q — подача, м³/час;
• Р — давление насоса в агрегате, кгс/см²;
• N — мощность насоса, кВт;
• n — частота вращения, об/мин;
• η — КПД, %;
• H — вакуумметрическая высота всасывания, м;
