Условное обозначение
|
Иртыш |
ШУ4 |
10 |
0,25 |
0 |
3 |
1 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления: «ШУ4» – шкаф управления электроприводом задвижки; 3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип защиты электродвигателя: «0» – без защиты;
6 – Питающее напряжение «3» – 380В;
7 – Количество вводов.
Состав изделия
Шкаф управления состоит из:
1. корпуса, монтажной платы, крепёжных деталей;
2. автоматического выключателя;
3. магнитных пускателей;
4. теплового реле;
5. контроллер панельный SMH2G;
6. модуля MC-0211;
7. модулей Pixel-MR 0120;
8. модулей Pixel-MR 0800;
9. электромагнитных реле;
10. светосигнальной арматуры;
11. клеммных колодок;
12. системы проводов.
Технические характеристики
|
№ |
Наименование |
Значение |
|
1 |
Род тока |
переменный, 50Гц |
|
2 |
Номинальное рабочее напряжение, В |
380 |
|
3 |
Номинальное напряжение цепей управления, В |
220 |
|
4 |
Допустимое отклонение напряжения питания от номинала |
+10%…-15% |
|
5 |
Номинальный ток каждой цепи, А |
6 |
|
6 |
Номинальная мощность подключаемых электродвигателей, кВт |
0,25 |
|
7 |
Предельный отключаемый ток, кА |
4,5 |
|
8 |
Предельный коэффициент мощности (cosφ) |
0.89 |
|
9 |
Окружающая температура при работе |
(-5…+40) °С |
|
10 |
Окружающая температура при хранении |
(-25…+55) °С |
|
11 |
Относительная влажность воздуха |
80% без конденсата |
|
12 |
Максимальная высота над уровнем моря |
1000м |
|
13 |
Габариты шкафа управления |
см. Приложение 3 |
|
14 |
Степень защиты |
IP54 |
|
15 |
Меры защиты обслуживающего персонала |
Защита от прямого прикосновения к токоведущим частям. |
|
16 |
Степень загрязнения |
по соглашению с потребителем |
|
17 |
Вид системы заземления |
TN-S |
|
18 |
Вид внутреннего разделения |
1 |

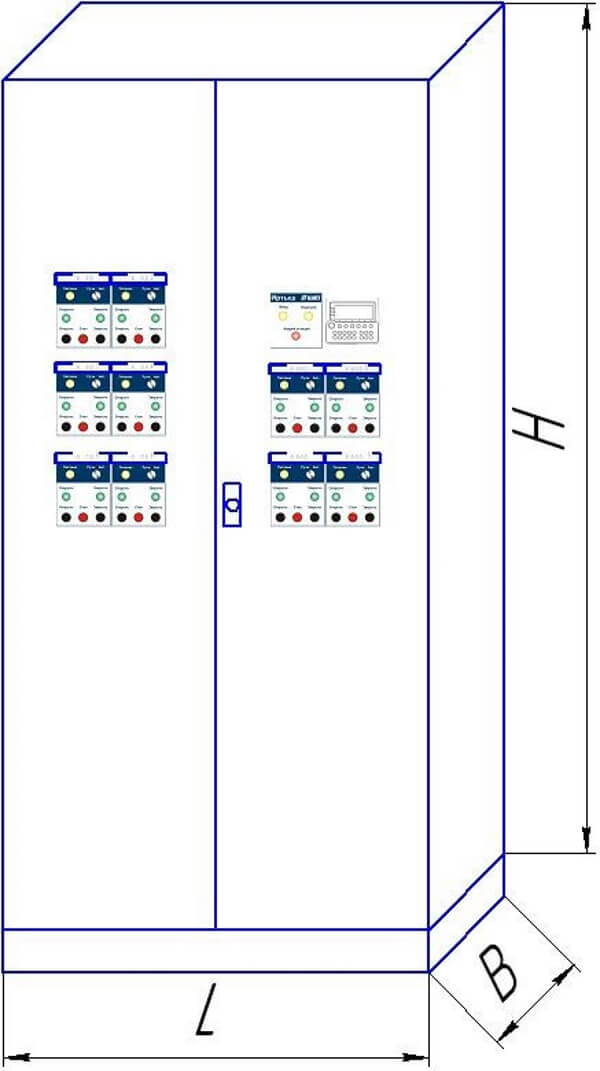

Общий вид шкафа управления и габаритные размеры
Шкаф управления Иртыш ШУ4-10.0,25.0-31
Шкаф управления Иртыш ШУ4-10.0,25.0-31Габаритные размеры шкафов управления
|
Наименование Шкафа управления |
H, мм |
L, мм |
B, мм |
|
ШУ4-10.0,25.0-31 |
2000 |
1000 |
600 |
Скачать руководство по эксплуатации на шкаф управления Иртыш ШУ4-10.0,25.0-31 .pdf
