Условное обозначение
|
Иртыш |
ШУ2 |
2 |
37 |
Ч2 |
. |
7 |
— |
3 |
2А |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ2» – шкаф управления установкой повышения давления (регулирование по давлению).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя:
«Ч» – преобразователь частоты;
6 – Тип защиты электродвигателя:
«7» – влаго-термозащита и дополнительно контроль температуры подшипников
7 – Питающее напряжение
«3» – 380В;
8 – Количество вводов («А» – с АВР);
Состав изделия
Шкаф управления состоит из:
1. корпуса, монтажной платы, крепёжных деталей;
2. частотных преобразователей ATV-320;
3. устройств защиты двигателя УЗД-8Р;
4. автоматических выключателей;
5. магнитных пускателей;
6. светосигнальной арматуры;
7. клеммных колодок;
8. системы проводов.
Технические характеристики
|
№ |
Наименование |
Значение |
|
1 |
Род тока |
переменный, 50Гц |
|
2 |
Номинальное рабочее напряжение, В |
380 |
|
3 |
Номинальное напряжение изоляции, В |
660 |
|
4 |
Номинальное напряжение цепей управления, В |
220 |
|
5 |
Допустимое отклонение напряжения питания от номинала |
+10%…-15% |
|
6 |
Номинальный ток каждой цепи, А |
80 |
|
7 |
Номинальная мощность подключаемого электродвигателя, кВт |
37 |
|
8 |
Предельный отключаемый ток, кА |
18 |
|
9 |
Предельный коэффициент мощности (cosφ) |
0,85 |
|
10 |
Тип датчика температуры |
сопротивление |
|
11 |
Тип датчика влажности |
Датчик влажности СС06 |
|
12 |
Тип датчика температуры подшипника |
PT100 |
|
13 |
Окружающая температура при работе |
(-5…+40) °С |
|
14 |
Окружающая температура при хранении |
(-25…+55) °С |
|
15 |
Относительная влажность воздуха |
80% без конденсата |
|
16 |
Максимальная высота над уровнем моря |
1000м |
|
17 |
Габариты шкафа управления |
см. Приложение 4 |
|
18 |
Степень защиты |
IP54 |
|
19 |
Меры защиты обслуживающего персонала |
Защита от прямого |
|
20 |
Степень загрязнения |
по соглашению |
|
21 |
Вид системы заземления |
TN-S |
|
22 |
Вид внутреннего разделения |
1 |
|
23 |
Типы электрических соединений функциональных блоков |
FFF |
|
24 |
Условия окружающей среды |
В |
|
25 |
Максимальная нагрузочная способность выходных реле (сигнал ТС) |
220В, 2А |
Режимы работы станции
Автоматический режим
Для работы в автоматическом режиме необходимо перевести переключатель «Руч/Стоп/Авт» в положение «Авт».
Запуск и останов насоса осуществляется от сигнала по ProfiBus DP.
Ручной режим
Для ручного запуска насоса необходимо перевести переключатель «Руч./Стоп/Авт.» в положение «Руч». Далее запуск и останов насосов в ручном режиме реализован двумя способами через частотный преобразователь и прямой пуск. Выбор способа запуска насоса осуществляется при помощи переключателя «ЧРП /Прямой пуск» рис., поз. . Запуск и останов насосов осуществляется при помощи кнопок «ПУСК» и «СТОП», расположенных на дверце шкафа управления.
Описание и работа АВР
АВР предназначен для управления автоматическим переходом от основного источника питания на резервный и обратно при недопустимых отклонениях напряжения в фазах, асимметрии или перекосе фаз, изменении порядка чередования фаз, обрывах одной или нескольких фаз в «основной» или «резервной» сетях.
АВР обеспечивает контроль состояния вводов, управление автоматическими выключателями с мотор-приводом, индикацию состояния входов и выходов.
После случайных перерывов в электропитании АВР автоматически
восстанавливает свою работоспособность.
При первоначальном включении в автоматическом режиме работы и напряжении на вводах 1 и 2 в допустимых пределах АВР подключает нагрузки 1 и 2 к вводам 1 и 2 соответственно, при этом секционный выключатель находится в выключенном состоянии. Если в процессе работы параметры напряжения на подключенном первом вводе в течении определенного времени (времени отключения) оказываются за пределами допустимых значений, нагрузка отключается от первого ввода и, с помощью секционного выключателя с установленной задержкой переключается на второй ввод.
При восстановлении параметров напряжения на вводе секционный выключатель отключится, автоматический выключатель ввода включится и восстановится нормальное рабочее состояние АВР. При пропадании напряжения на втором вводе алгоритм повторится в том же порядке.

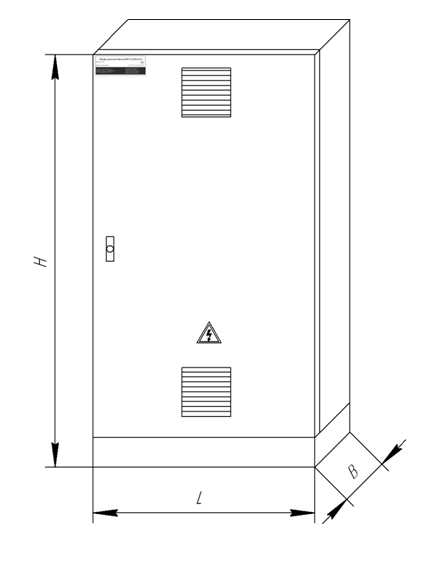

Общий вид шкафа управления и габаритные размеры
Общий вид шкафа управления и габаритные размеры
|
Наименование |
H, мм |
L, мм |
B, мм |
|
ШУ2-2.37.Ч2.7-32А |
2100 |
1200 |
600 |
