Условное обозначение
|
Иртыш |
ШУ2 |
2 |
0,75 |
. |
0 |
— |
3 |
1 |
— |
79 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления: «ШУ2» – шкаф управления установкой повышения давления (регулиро-вание по давлению).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип защиты электродвигателя: «0» – без защиты.
6 – Питающее напряжение «3» – 380В;
7– Количество вводов.
8 – Дополнительно управление дренажного насоса
Состав изделия
Шкаф управления состоит из:
1. корпуса, монтажной платы, крепёжных деталей;
2. контроллера SMH4 панельного;
3. модуля расширения MR-800;
4. реле напряжения РНПП-311;
5. автоматических выключателей;
6. магнитных пускателей;
7. промежуточных реле;
8. светосигнальной арматуры;
9. системы проводов;
10. клеммных колодок;
Технические характеристики
|
№ |
Наименование |
Значение |
|
1 |
Род тока |
переменный, 50Гц |
|
2 |
Номинальное рабочее напряжение, В |
380 |
|
3 |
Номинальное напряжение изоляции, В |
660 |
|
4 |
Номинальное напряжение цепей управления, В |
220 |
|
5 |
Допустимое отклонение напряжения питания от номинала |
+10%…-15% |
|
6 |
Номинальный ток каждой цепи, А |
4 |
|
7 |
Номинальная мощность подключаемого электродвигателя, кВт |
0,46 |
|
8 |
Предельный отключаемый ток, кА |
100 |
|
9 |
Предельный коэффициент мощности (cosφ) |
0,9 |
|
10 |
Тип датчика давления |
Аналоговый датчик давления (сигнал 4…20 мА) |
|
11 |
Тип датчика сухого хода |
Сухой контакт |
|
12 |
Номинальное напряжение электроклапана, В |
220 |
|
13 |
Окружающая температура при работе |
(-5…+40) °С |
|
14 |
Окружающая температура при хранении |
(-25…+55) °С |
|
15 |
Относительная влажность воздуха |
80% без конденсата |
|
16 |
Максимальная высота над уровнем моря |
1000м |
|
17 |
Габариты шкафа управления |
см. Приложение 4 |
|
19 |
Степень защиты |
IP65 |
|
19 |
Меры защиты обслуживающего персонала |
Защита от прямого |
|
20 |
Степень загрязнения |
по соглашению |
|
21 |
Вид системы заземления |
TN-S |
|
22 |
Вид внутреннего разделения |
1 |
|
23 |
Типы электрических соединений функциональных блоков |
FFF |
|
24 |
Условия окружающей среды |
В |
|
25 |
Максимальная нагрузочная способность выходных реле (сигнал ТС) |
220В, 2А |

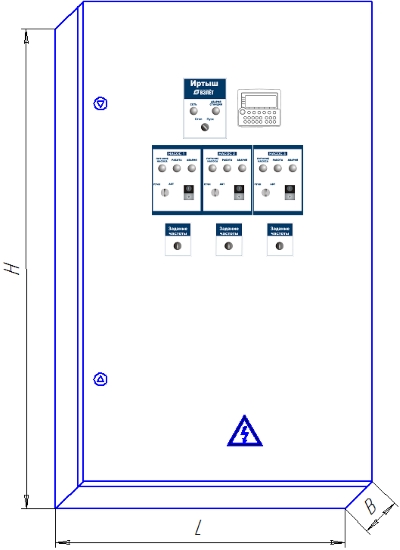

Общий вид шкафа управления и габаритные размеры
Габаритные размеры
|
Наименование |
H, мм |
L, мм |
B, мм |
|
ШУ2-2.0,75.0-31-79 |
650 |
500 |
220 |
