Условное обозначение
|
Иртыш |
ШУ1 |
5 |
37 |
П5 |
6 |
3 |
2А |
УХЛ1 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1 — Наименование серии шкафа управления;
2 — Назначение шкафа управления:
«ШУ1» — шкаф управления канализационной насосной станции (регулирование по уровню).
3 — Количество управляемых электродвигателей, шт.;
4 — Мощность электродвигателя, кВт;
5 — Тип запуска электродвигателя:
«П» — устройство плавного пуска;
6 — Тип защиты электродвигателя:
«6» — влаго-термозащита.
7 — Питающее напряжение
«3» — 380В;
8 — Количество вводов.
«А» — с АВР
9 — Климатическое исполнение
УХЛ1 — установка под открытым небом
Состав изделия
Шкаф управления состоит из:
1. корпуса, монтажной платы, крепёжных деталей;
2. блока управления АВР БУАВР.С.220;
3. реле напряжения РНПП 311М;
4. устройства защиты двигателя УЗД-8Р;
5. устройство плавного пуска ATS22;
6. автоматических выключателей;
7. моторных приводов автоматических выключателей;
8. магнитных пускателей;
9. светосигнальной арматуры;
10. клеммных колодок;
11. системы шин и проводов.
Технические характеристики
|
№ |
Наименование |
Значение |
|
1 |
Род тока |
переменный, 50Гц |
|
2 |
Номинальное рабочее напряжение, В |
380 |
|
3 |
Номинальное напряжение изоляции, В |
660 |
|
4 |
Номинальное напряжение цепей управления, В |
220 |
|
5 |
Допустимое отклонение напряжения питания от номинала |
+10%…-15% |
|
6 |
Номинальный ток каждой цепи, А |
80 |
|
7 |
Номинальная мощность подключаемого электродвигателя, кВт |
37 |
|
8 |
Предельный отключаемый ток, кА |
18 |
|
9 |
Предельный коэффициент мощности (cosφ) |
0,9 |
|
10 |
Тип датчика температуры |
сопротивление |
|
11 |
Тип датчика влажности |
Датчик влажности СС06 |
|
12 |
Окружающая температура при работе |
(-52…+40) °С |
|
13 |
Окружающая температура при хранении |
(-25…+55) °С |
|
14 |
Относительная влажность воздуха |
80% без конденсата |
|
15 |
Максимальная высота над уровнем моря |
1000м |
|
16 |
Габариты шкафа управления |
см. Приложение 4 |
|
17 |
Степень защиты |
IP55 |
|
18 |
Меры защиты обслуживающего персонала |
Защита от прямого |
|
19 |
Степень загрязнения |
по соглашению |
|
20 |
Вид системы заземления |
TN-S |
|
21 |
Вид внутреннего разделения |
2b |
|
22 |
Типы электрических соединений функциональных блоков |
FFF |
|
23 |
Условия окружающей среды |
В |
|
24 |
Максимальная нагрузочная способность выходных реле (сигнал ТС) |
220В, 2А |

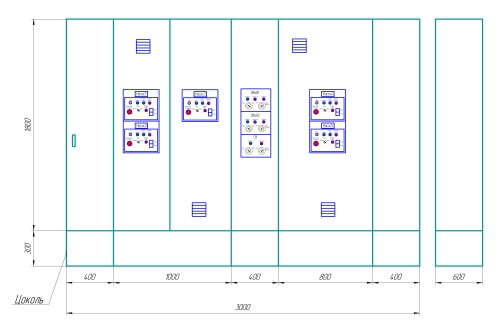

Общий вид шкафа управления и габаритные размеры
Шкаф управления Иртыш ШУ1-5.37.П5.6-32А УХЛ1
|
Наименование |
H, мм |
L, мм |
B, мм |
|
ШУ1-5.37.П5.6-32А УХЛ1 |
2100 |
3000 |
600 |
