Условное обозначение
|
Иртыш |
ШУ1 |
— |
1 |
. |
2,2 |
. |
6 |
— |
3 |
1 |
Ex |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления: «ШУ1» – шкаф управления канализационной насосной станции (регули-рование по уровню).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип защиты электродвигателя: «6» – влаго-термозащита.
6 – Питающее напряжение «3» – 380В;
7 – Количество вводов.
8 – Ex – Взрывозащищенная оболочка
Состав изделия
Шкаф управления состоит из:
1. корпуса, монтажной платы, крепёжных деталей;
2. устройств защиты двигателя УЗД-9;
3. автоматического выключателя;
4. магнитного пускателя;
5. теплового реле;
6. светосигнальной арматуры;
7. клеммных колодок;
8. системы проводов.
Технические характеристики
|
№ |
Наименование |
Значение |
|
1 |
Род тока |
переменный, 50Гц |
|
2 |
Номинальное рабочее напряжение, В |
380 |
|
3 |
Номинальное напряжение изоляции, В |
660 |
|
4 |
Номинальное напряжение цепей управления, В |
220 |
|
5 |
Допустимое отклонение напряжения питания от номинала |
+10%…-15% |
|
6 |
Номинальный ток каждой цепи, А |
6 |
|
7 |
Номинальная мощность подключаемого электродвигателя, кВт |
2,2 |
|
8 |
Предельный отключаемый ток, кА |
4,5 |
|
9 |
Предельный коэффициент мощности (cosφ) |
0,89 |
|
10 |
Тип датчика температуры |
сопротивление |
|
11 |
Тип датчика влажности |
Датчик влажности СС06 |
|
12 |
Тип датчика уровня бака |
поплавковый |
|
13 |
Окружающая температура при работе |
(-45…+40) °С |
|
№ |
Наименование |
Значение |
|
14 |
Окружающая температура при хранении |
(-25…+55) °С |
|
15 |
Относительная влажность воздуха |
80% без конденсата |
|
16 |
Максимальная высота над уровнем моря |
1000м |
|
17 |
Габариты шкафа управления |
см. Приложение 4 |
|
18 |
Степень защиты |
IP66 |
|
19 |
Меры защиты обслуживающего персонала |
Защита от прямого |
|
20 |
Степень загрязнения |
по соглашению с потребителем |
|
21 |
Вид системы заземления |
TN-S |
|
22 |
Вид внутреннего разделения |
1 |
|
23 |
Типы электрических соединений функциональных блоков |
FFF |
|
24 |
Маркировка взрывозащиты коробки |
1ExdIIBT5+Н2 |
Использование двухуровневых и одноуровневых поплавковых выключателей
Схема поплавкового управления
Схема поплавкового управления
1 — Одноуровневые поплавковые выключатели;
2 — Насосный агрегат;
3 — Двухуровневый поплавковый выключатель.

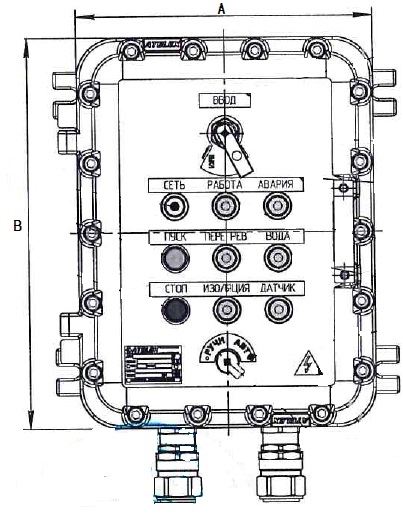

Габаритные размеры шкафаГабаритные размеры|
Наименование |
А, мм |
B, мм |
C, мм |
|
ШУ1-1.2,2.6-31 Ex |
315 |
415 |
250 |
