ОДО «Предприятие «Взлет» предлагает купить шкафы управления насосом с частотным преобразователем по цене производителя. Мы изготавливаем оборудование по техническим требованиям заказчика.
Заполните опросный лист, и мы пришлём вам технико-коммерческое предложение с указанием технических характеристик, стоимости и срока поставки.
Условное обозначение шкафов управления насосом серии Иртыш
Условное обозначение шкафа
1 — Наименование серии.
2 — Назначение блоков управления:
- «ШУ1» – шкаф управления КНС (регулирование по уровню);
- «ШУ2» – установкой повышения давления (регулирование по давлению);
- «ШУ3» – вентиляционными агрегатами;
- «ШУ4» – электроприводом задвижки;
- «ШУ5» – несколькими видами нагрузок, согласно техническим требованиям заказчика (например, станция повышения давления с возможностью управления электроприводом задвижки).
3 — Количество управляемых электродвигателей, шт.;
4 — Мощность электродвигателя, кВт;
5 — Тип запуска электродвигателя:
- «П» – устройство плавного пуска;
- «Ч» – частотный преобразователь;
- «К» – комбинированный пуск (звезда — треугольник);
- без обозначения – прямой пуск.
6 — При использовании устройств плавного пуска или преобразователей частоты указывается их количество (один – без обозначения).
7 — Тип защиты электродвигателя:
- «0» – без защиты;
- «1» – термозащита;
- «2» – влагозащита;
- «6» – влаго-термозащита.
8 — Питающее напряжение «2» – 220В; «3» – 380В; «6» – 660В.
9 — Количество вводов («А» – с АВР).
10 — Элементная база
- без обозначения – стандартное исполнение;
- (Д) – на базе контроллера ДНК-3 (только для двухнасосных шкафов управления);
- (Д4) – на базе контроллера ДНК-4;
- (М) – на базе устройства плавного пуска MCD201 (только для однонасосных шкафов управления).
11 — Климатическое исполнение
- без обозначения – установка в отапливаемом помещении;
- УХЛ1 – установка под открытым небом.
Пример записи блока управления насосной станцией в документах и (или) при заказе:
1. Шкаф управления Иртыш ШУ1-2.132.П2.6-32А.
Шкаф управления канализационной насосной станцией (управление по уровню). Два насосных агрегата мощностью 132 кВт. Запуск двигателя – устройство плавного пуска (2 штуки). Влаго-термозащита. Питающее напряжение 380 В. Два ввода электропитания с АВР.
2. Шкаф управления Иртыш ШУ1-2.3.0-31 (Д) УХЛ1.
Шкаф управления канализационной насосной станцией (управление по уровню). Два насоса мощностью 3 кВт. Прямой пуск двигателя. Без датчиков влаго- и термозащиты. Питающее напряжение 380 В. Один ввод. Контроллер ДНК-3. Установка под открытым небом.
Описание ШУ серии Иртыш
1. Однонасосные шкафы управления в комплекте с насосами исполнение -016(-026). ШУ1-1.хх.6-31
Шкафы управления насосом с частотным преобразователем работают с насосным оборудованием различного назначения. Алгоритмы работы предполагают использование в ручном режиме и передачу управления автоматике. Для поддержки средств автоматического контроля необходимо использовать поплавковые выключатели. Они обеспечивают данными для принятия решения и выработки ответных действий на возникающие ситуации. В частности, включать и выключать агрегаты в зависимости от уровня жидкости в накопительной емкости. Что особенно важно при использовании погружных насосов, не допускающих холостого хода.
Шкафы управления насосной станцией серии, предназначенной для управления одним насосом, устанавливаются с двумя одноуровневыми датчиками или одним двухуровневым.
Системы защиты асинхронных электродвигателей, реализованные в ШУ серии:
- Контроль температуры. Автоматика отключит агрегат в момент перегрева.
- Контроль герметичности масляной камеры. При попадании (детекции) влаги выдается предупреждение.
- Отказ датчиков. Средства встроенной диагностики позволяют определить неисправность подключенных датчиков.
- Контроль значения сопротивления изоляции двигателя перед запуском насоса.
- Нарушение параметров электропитания: сбой фаз, выход напряжения за допустимые рамки: минимум, максимум, превышение максимально допустимого тока. Предотвращает изменение направления вращения вала и перегрузки электромотора.
Для управления насосом мощностью более 3 кВт в конструкции шкафа предусмотрено устройство плавного пуска. Тип: частотный преобразователь, регулятор напряжения, зависит от модели и исполнения.
УПП позволяет снизить нагрузку на элементы механизма агрегата за счет постепенного нарастания подаваемой на установку мощности. Что положительно влияет на продолжительность срока службы самого агрегата и отсутствие перегрузки, связанной с гидравлическим ударом, для остальных элементов трубопровода, канализационной системы.
2. Двухнасосные ШУ с ДНК-3 и многонасосные с контроллером SMH. ШУ1-2.хх.6-31
Применяются для подключения канализационных станций и других систем с двумя аналогичным по характеристикам агрегатами. Дополнительно к функциям защиты, реализованным в однонасосных шкафах управления насосной станцией, предусмотрены:
- Учет наработки (моточасы) в разрезе каждого подключенного агрегата. По умолчанию автоматика ШУ стремится равномерно распределять нагрузку между насосами.
- Поддержка функции напоминания о проведении техобслуживания насосов. Используются данные о выработке агрегатов и заданные пользователем границы.
Для каждого агрегата также предусмотрено устройство плавного пуска. Используются блоки УПП типов MSF, ATS48. Производитель оставляет за собой право вносить изменения в конструкцию — устанавливать модули иного типа, если замена не влечет снижения технических характеристики изделия.
Блок управления насосной станцией ШУ серии Иртыш оснащен световыми индикаторами, позволяющими отслеживать режим работы и возникновение аварийных ситуаций визуально. Также есть возможность подключения к внешним устройствам оповещения и интеграции в системы автоматического управления оборудованием.
Есть исполнение ШУ с другими моделями контроллера, позволяющее увеличить количество подключенных агрегатов. Также расширяется список совместимых датчиков уровня, включая аналоговые модели. Увеличивается количество отображаемых на передней панели показателей. Расширяются возможности по интеграции с системами диспетчеризации оборудования.
При заказе шкафа управления насосом возможна модификация заложенных алгоритмов работы под условия технического задания, усиление термозащиты и влагозащиты для эксплуатации в сложных условиях.
Заполните опросный лист, и мы пришлём вам технико-коммерческое предложение с указанием технических характеристик шкафа управления насосной станцией, стоимости и срока поставки.
3. Оборудование для шкафов управления насосной станцией
Поплавковые выключатели

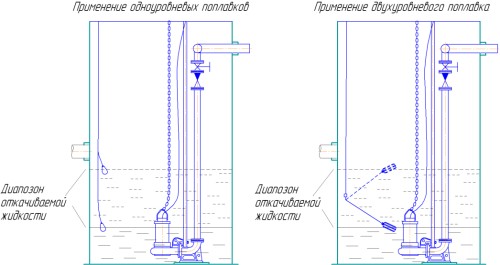

Схема поплавкового управления
Шкафы управления насосами поддерживают возможность подключения:
- Одноуровневых поплавковых выключателей. Способны моментально определить наступление только одного события: превышение уровня и его снижение ниже заданного значения. Эти датчики показывают эффективность в сравнительно простых системах водоснабжения, пожарных, оросительных насосных станциях.
- Двухуровневые позволяют регулировать гистерезис. За счет изменения места крепления груза, установленного на проводе датчика, может задаваться нужная высота уровня жидкости в емкости, при которой происходит срабатывание выключателя. Когда его ось расположена под углом примерно 45° к поверхности.
Аналоговые датчики
Применяются в системах, где важно отслеживать уровень жидкости в постоянном режиме. С точки зрения контролируемого параметра выделяют:
- Датчики уровня. К этой категории относятся модели LMP, LMK, ПДГ. Отслеживают уровень жидкости, имеют выходной сигнал на уровне от 4 до 20 мА.
- Датчики давления. Контролируют давление, создаваемое жидкостью. Имеют сравнимый уровень выходного сигнала — 4-20 мА. Совместимые марки: OT-1, MH-2 (Wika). Допускается подключение аналогичных по характеристикам моделей по согласованию с производителем шкафов управления.
Для использования аналоговых датчиков необходим контроллер SMH или сравнимый по функционалу.
Устройство для плавного пуска насосов
УПП обеспечивает большую надежность и долгий срок службы агрегатов. Что в итоге позволяет снизить затраты на обслуживание насосных станций. В шкафах управления серии Иртыш устанавливаются модели типа MSF, ATS48, иные, сравнимые с ними по функционалу и характеристикам.
Частотные преобразователи
Блок востребован в системах, где нужно точное управление давлением жидкости на выходе. Так как позволяет плавно менять скорость вращения ротора электромотора. Цена шкафа управления насосом с частотным преобразователем выше, чем у изделия без него. Но это компенсируется наличием функции более гибкого управления агрегатами. Применяются модели ATV31, ATV61.
