Принцип действия

При отсутствии потока среды через арматуру обрезиненный блокирующий диск в обратном клапане находится в положении «закрыто». При возникновении потока блокирующий диск под действием напора поднимается и открывает проход через клапан.

При отсутствии давления на линии (остановке потока среды) диск возвращается в исходное закрытое положение. Давление с обратной стороны прижимает диск, препятствуя возникновению обратного потока среды.

Таким образом, срабатывание обратного клапана происходит под действием самой среды и является полностью автоматическим.

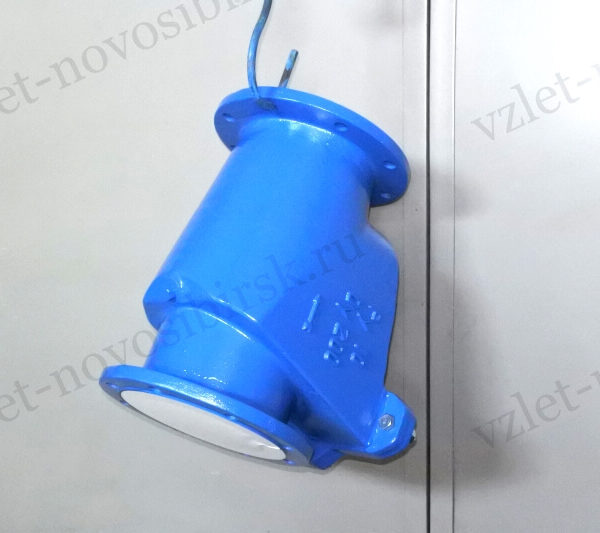

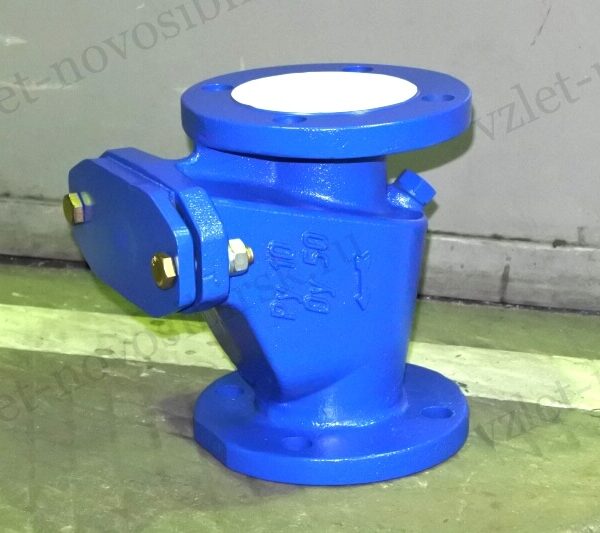

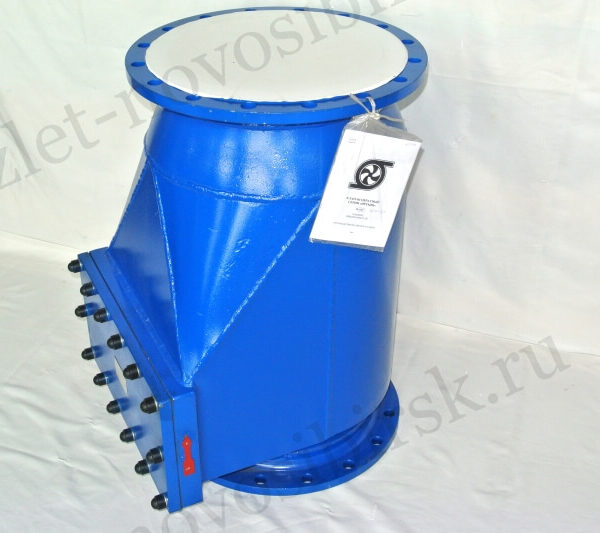

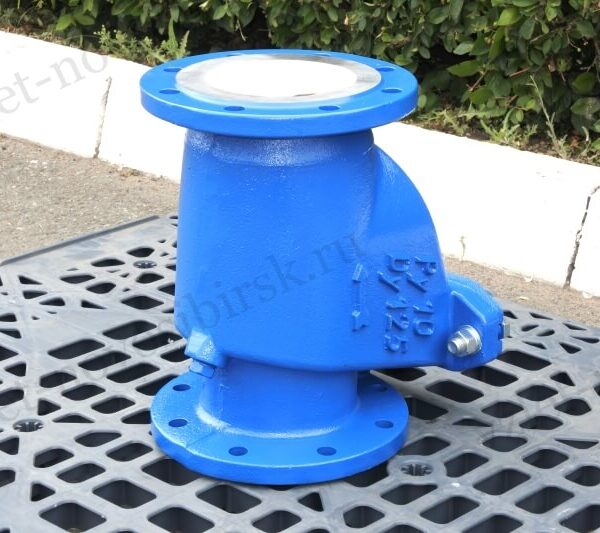

Устройство обратного клапана

Узел состоит из литого корпуса, подвижного обрезиненного блокирующего диска и крышки корпуса.

Конструкция корпуса обеспечивает 100% свободного прохода по номинальному диаметру, что уменьшает гидравлическое сопротивление и шум. Клапаны не склонны к засорению и поэтому не нуждаются в техническом обслуживании.

По требованию обратный клапан может быть оборудован отжимным болтом, отодвигающим диск с посадочного места и позволяющим при необходимости опорожнить трубопровод.

Назначение

Клапан обратный относится к виду защитной трубопроводной арматуры, предназначенной для недопущения изменения направления потока среды в технологической системе.

Обратный клапан пропускает среду в одном направлении и предотвращает её движение в противоположном. Обратный клапан предназначен для работы в условиях температуры окружающей среды от 0 до + 80°С (273…353 К), температуры перекачиваемой среды от 0 до + 100°С (273…373 К), рабочем давлении потока среды до 1,0 МПа и типом перекачиваемой среды:

Чистая вода производственно-технического назначения (кроме морской), вода отопительной системы, хозяйственная вода, холодная и конденсационная вода, смесь воды с гликолем (гликоль до 40%) с pH6…9, температурой от 263 до 373К (от -10 до +100°C) и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности, содержащих твердые включения в количестве не более 1% по объёму и размером частиц.

Области применения

Клапан обратный полнопроходной предназначен для использования в напорных горизонтальных и вертикальных с восходящим потоком трубопроводах; устанавливается на водопроводных и канализационных трубопроводах.

Название элементов

1 — Серия клапанов обратных — Иртыш;
2 — Вид трубопроводной арматуры:
     К — клапан обратный;
3 — Вид протекающей среды:
     В — чистая вода;
     СВ — сточная вода;
4 — Условный проход, мм;
5 — Рабочее давление, МПа;
6 — Варианты комплектации клапана обратного:
0 — без ответных фланцев;
     1 — с ответными фланцами;
7 — Исполнение блокирующего диска:
0 — стальной гуммированный диск;
8 — Тип материала блокирующего диска:
0 — резина НО-68-1;
1 — пербутан;
2 — витон;
3 — силикон.

Условное обозначение

Материалы

Клапан обратный Иртыш КСВ Ду80 Ру10

Разрез А

Расшифровка обозначения

1 — блокирующий диск;
2 — корпус обратного клапана;
3 — крышка корпуса;
4 — прокладка (паронит или резина) h=2мм;
5 — пробка М12;
6 — прокладка (паронит) h=2 мм;
7, 8, 9, 10 — метизы крепления крышки к корпусу;
11 — болт М12х50;
12 — гайка М12;
13 — прокладка (паронит) h=2 мм.

Класс герметичности затвора – В по ГОСТ 9544, пробное вещество вода давлением 1,1 МПа.

Габаритные и присоединительные размеры
