Пылевые вентиляторы

Пылевой вентилятор

Вентиляторы пылевые ВЦП 6-45 №№2,5-8,0 общего назначения, специального исполнения для транспортирования абразивных и волокнистых материалов.

Общие сведения

  • среднего давления
  • замена вентиляторов ВЦП 7-40; ВР 140-40; ВР 100-45; ВРП110-45; ВРП 115-45; ВРП 120-45; ВРП 122-45
  • одностороннего всасывания
  • радиальные лопатки
  • количество лопаток – 6, 8
  • правое и левое вращение

Назначение

Вентиляторы применяются в системах кондиционирования воздуха, вентиляции и для других производственных целей: для работы в системах пылеочистных установок, пневмотранспорта, для удаления древесной пыли и стружки от деревообрабатывающих станков, транспортирования зерна и его отходов, хлопка, шерсти и т.п.

Основные области применения:

  • Системы аспирации и пылеудаления на производстве
  • Пневмотранспорт сыпучих материалов (зерно, мука, цемент)
  • Деревообрабатывающая промышленность (опилки, стружка, пыль)
  • Текстильная промышленность (хлопок, шерсть, волокна)
  • Металлургия и металлообработка (металлическая пыль, окалина)
  • Химическая промышленность (порошковые материалы)
  • Пищевая промышленность (сахар, соль, специи)

Конструктивные схемы

Исполнения по типоразмерам:

  • Исполнение 1 – вентиляторы №№ 2,5; 3,15; 4; 5; 6; 8 изготавливаются по конструктивной схеме исп.1 (на валу двигателя)

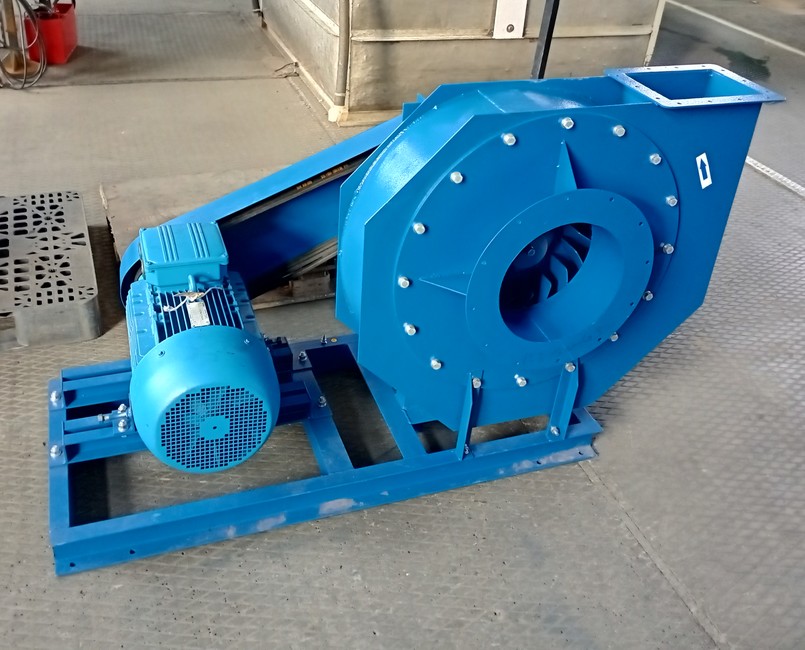

  • Исполнение 5 – вентиляторы №№ 4–8 изготавливаются по конструктивной схеме исп.5 (клиноременная передача)

* Исполнение 5 рекомендуется для типоразмеров с высокой производительностью и большими нагрузками.

Варианты изготовления

Материалы и специальные исполнения:

  • Общего назначения из углеродистой стали с усиленным покрытием
  • Пылевые коррозионностойкие из нержавеющей стали (К1)*
  • Взрывозащищенные из разнородных металлов (В1)
  • Взрывозащищенные коррозионностойкие из нержавеющей стали (ВК1)

* Исполнение К1 рекомендуется для транспортирования агрессивных сред и материалов с высокой влажностью.

Условия эксплуатации

  • температура окружающей среды от -40 до +40 °С
  • умеренный климат У2 и У3 размещения по ГОСТ 15150
  • размер частиц не должен превышать 2 мм
  • относительная влажность воздуха до 80% при +25°С
  • содержание абразивных частиц не более 200 мг/м³
  • работа в режиме непрерывной или циклической нагрузки

Конструктивные особенности

  • Усиленный корпус из стали толщиной 3-6 мм
  • Рабочее колесо с радиальными лопатками повышенной прочности
  • Защитные накладки на лопатки для увеличения срока службы
  • Усиленные подшипниковые узлы с лабиринтными уплотнениями
  • Специальные уплотнения вала для предотвращения утечек
  • Фланцевые соединения для подключения к системе воздуховодов

Преимущества

  • Высокая износостойкость к абразивному воздействию
  • Устойчивость к засорению и налипанию материалов
  • Простота обслуживания и очистки
  • Длительный срок службы в тяжелых условиях
  • Широкий диапазон производительности
  • Возможность работы с различными типами пылей

Документация и сертификация

  • Технический паспорт с характеристиками
  • Сертификат соответствия ГОСТ 5976-90
  • Инструкция по монтажу и эксплуатации
  • Сертификаты взрывозащиты (для В1, ВК1 исполнений)
  • Паспорт на взрывозащищенное оборудование

Рекомендации по эксплуатации

  • Регулярная очистка рабочего колеса от налипших материалов
  • Использование фильтров грубой очистки перед вентилятором
  • Своевременная замена изношенных элементов
