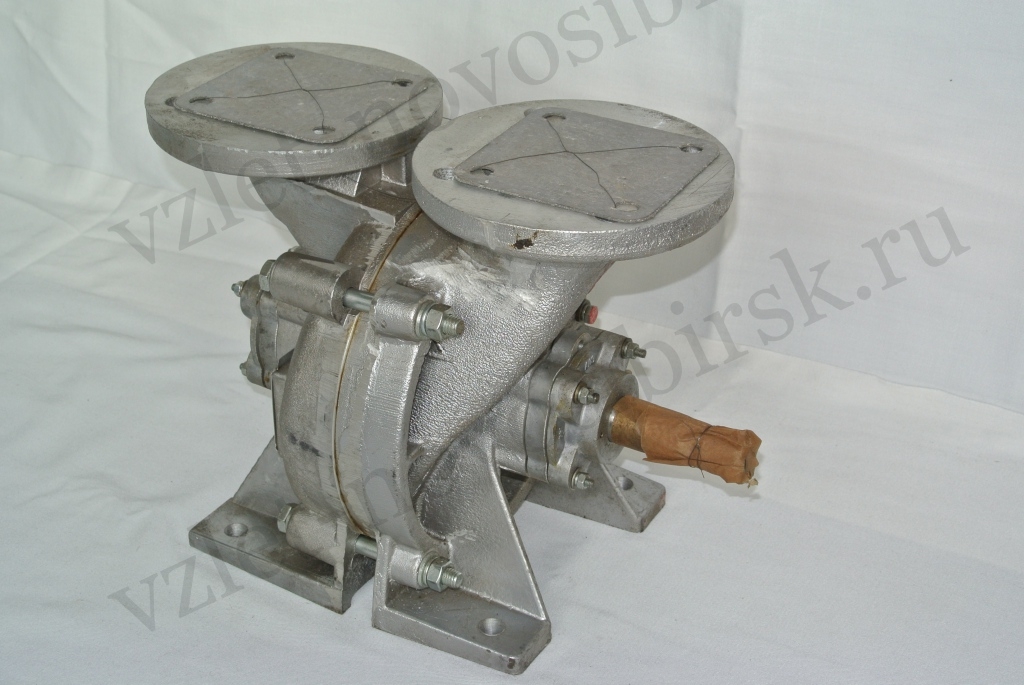

Насосы СВН-80

Заполните опросный лист и мы пришлём Вам технико-коммерческое предложение!

Насосы СВН-80 – устройства для перекачки жидкостей в широком диапазоне свойств. Они применяются для перемещения жидкого топлива, спиртов, химикатов и др. Ими комплектуются бензовозы и другие автоцистерны.

Сферы использования

Находят применение в производстве для перемещения:

  • химическом – спиртов и реактивов кислотных, щелочных и солевых, в том числе в виде суспензий;
  • пищевом – концентратов и компонент (пюре, муки костной и рыбной, кисломолочных продуктов, паст);
  • нефтеперерабатывающем – бензина, керосина, солярки, мазута;
  • сельскохозяйственном – жидких удобрений, соков, гербицидов, пестицидов;
  • целлюлозно-бумажном – масс макулатурных и других, сырьевых и отработанных;
  • коммунальном – стоков бытовые и промышленные.

Диапазоны параметров рабочей среды

  • Температуры – от -40°С до +55°С;
  • Плотности – до 1000 кг/м³.

Технические характеристики

  • Подача – 35 м³/час;
  • Напор – 2,6 м;
  • Мощность потребляемая – 6 кВт;
  • КПД– 40%;
  • Скорость ротора – 1400 об/мин;
  • Высота вакуумметрическая – 6 м;
  • Продолжительность фазы самовсасывания – 5 минут;
  • Масса – 16,9 кг;
  • Диаметры патрубков – 80 мм.

Устройство и принцип работы

Изделие относится к вихревым конструкциям. В литом из алюминия или нержавеющей стали корпусе располагается рабочее колесо закрытого типа. В теле корпуса есть полости подачи жидкости, рабочая и глухая. Через первую тангенциально к крыльчатке поступает перекачиваемая среда, во второй она приобретает высокую кинетическую энергию и покидает камеру через нагнетательное отверстие.

Глухой канал служит для создания условий, способствующих вытеснению воздуха на начальной, самовсасывающей, стадии работы. Перед включением насоса СВН камера должна быть залита водой или жидкой фракцией подлежащей перекачке субстанции. После запуска периферийная зона внутреннего свободного пространства под действием быстро вращающегося диска занимается жидкостью, оттесняя воздух к его ступице. Там он через специальное отверстие и выходит наружу. Это происходит до полного его исчезновения в прокачиваемом потоке.

Насос является базой для агрегатов АСВН с электроприводом. Главным его достоинством является минимальное количество деталей, простота эксплуатации и безотказность при неукоснительном соблюдении правил использования.
