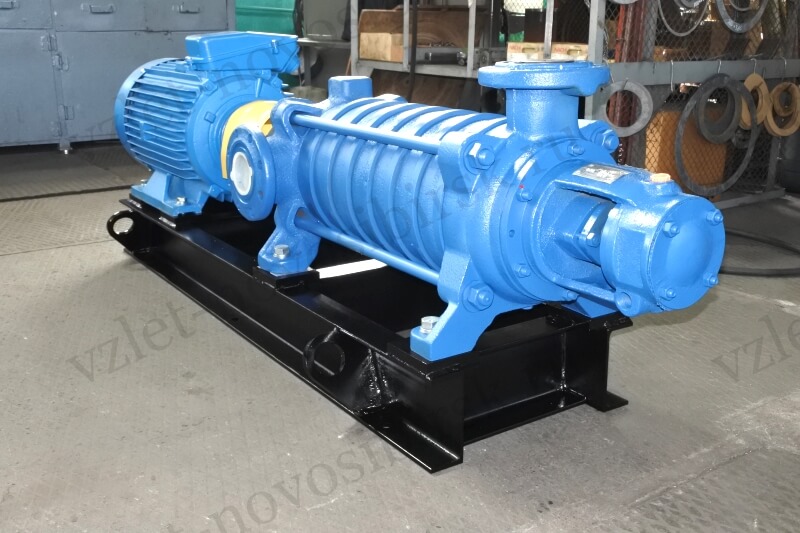

Устройство насоса

Насосы ЦНС 38-220 перемещают поток перекачиваемой жидкости с помощью нескольких рабочих колес, последовательно смонтированных на одном валу, в одном корпусе. В корпусе многоступенчатого секционного насоса имеются отдельные секции, число которых равно числу рабочих колес минус единица, так как одно колесо расположено в крышке корпуса. Секционная конструкция корпуса насоса позволяет менять напор жидкости, не изменяя подачи. Практически напор будет равен сумме напоров, создаваемых каждым рабочим колесом. Следует особо обратить внимание на то, что насосы ЦНС 38-220 стабильно и долговечно работают с подпором 2-6м.

Назначение и эксплуатационные условия

Насос ЦНС 38-220 предназначен для перекачивания воды с водородным показателем pH 7-8,5, с массовой долей механических примесей не более 0,1% и размером твердых частиц не более 0,1 мм и температурой от 1 до 45 °C. Применяются для водоотлива каменноугольных шахт, а также в системах водоснабжения и повышения давления в контурах холодной воды.

Размеры агрегата

Размеры насоса

Технические характеристики
