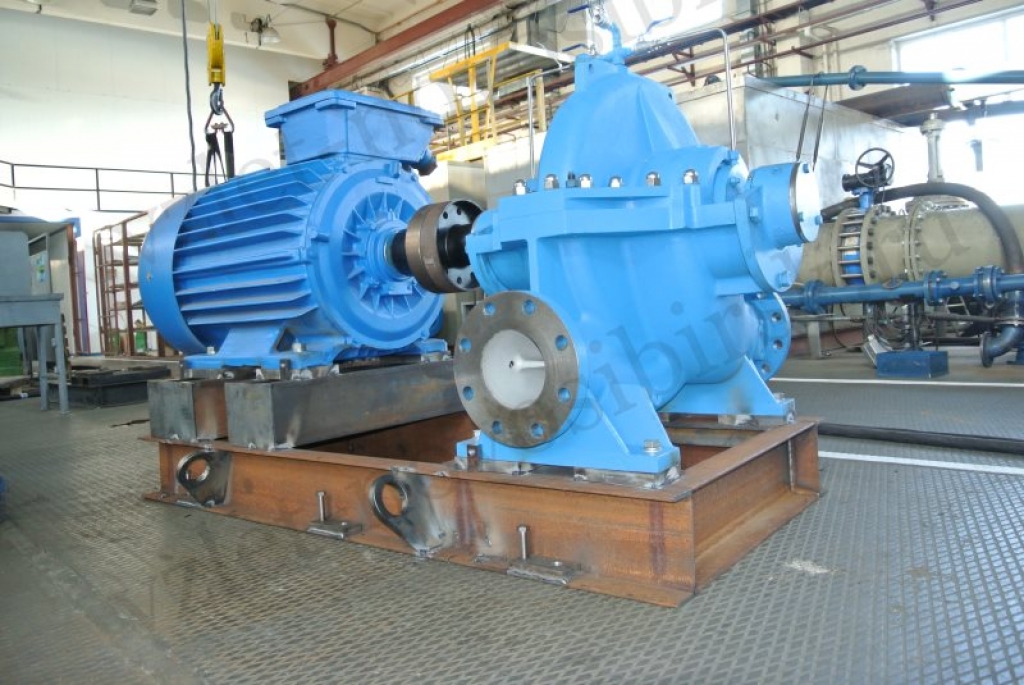

Конструкция насосов ЦНД Иртыш

Насос ЦНД конструктивно состоит из следующих частей:

  • Корпус из серого чугуна, который формирует спираль и подвод;
  • Крышка, закрывающая корпус агрегата;
  • Ротор (рабочее колесо);
  • Вал насоса;
  • Уплотнительное кольцо.

В корпус встроены напорная и всасывающая трубы, расположенные напротив друг друга. Для монтажа манометра и вакуумметра, соединения агрегата с трубопроводом в трубах предусмотрены специальные отверстия.

Крышка насоса ЦНД в верхней части имеет резьбовое отверстие, куда монтируется вакуумный насос или соответствующие системы. С двух сторон находятся отверстия под резьбу для монтажа системы водного охлаждения сальников, предотвращения засасывания воздуха. Крышка изготовлена из аналогичного материала, что и корпус.

Ротор насоса является основным рабочим органом. Жидкость, поступающая в ротор с двух сторон, уравновешивает осевую силу. Передние диски имеют цилиндрические поверхности, герметизирующие напорную полость с помощью уплотнительного кольца.

Вал насоса ЦНД выполнен из сверхпрочной углеродистой стали, по нему электродвигатель передает ротору крутящий момент.

Уплотнение между полостями высокого и низкого давления создает уплотнительное кольцо, которое также защищает от изнашивания корпус с крышкой.

Принцип конструкции уплотнения

В корпус вмонтирован вал с сальниковыми уплотнениями, состоящими из фланца, кольца и сальниковой набивки. Дополнительно вал оснащается торцовыми механическими уплотнителями. Зазор между крышкой и корпусом герметизируется прессшпаном толщиной 0,5 мм.

Для отвода жидкости из полости насоса в случае его длительного простоя внизу корпуса есть два отверстия. Удаление воды из сальников производится через резьбовые отверстия, к которым крепятся дренажные отводные трубы.

Измерительные приборы

Контроль над работой насосного агрегата Иртыш осуществляется вакуумметром и манометром. Показания снимаются с приборов после удаления из них воздуха краном. В другое время измерительное оборудование не используется.
