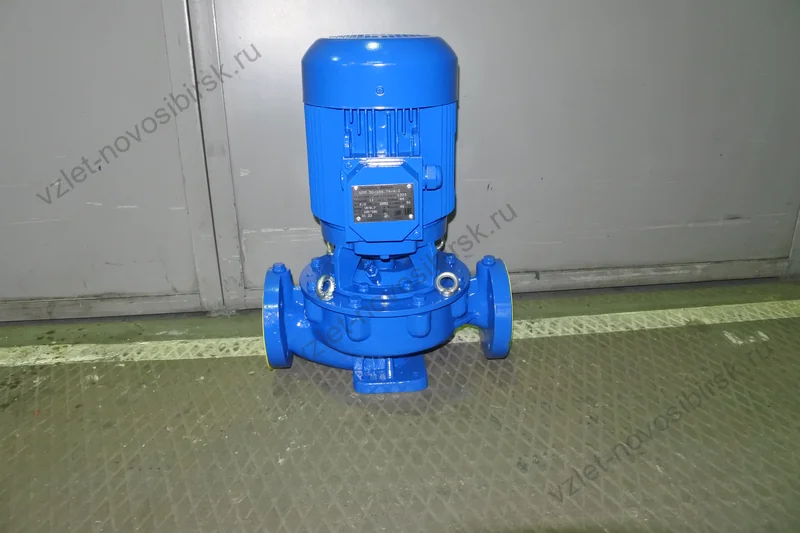

Электронасос Иртыш ЦМЛ 50/200.184-4/2-300 — наружный центробежный моноблочный линейный насос с двухполюсным электродвигателем. Данная модель электронасоса Иртыш ЦМЛ 50/200 работает в диапазоне расходов от 7 до 18 м³/ч при напорах от 39,5 до 46 метров водяного столба. Для подбора аналогов перейдите в наш каталог насосного оборудования.
Расшифровка обозначения насоса
Маркировка электронасоса Иртыш ЦМЛ — ЦМЛ 50/200.184-4/2-300 — раскрывает его конструктивные особенности:
- Ц — центробежный;
- М — моноблочный;
- Л — линейный;
- 50 — номинальный диаметр напорного патрубка, мм;
- 200 / 184 — номинальный и фактический диаметры рабочего колеса, мм;
- 4 — номинальная мощность электродвигателя, кВт;
- 2 — число полюсов электродвигателя;
- 3 — стационарный моноблочный вертикальный;
- 0 — без шкафа защиты и управления;
- 0 — без защиты.
Шкаф защиты для электронасоса
Внимание! НАСОС НЕ УКОМПЛЕКТОВАН ШКАФОМ ЗАЩИТЫ СЕРИИ ИРТЫШ!
Для безопасной работы электронасоса ЦМЛ 50/200 с двухполюсным двигателем необходим штатный шкаф управления серии «Иртыш». Его конструкция соответствует требованиям ГОСТ Р 52726 и ПУЭ. Использование другого шкафа снимает гарантийные обязательства при выходе насоса Иртыш ЦМЛ из строя.

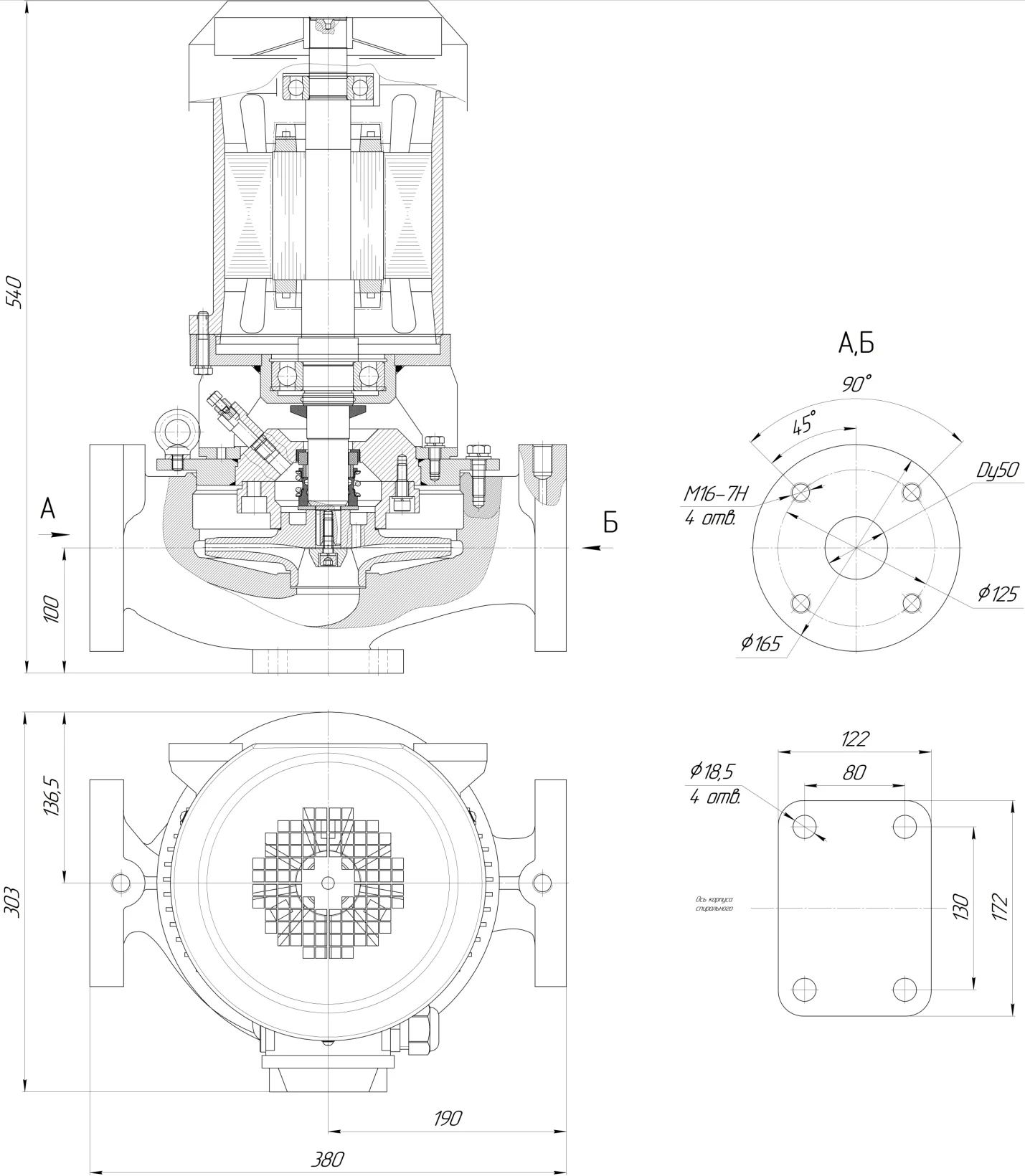

Общий вид и габаритные размеры электронасоса
На схеме показан общий вид и монтажные размеры моноблочного насоса ЦМЛ 50/200.184. Эта информация нужна для проектирования фундамента и обвязки трубопроводов насоса Иртыш ЦМЛ 50/200.
Внимание! Конструкция электронасоса серии «Иртыш» ЦМЛ может меняться. Актуальные чертежи уточняйте у менеджеров.
Параметры рабочей точки насоса
Основные параметры электронасоса
| Производительность, Q | 11 м³/ч |
| Напор, Н | 44 м |
| Потребляемая мощность, Nпотр | 3,3 кВт |
| КПД агрегата | 35% |
Технические характеристики центробежного
| Вариант монтажа | в линию |
| Диаметр напорного патрубка, Ду | 50 мм |
| Диаметр всасывающего патрубка, Ду | 50 мм |
| Тип рабочего колеса | многоканальное |
| Макс. размер частиц | 2 мм |
| Тип уплотнения вала | торцовое |
| Материал уплотнения | карбид кремния |
| Материал рабочего колеса | чугун СЧ20 |
| Материал корпуса | чугун СЧ20 |
Параметры электродвигателя электронасоса
| Номинальная мощность | 4 кВт |
| Напряжение | 380 В |
| Частота тока | 50 Гц |
| Номинальный ток | 8,7 А |
| Число полюсов | 2 |
| Частота вращения | 2850 об/мин |
| Сos φ | 0,84 |
| КПД двигателя | 83% |
| Соединение обмоток | ★ (звезда) |
| Класс нагревостойкости | F |
| Степень защиты | IP 54 |
| Класс энергоэффективности | ie1 |
| Шкаф защиты в комплекте | нет |
Ресурс насосного агрегата
| Средняя наработка на отказ | 7000 часов |
| Средний ресурс до ТО | 20000 часов |
| Средний срок службы | 20 лет |
| Расчетная масса агрегата | 65 кг |
Для обеспечения ресурса моноблочного электронасоса Иртыш ЦМЛ 50/200 соблюдайте правила эксплуатации и применяйте рекомендованные шкафы управления.

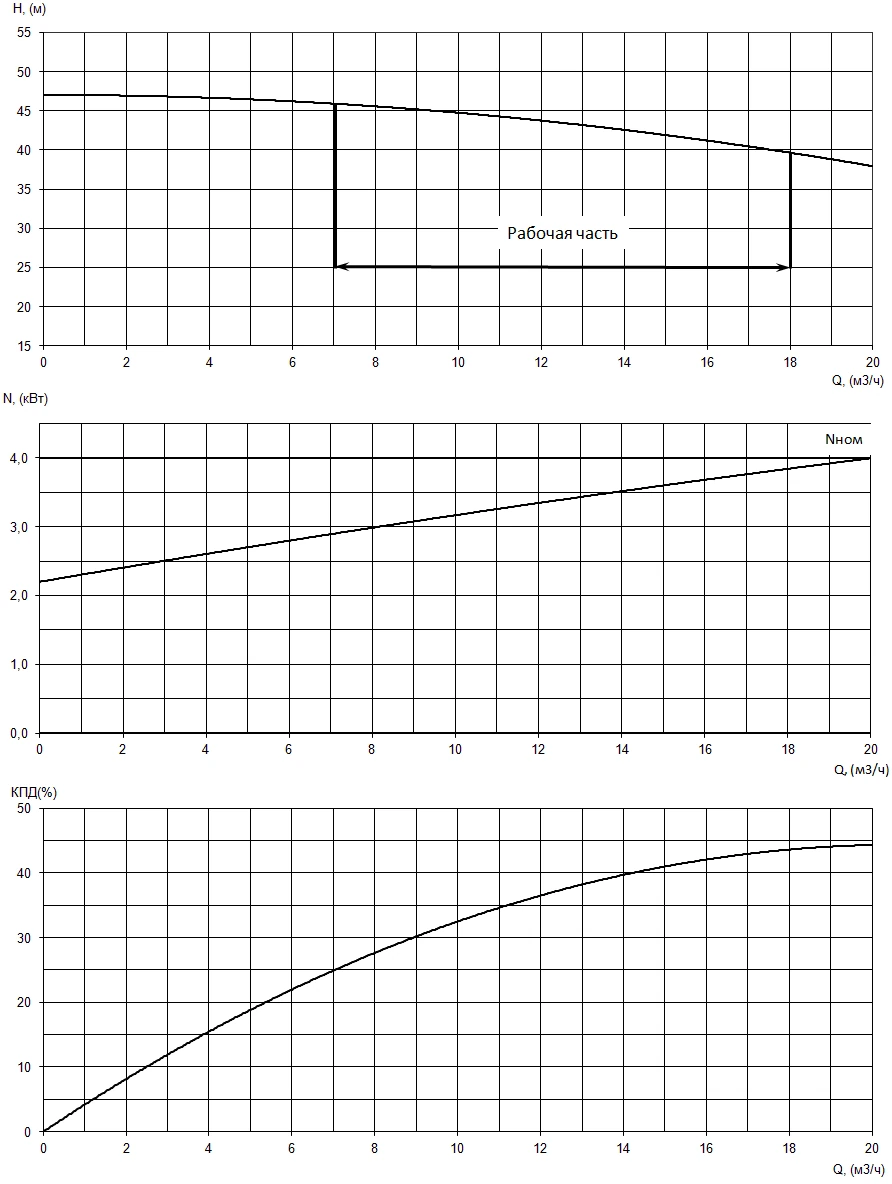

Рабочие характеристики электронасоса
На графике показана зависимость напора, мощности и КПД насоса ЦМЛ 50/200 от расхода. Это основной документ для подбора электронасоса Иртыш ЦМЛ 50/200.
Защиты для электронасосов
Безаварийная работа насоса серии Иртыш ЦМЛ 50/200 требует реализации комплекса защит:
- Защиты по встроенным датчикам (наличие и тип уточняйте у производителя);
- Автоматический выключатель по току двигателя;
- Тепловая защита двигателя;
- Контроль чередования фаз;
- Контроль напряжения;
- Защита от перегрузки и перекоса фаз;
- Контроль отсутствия фазы;
- Контроль сопротивления изоляции;
- Защита от «сухого» хода.
Для двигателей мощностью свыше 3 кВт рекомендуются устройства плавного пуска или частотные преобразователи. Шкаф управления должен иметь ручной и автоматический режимы, кнопки «Пуск»/«Стоп» и индикацию.
Заказчик предупрежден об ответственности за выход насоса Иртыш ЦМЛ 50/200 из строя из-за неполного комплекса защит. Для гарантированной работы приобретайте штатные шкафы управления серии «Иртыш» и заказывайте пусконаладочные работы у наших специалистов.
