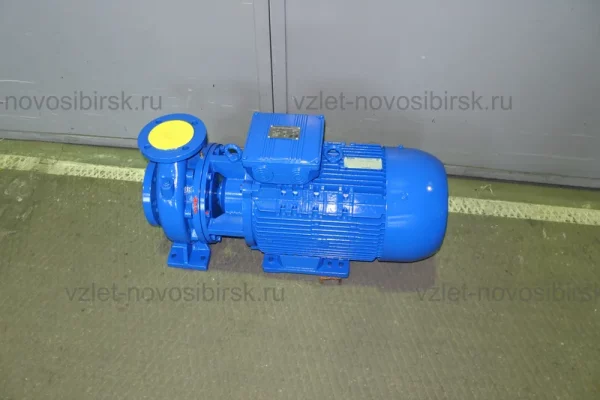

Насосы Иртыш ЦМЛ и ЦМК

Линейные насосы «Иртыш» ЦМЛ для отопления, охлаждения и водоснабжения

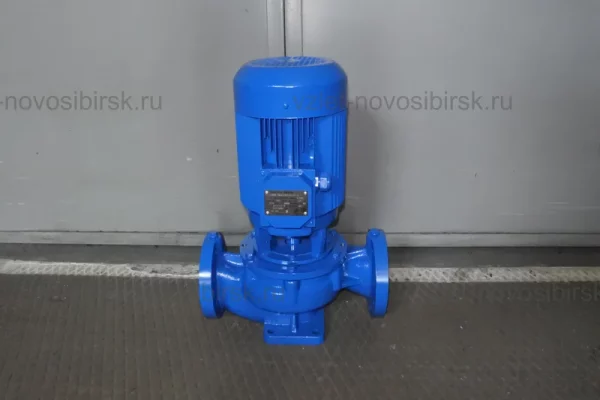

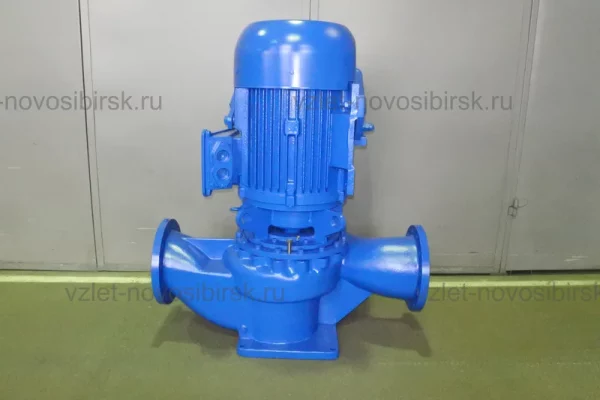

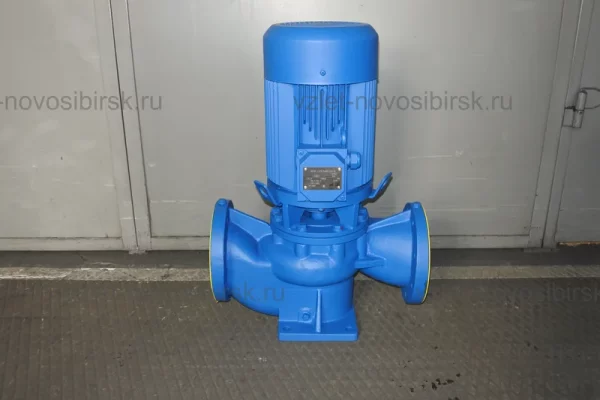

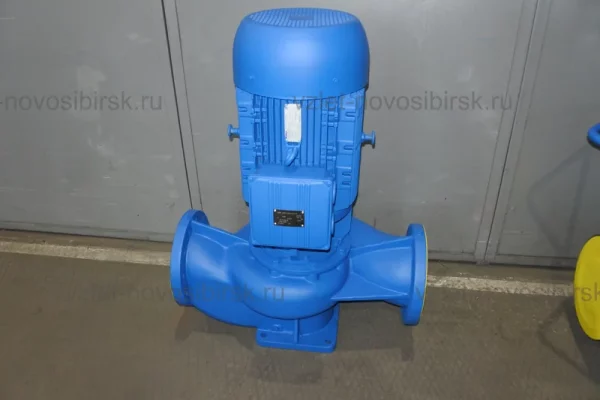

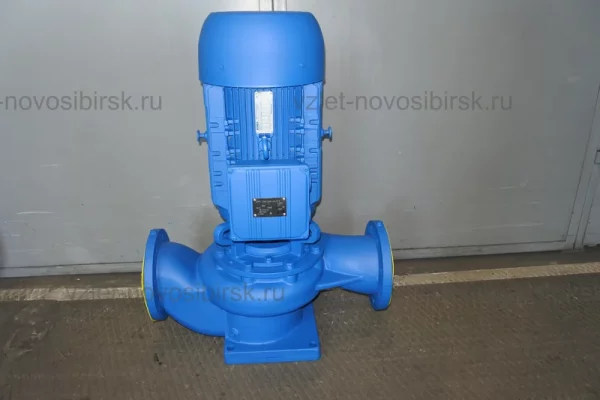

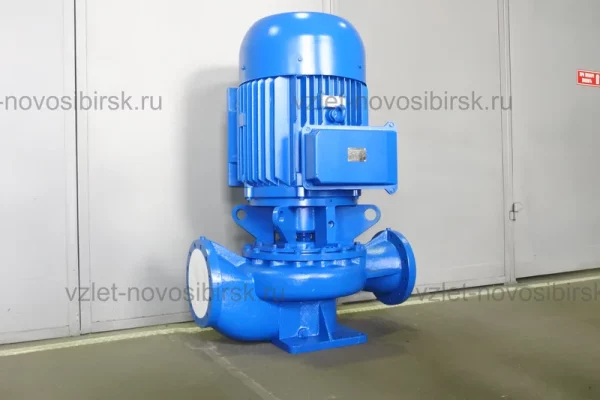

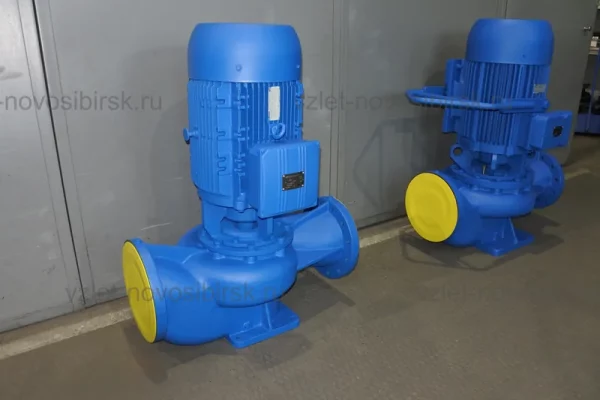

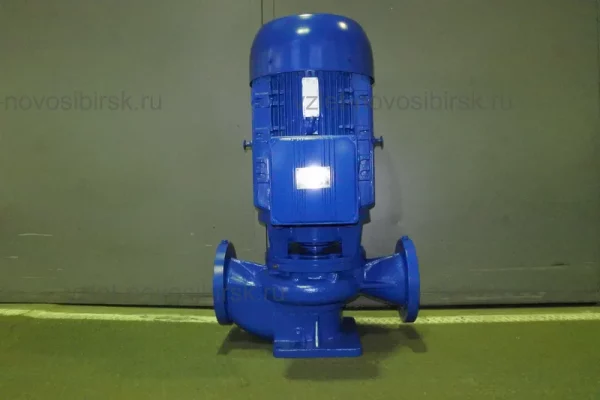

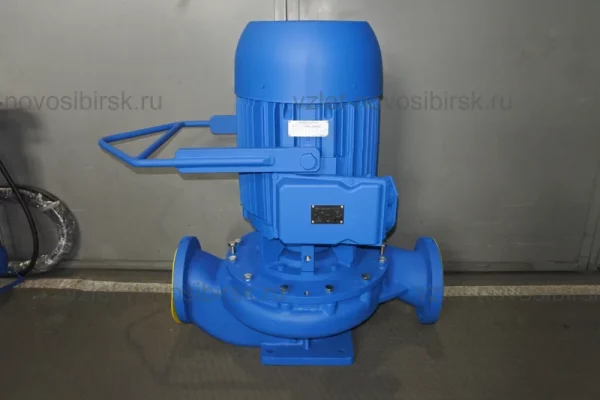

Насосы «Иртыш» ЦМЛ — это линейные центробежные моноблочные насосы, которые применяются в системах отопления, охлаждения, циркуляции воды и инженерных сетях зданий. Такое оборудование подходит для подачи холодной и горячей воды, технической воды, а также водогликолевых смесей в системах теплоснабжения, кондиционирования, охлаждения и орошения.

Если вам требуется подбор насоса «Иртыш» ЦМЛ под конкретный объект, рекомендуем заполнить опросный лист. После получения исходных данных мы подготовим технико-коммерческое предложение с указанием подходящей модели, основных технических характеристик, стоимости и срока поставки.

Также выполняем шефмонтаж и пусконаладочные работы, чтобы оборудование было корректно введено в эксплуатацию и работало в расчетном режиме.

Расшифровка обозначения насоса «Иртыш» ЦМЛ

Маркировка насосов помогает быстро определить основные параметры оборудования. Например:

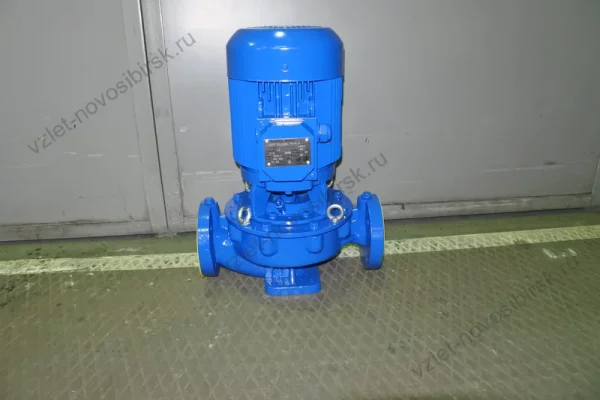

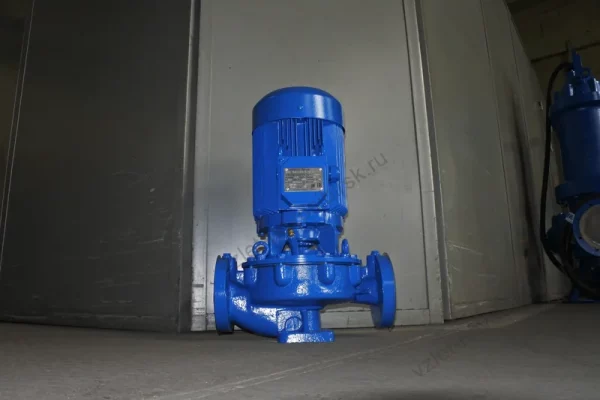

Иртыш ЦМЛ 50/200-1,1/4

• Иртыш — серия насосного оборудования;
• ЦМЛ — центробежный моноблочный линейный насос;
• 50 — условный проход напорного патрубка;
• 200 — номинальный диаметр рабочего колеса;
• 1,1 — номинальная мощность электродвигателя, кВт;
• 4 — дополнительное обозначение исполнения по модели.

При необходимости специалисты помогут расшифровать маркировку и подобрать модель по фактическим рабочим параметрам системы.

Где применяются насосы «Иртыш» ЦМЛ

Линейные насосы «Иртыш» используются в системах, где требуется стабильная циркуляция жидкости и надежная работа оборудования в длительном режиме. Чаще всего такие насосы применяют:

• в системах отопления;
• в контурах охлаждения и кондиционирования;
• в системах холодного и технического водоснабжения;
• в инженерных сетях зданий и сооружений;
• в оросительных и вспомогательных технологических установках.

Оборудование рассчитано на перекачивание воды, технической воды, водогликолевых смесей и других сред — по согласованию. При использовании гликоля, масла или других добавок необходимо дополнительно учитывать совместимость уплотнений и возможную корректировку мощности.

Основные технические характеристики

Насосы «Иртыш» ЦМЛ выпускаются для разных режимов эксплуатации и подбираются в зависимости от требуемого расхода, напора и параметров рабочей среды.

• частота вращения — 1450 или 2900 об/мин;
• степень защиты — IP54;
• климатическое исполнение — У;
• категория размещения — 3;
• номинальный диаметр Dy — от 40 до 200;
• температура перекачиваемой среды — от -10 °С до +140 °С;
• максимальное рабочее давление — до 16 bar при температуре до 120 °С, до 13 bar при температуре до 140 °С;
• максимально допустимая температура окружающей среды — до +40 °С.

Монтаж насосов выполняется непосредственно на трубопроводе. Конструкция предусматривает линейное расположение патрубков и возможность подключения датчиков давления.

Конструктивные особенности

Циркуляционные насосы «Иртыш» ЦМЛ имеют компактное моноблочное исполнение и предназначены для современного инженерного оборудования зданий. Корпус выполнен в линейной компоновке: входной и выходной патрубки расположены на одной оси, что упрощает врезку в трубопровод.

Корпус насоса изготавливается из серого чугуна. Рабочее колесо, в зависимости от исполнения и типоразмера, может быть выполнено из синтетического материала или серого чугуна. Для моделей с увеличенным диаметром рабочего колеса обычно применяется чугунное исполнение.

В конструкции используется необслуживаемое торцевое уплотнение, рассчитанное на работу с водой температурой до 140 °С. Допускается применение водогликолевых смесей с содержанием гликоля до 40% по объему — при соблюдении условий эксплуатации.

Особенности монтажа

При установке насосов важно соблюдать требования по монтажному положению и нагрузкам на оборудование. Монтаж в положении мотором вниз не допускается. Другие варианты установки возможны при соблюдении технических требований производителя.

Если речь идет о блочных насосах, оборудование рекомендуется размещать на прочном основании или консоли. Для моделей мощностью свыше 4 кВт при монтаже необходимо использовать подходящие грузоподъемные средства.

Преимущества насосов «Иртыш» ЦМЛ

• снижение вибрации за счет моноблочной конструкции и прямого соединения двигателя с корпусом насоса;
• надежная работа благодаря общему валу электродвигателя и рабочего колеса;
• увеличенный срок службы уплотнительного узла;
• возможность контроля параметров системы через вывод на датчик давления;
• компактное исполнение и удобство монтажа на трубопроводе;
• подходят для отопления, охлаждения, водоснабжения и циркуляционных контуров.

Подбор и заказ насосов «Иртыш» ЦМЛ

При выборе линейного насоса «Иртыш» важно учитывать рабочую точку системы, характеристики среды, температуру, давление и требования по монтажу. Если точные параметры не определены, наши специалисты помогут подобрать оборудование под вашу задачу и подготовят предложение с учетом условий эксплуатации.

Чтобы купить насос «Иртыш» ЦМЛ, заполните опросный лист или свяжитесь с нами для консультации. Мы поможем выбрать модель, рассчитать основные параметры и предложим оптимальное решение по срокам поставки и комплектации.
