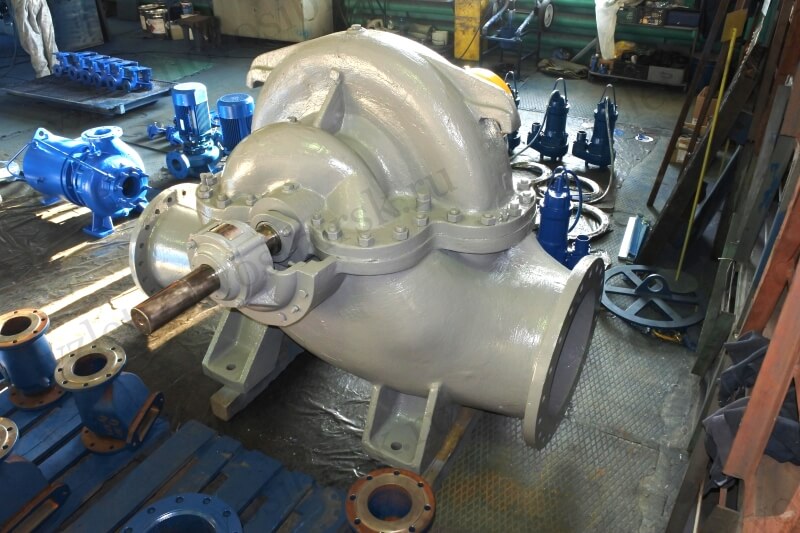

Конструкция насосов Д2500-62-2: центробежные, горизонтальные, спиральные с горизонтальным разъемом корпуса, одноступенчатые с рабочим колесом двустороннего входа. Опорами ротора насоса служат подшипники качения или скольжения (в зависимости от потребляемой мощности) с пластичной или картерной смазкой.
Материалы проточной части насосов: рабочее колесо — чугун СЧ25, вал — Сталь 45.
Уплотнение вала: механические с сальниковой набивкой.
Технические характеристики
| Типоразмер насоса | Параметры | Параметры электродвигателя | ||||
| Q, м.куб./ч | H, м. | ДКЗ, м | Марка | Мощность, кВт | n, об/мин | |
|
Д2500-62-2 |
2500 | 62 | 7,5 |
А4-450Х-6 |
630 (6000в) | 1000 |
Размеры насоса
| Тип насоса | Размеры в мм | |||||
| L | L1 | L2 | b | b2 | b3 | |
| Д2500-62-2 | 1850 | 900 | 250 | 770 | 850 | 250 |
| Тип насоса | Размеры в мм | |||||
| B1 | Н | H1 | B | h1 | h | |
| Д2500-62-2 | 900 | 1420 | 850 | 770 | 475 | 620 |
| Тип насоса | Размеры в мм | ||||||
| b1 | D | D1 | D2 | D3 | D4 | D5 | |
| Д2500-62-2 | 900 | 710 | 580 | 500 | 400 | 335 | 525 |
| Тип насоса | Размеры в мм | Масса, кг | ||||
| d1 | d2 | n | n1 | d | ||
| Д2500-62-2 | 33 | 30 | 20 | 20 | 42 | 2700 |
Размеры насосного агрегата
| Типоразмер насоса | Размер, мм | Электродвигатель | Масса насоса, кг |
Масса агрегата, кг | ||||||||||||
| L | B | H | L1 | L2 | l | l 1 | l 2 | b | b1 | h | Марка | кВт | Масса, кг | |||
| Д2500-62-2 | 3460 | 1670 | 1810 | 1850 | 2760 | 621 | 435 | 825 | 900 | 1390 | 785 | А4-400Х4 | 630 | 2600 | 2700 | 5930 |
Характеристика насоса (агрегата)
