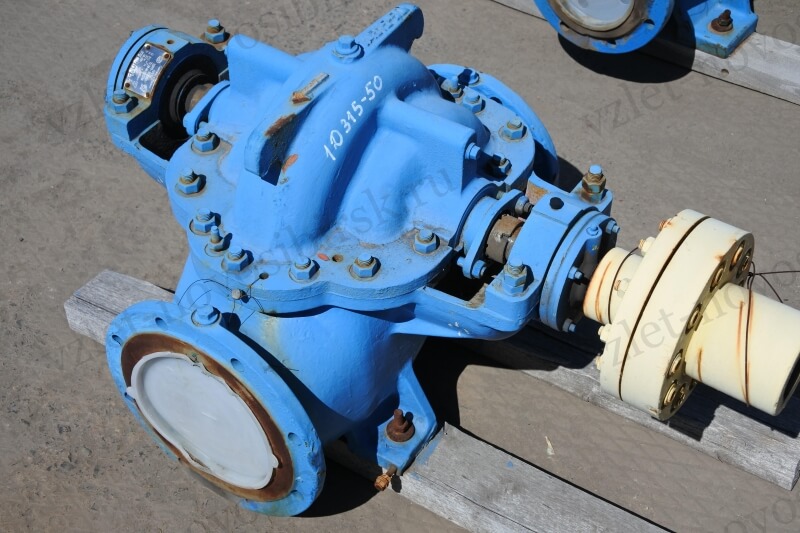

Конструкция насосов 1Д315-50: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.
Материалы проточной части насосов: рабочее колесо — чугун СЧ25, вал — Сталь 45.
Уплотнение вала: сальниковое.
Перекачиваемые среды:
- вода и жидкости, сходные с водой по вязкости и химической активности;
- температура перекачиваемой жидкости – от +1 до +85°С;
- допускаемые абразивные включения: содержание по массе — не более 0,05%, размер — не более 0,2 мм.
Технические характеристики
| Типоразмер насоса | Параметры | Параметры электродвигателя | ||||
| Q, м.куб./ч | H, м. | ДКЗ, м | Марка | Мощность, кВт | n, об/мин | |
|
1Д315-50 |
315 | 50 | 6,5 |
АИР250S2 |
75 | 2900 |
Размеры насоса
| Тип насоса | Размеры в мм | ||||||||
| L | L1 | l | l1 | l2 | l3 | l4 | l5 | В | |
| 1Д315-50 | 766 | 420 | 355 | 165 | 370 | 220 | 250 | 100 | 600 |
| Тип насоса | Размеры в мм | ||||||||
| B1 | Н | H1 | H2 | H3 | A1 | A2 | A3 | h | |
| 1Д315-50 | 300 | 520 | 290 | 170 | 170 | 270 | 320 | 200 | 39 |
| Тип насоса | Размеры в мм | |||||||
| D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | |
| 1Д315-50 | 260 | 280 | 258 | 200 | 280 | 240 | 212 | 150 |
| Тип насоса | Размеры в мм | Масса, кг | ||||||
| d1 | d2 | d3 | n | n1 | d | b | ||
| 1Д250-125a | 22 | 24 | 36 | 8 | 8 | 18 | 10 | 190 |
Размеры насосного агрегата
| Марка насоса | Размеры, мм | Электродвигатель | Масса агрегата, кг | |||||||||||
| 1Д315-50 | L | L1 | l | l3 | B | B1 | A | H | h | n | Марка | Мощность. кВт | Масса, кг | |
| 1702 | 1325 | 190 | 890 | 600 | 470 | 400 | 895 | 510 | 4 | АИР250S2 | 75 | 425 | 755 | |
Характеристика насоса (агрегата)
