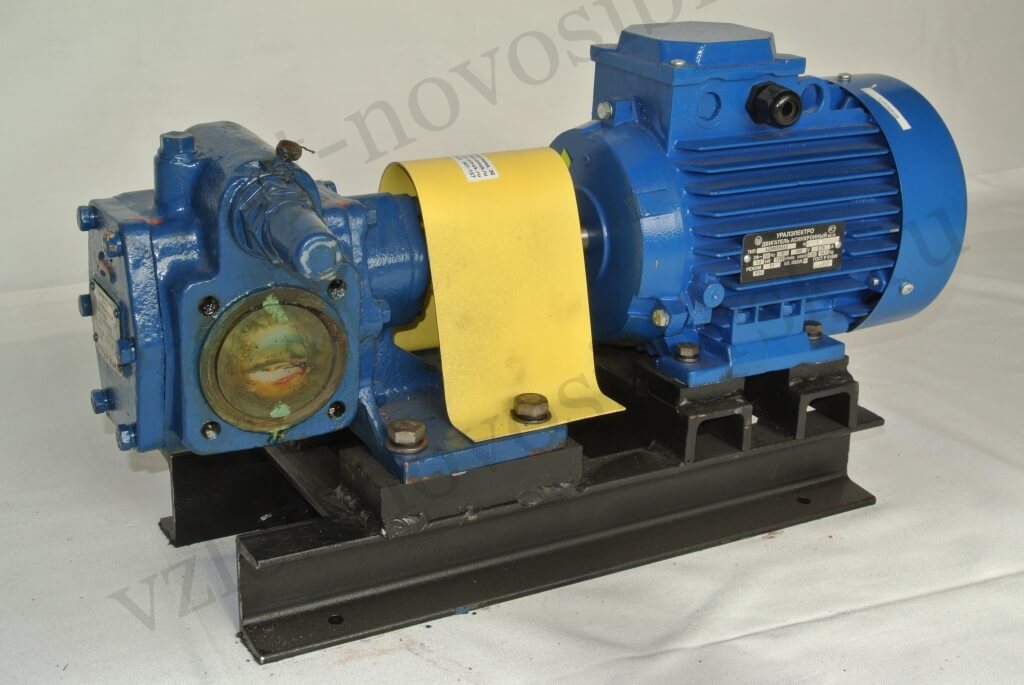

Насосы Ш

Заполните опросный лист и мы пришлём Вам технико-коммерческое предложение!

Насосы Ш предназначены для перекачивания жидких смазывающих продуктов: минеральных и органических масел, нефти, дизельного топлива, мазута и др.

Рабочая среда

Конструкция позволяет перемещать жидкости в большом диапазоне вязкости – 0,018-22,0 см²/с при температуре до +100˚С. Высокотемпературное исполнение, выдерживающее нагрев до +250°С, имеет в кодировке букву Т.

Достоинства заключаются в:

  • компактности;
  • конструктивной простоте;
  • минимальности обслуживания;
  • равномерности подачи.

Технические характеристики

Параметры приводятся для наиболее распространённых моделей Ш40 и Ш80 (в скобках):

  • Подача – 19,5 (37,5) м³/час;
  • Дифференциальное давление – 4 (2,5) кгс/см²;
  • Высота всасывания – 5 м;
  • Электродвигатель: мощность – 5-7 (11-15) кВт, частота вращения – 980 об/мин.

В серию входит также модель Ш3,2-25 с высокой герметичностью и стойкостью к агрессивным свойствам различных реактивов, которая поэтому относится к классу химических.

Устройство и принцип действия

Рабочий орган насоса составляют 2 шестерённые пары с шевронными (косыми) зубцами, связанные внешним зацеплением. Каждая состоит, в свою очередь, из двух одинаковых шестерёнок с обратными друг другу нарезками. На ведущем роторе они посажены с натягом, на ведомом – одна жёстко, другая свободно. Благодаря своей установке, последняя может самоустанавливаться в процессе работы, компенсируя неточность посадки.

Перекачиваемый продукт подаётся в зону, где края шестерён движутся в противоположных направлениях. Он поступает под действием атмосферного давления, поскольку здесь оно ниже. Захваченный зубьями он продвигается между ними к выходному отверстию и выталкивается через него наружу.

Весь механизм смазывается самой прокачиваемой средой. Она выполняет в то же время роль герметика в зазорах между самими шестерёнками и меж ними и корпусом.

Возможность барометрической перегрузки предупреждается предохранительным клапаном. Он находится в канале, связывающем полости нагнетания и всасывания, перепуская жидкость при превышении напором допустимого значения.

Оснащённые двигателем морского исполнения насосы семейства Ш отмечены буквой З в условном обозначении.
