Расшифровка кодировки насоса
- НМШГ8-25-6,3/10-1
- НМШГ – насос масляный шестеренный с обогревом (охлаждением) корпуса;
- 8 – подача насоса в литрах на 100 оборотов;
- 25 – наибольшее давление насоса, кгс/см² ;
- 6,3 — подача насоса в агрегате, м³/ч;
- 10 – давление на выходе из насоса в агрегате кг/см²;
- Рп — регулируемая подача;
- У3 – климатическое исполнение и категория размещения по ГОСТ15150-69.
Примечания:
- Материал проточной части насоса – чугун — не обозначается.
Важно!
Эксплуатационные условия
Насосы и агрегаты выпускаются в климатическом исполнении У, категории размещения 3 или Т2, Т5 по ГОСТ 15150-69. Для заказов Российского морского регистра судоходства (РМРС) насосы (агрегаты) изготавливаются в климатическом исполнении ОМ категория размещения 2 ГОСТ15150-69, и могут устанавливаться на судах морского флота с неограниченным районом плавания, а также в машинном и котельном отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС.
Условное обозначение электронасосного агрегата должно соответствовать индексации, принятой в отрасли насосостроения.
Назначение изделия
Маслонасос шестеренный НМШГ8-25-6,3/10-1 и агрегаты на его основе предназначены для перекачивания битума, пека, рубракса с кинематической вязкостью от 0,75 х 10-4 до 6 х 10-4 м²/с и температурой до 100°С (373 К).

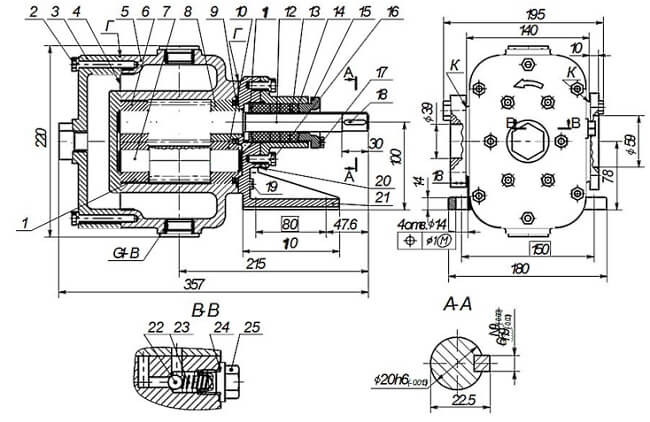

Габаритные размеры насоса НМШГ8-25-6,3/10-1

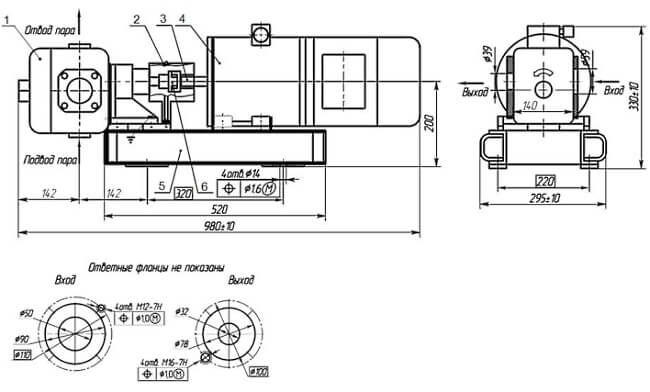

Размеры агрегата
- Средний ресурс изделия до капитального ремонта 10 000 ч.
- Допустимый срок сохраняемости — 2 года.
- Средняя наработка до отказа, ч – 2250.
- Среднее время до восстановления, ч – 35.

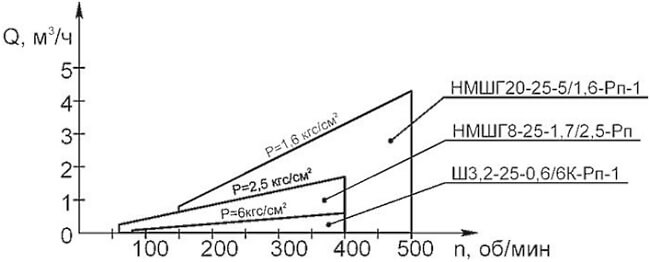

Характеристика электронных агрегатов
- Q — подача, м³/час;
- Р — давление насоса в агрегате, кгс/см²;
- N — мощность насоса, кВт;
- n — частота вращения, об/мин;
- η — КПД, %;
- H — вакуумметрическая высота всасывания, м;
