Расшифровка кодировки насоса

• НМШФ0,6-25-0,25/25Ю-3
• НМШФ 0,6-25 – обозначение насоса по ГОСТ 19027-89;
• 0,25 – подача насоса в агрегате, м³/ч;
• 25 – давление на выходе из насоса в агрегате кг/см²;
• Ю – материал проточной части насоса (бронза);
• 5 — исполнение по электродвигателю;
• Т2 – климатическое исполнение и категория размещения по ГОСТ15150-69.

Примечания:

• Материал проточной части насоса – чугун — не обозначается.

Важно!

Эксплуатационные условия

Насосы и агрегаты выпускаются в климатическом исполнении У, категории размещения 3 или Т2, Т5 по ГОСТ 15150-69. Для заказов Российского морского регистра судоходства (РМРС) насосы (агрегаты) изготавливаются в климатическом исполнении ОМ категория размещения 2 ГОСТ15150-69, и могут устанавливаться на судах морского флота с неограниченным районом плавания, а также в машинном и котельном отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС.

Условное обозначение электронасосного агрегата должно соответствовать индексации, принятой в отрасли насосостроения.

Назначение изделия

Насос масляный шестеренный НМШФ0,6-25-0,25/25Ю-3 и агрегаты на его основе предназначены для перекачивания нефтепродуктов (нефть, масло, мазут, дизельное топливо) без механических примесей с кинематической вязкостью от 0,018 х 10^-4 до 5,4 х 10^-4 м²/с (1,08…70°ВУ), без механических примесей, температурой до 90°С (363 К).

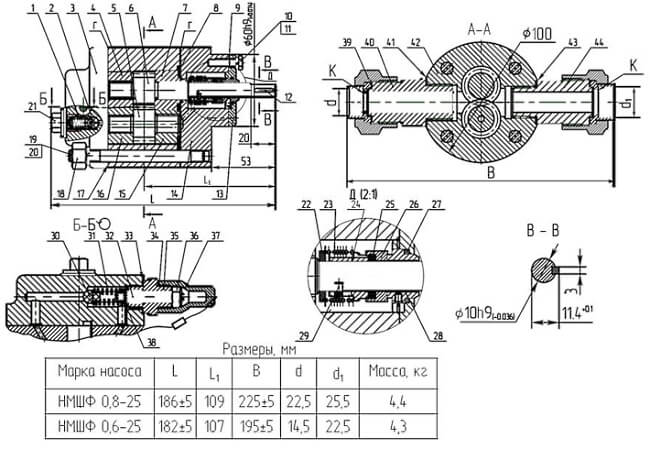

Габаритные размеры насоса НМШФ0,6-25-0,25/25Ю-3

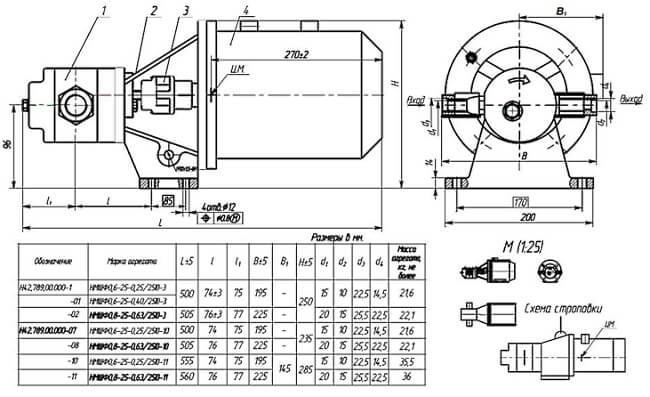

Размеры агрегата

• Средний ресурс изделия до капитального ремонта 40 000 ч.
• Допустимый срок сохраняемости — 2 года.
• Средняя наработка до отказа, ч – 4500.
• Среднее время до восстановления, ч – 5.

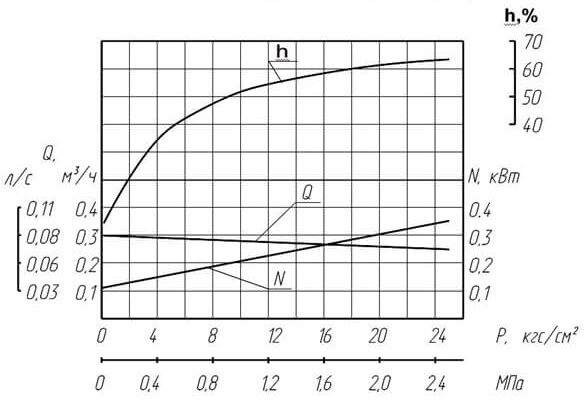

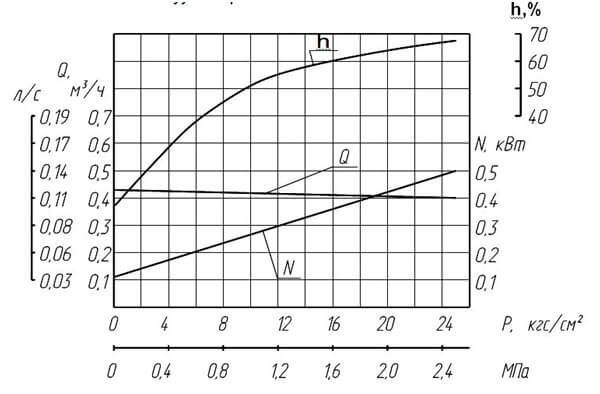

Характеристика электронных агрегатов

Жидкость — масло.
Кинематическая вязкость — 0,75*10-4 м2/с (10о ВУ).
Частота вращения — 16,3 с-1 (980 об/мин).
Вакууметрическая высота всасывания — 5м.

• Q — подача, м³/час;
• Р — давление насоса в агрегате, кгс/см²;
• N — мощность насоса, кВт;
• n — частота вращения, об/мин;
• η — КПД, %;
• H — вакуумметрическая высота всасывания, м;
