Назначение и эксплуатация

Насос трехвинтовой А1 3В и агрегаты электронасосные на его основе предназначены для перекачивания неагрессивных жидкостей без абразивных примесей, обладающих смазывающей способностью, с кинематической вязкостью от 0,1×10-4 до 7,5×10-4 м²/с (от 1,9 до 1000 ВУ) и температурой до 353 К (80°С).

Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости. При перекачивании жидкостей, аналогичных дизельному топливу, давление на выходе должно быть снижено до 0,5 МПа
(5,0 кгс/см²). Верхний предел вязкости ограничивается частотой вращения и мощностью комплектующего привода.

По согласованию с предприятием-изготовителем допускается применение насосов для перекачивания жидкостей с температурой до 373 К (100°С).

Насос относится к изделиям общего назначения (ИОН) вид 1 (восстанавливаемый) ГОСТ 27.003-90. Климатическое исполнение У, категория размещения при эксплуатации 3, а так же климатическое исполнение Т, категория размещения при эксплуатации 2 по ГОСТ 15150-69.

Устройство насоса

По принципу действия трехвинтовой насос — объемный. Насос состоит из следующих основных деталей и сборочных единиц:
корпуса с крышками, обоймы, одного ведущего и двух ведомых винтов, торцового уплотнения.

Внутри корпуса вставлена обойма с тремя смежными цилиндрическими расточками, в которых расположены один ведущий и два ведомых винта, служащих для уплотнения ведущего винта. Профиль нарезки винтов специальный, обеспечивающий их взаимное сопряжение, нарезка двухзаходная, на ведущем винте левая, на ведомых — правая.

При вращении винтов во всасывающей камере насоса создается разряжение, в результате чего перекачиваемая жидкость под давлением атмосферы поступает во впадины нарезки винтов, взаимно замыкающихся при их вращении. Замкнутый в нарезке винтов объем жидкости перемещается в обойме прямолинейно без перемешивания и вытесняется в нагнетательную полость. Направление входа и выхода перекачиваемых жидкостей на рисунках указано стрелками.
Тип уплотнения вала — торцовое (одинарное или двойное).

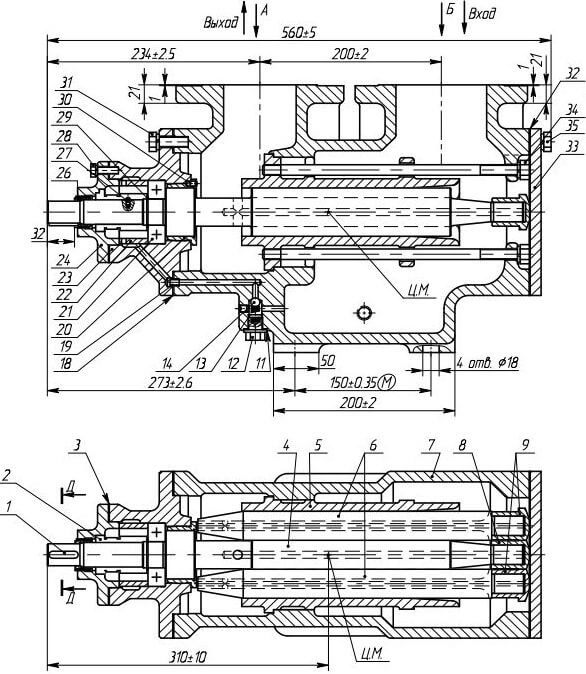

Винтовой насос А13В 16/25-20/6,3Б-4

Условные обозначения

Насосный агрегат А1 3В 16/25-20/6,3Б-3 У2 ТУ 26-06-1546-89.

где, А1 — конструктивное исполнение насоса;

3В — насосы трехвинтовые;

16 — теоретическая производительность насоса в литрах на сто оборотов;

25 — расчетное давление насоса в кгс/см²;
20 — производительность насоса в агрегате в м³/ч;

6,3 — максимальное давление создаваемое насосом в агрегате в кгс/см²;
Б — обозначение материала обоймы — бронза;
1 — исполнение агрегата по двигателю;
У — климатическое исполнение агрегата;
2 — категория размещения агрегата;
ТУ 26-06-1546-89 технические условия на поставку.

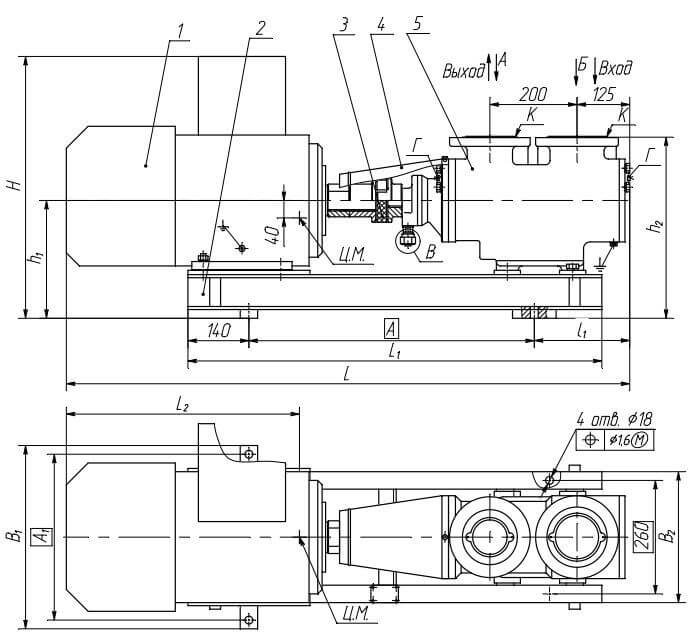

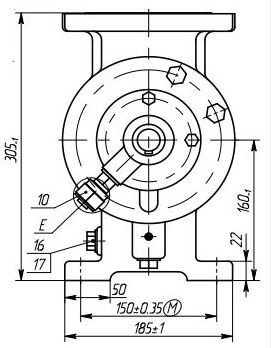

Габаритные размеры

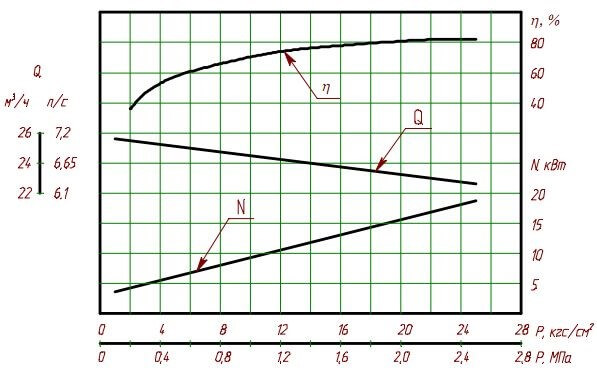

Гидравлическая характеристика

Средний pecypc изделия до капитального ремонта, 25 000 часов.
Средний срок службы — 6 лет.
Срок сохраняемости — 2 года.
Средняя наработка до отказа 6500 часов.
Среднее время до восстановления — 4,5 ч.
