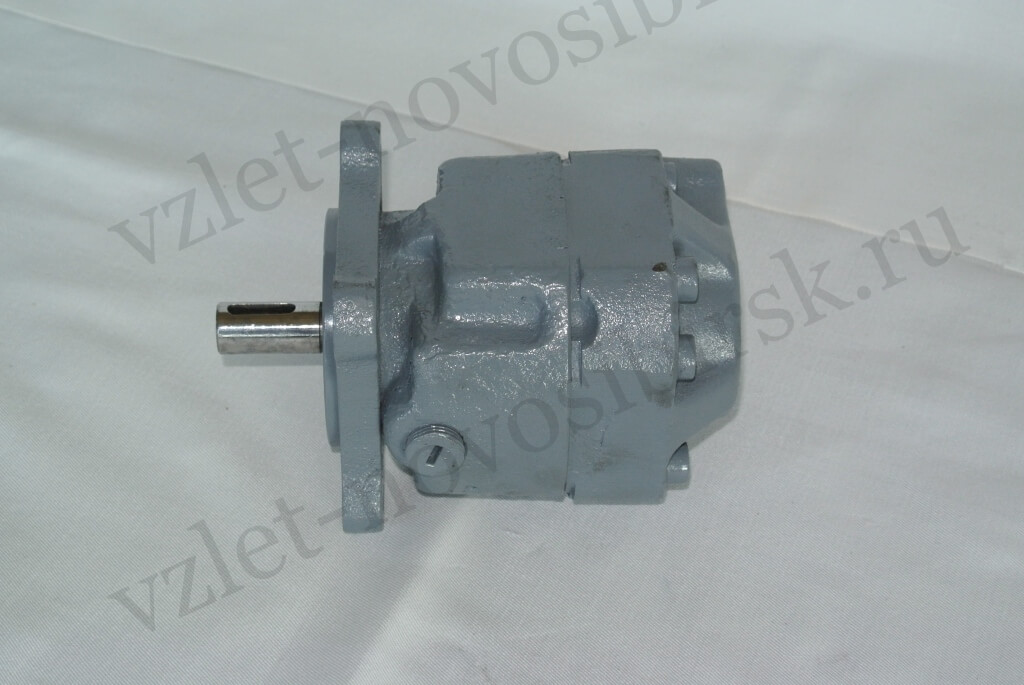

Насосы пластинчатые типа НПл

Заполните опросный лист и мы пришлём Вам технико-коммерческое предложение!

Насосы – механизмы для питания рабочей жидкостью различных систем гидропривода. В станочном парке ими оборудованы более 90% единиц.

Условия эксплуатации

Рассчитаны для подачи масел типа ИГП 38 и ВНИИ НП-403 с:

  • классом чистоты не менее 12;
  • содержанием твёрдых примесей с величиной до 10 мкм (допустимо – до 25 мкм);
  • температурой -10÷+ 60° С.
  • кинематической вязкостью при давлениях до:
    • 16 МПа (или 160 кгс/см²) – 25÷213 мм²/с);
    • 6,3 МПа (63 кгс/см²) – 20÷400 мм²/с.

Климатическое исполнение – УХЛ4.

Конструкция и принцип действия

По типу устройства насос является пластинчатым. Рабочий органом является ротор с пластинами в пазах. Профиль стенки статора таков, что при перемещении лопастей вдоль неё объём между её смежной парой и непрерывно изменяется. В той части полости корпуса, где он начинает увеличиваться, находится отверстие всасывания. Там, где он уменьшился до минимума, располагается патрубок нагнетательный.

Отличительная черта семейства насосов НПл состоит в наличии двух линеек – однопоточного и двухпоточного. Последние подают масло в две магистрали одновременно, причём забор осуществляется через одно окно.

Существует также ряд НПлР с регулированием номинальной подачи. Для этого в конструкциях имеются поршни, при помощи которых можно изменять эксцентриситет статорного кольца.

Установка

Изделие монтируется в любой пространственной ориентации. Его вал с приводным следует сочленять через упругую муфту с радиальной соосностью не хуже 0,1 мм. При этом он не должен испытывать никакого усилия, кроме вращающего.

Устройство должно быть защищено от избыточного, выше номинального, давления. Поэтому на выходе необходим настроенный на эту величину предохранительный клапан с расходом не меньше производительности насосного механизма.

Минимальная ёмкость питающего бака принимается равной двухминутному объёму прокачанной жидкости при непрерывной работе. Производителями рекомендуется установка фильтра с тонкостью очистки 10 микрон, что повысит надёжность и долговечность. Запускать насос следует при минимальной нагрузке после напуска среды в его полость.

В сухом состоянии пуск категорически запрещён!
