Двигатель является приводным силовым механизмом для исполнительного оборудования. Он либо монтируется на несущей раме последнего, либо оба устанавливаются на одном фундаменте (опоре) или каждый на собственном. Монтаж электродвигателя производится крепёжным метизом (болтами, шпильками) через специально предназначенные для этого отверстия на фланце или на лапах изделия. Прилагать чрезмерные усилия при этом недопустимо.

Соединения валов

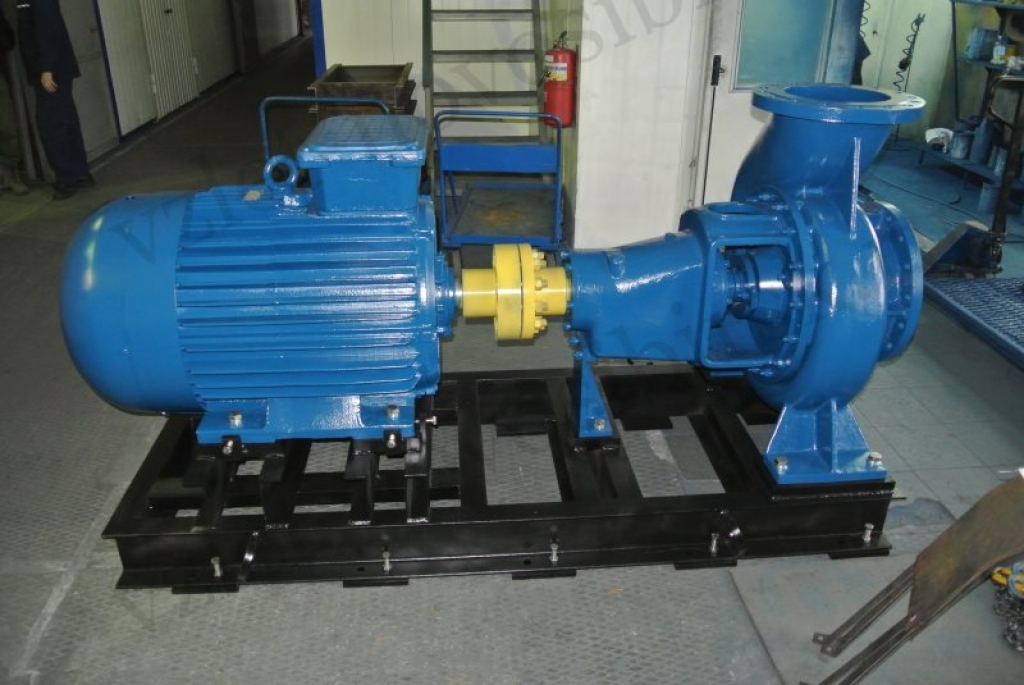

Валы электродвигателя и исполнительного механизма можно соединять четырьмя методами:

  • при помощи муфты (упругой или жёсткой);
  • посредством ремня;
  • через шестерёнку;
  • непосредственно (насадкой на вал электродвигателя рабочего органа исполняющего устройства).

Какой из способов приемлем, зависит от конструкции приёмной части ведомого оборудования.

Монтаж электропривода

Сагрегатированные вместе электродвигатели и исполнительные механизмы не должны ухудшать технические характеристики друг друга и, тем более, являться источниками дефектов. Поэтому при монтаже электродвигателя нужно следить за тем, чтобы:

  • являющийся рабочим конец вала при монтажных и демонтажных операциях не подвергался лишним нагрузкам;
  • сопрягающие элементы с применением полушпонки (полумуфты, шкивы, шестерни, крыльчатки и т. п.) были предварительно подвергнуты тщательной динамической балансировке.
  • при насадке передающих элементов подшипники не испытывали чрезмерного механического воздействия. Для его предотвращения вал нерабочим концом должен упираться о прочный упор. Насаживаемый элемент для расширения его внутреннего отверстия нагревают до +80°С. Использовать удары во время такой операции не допускается.

Особенности выполнения сопряжения

Наибольшее распространение имеют муфтовый и ременной способы передачи вращающего момента от электродвигателя к ведомому оборудованию. Специфика каждого заключается в следующем.

Передача муфтовая

Требуется очень точная центровка обоих валов как в аксиальном, так и в радиальном направлении. Несоосность не может быть выше 0,05 мм. Диаметр условно измеренного круга для определения аксиальной несоосности – 200 мм. Измерения её проводятся в 4 точках на периметре муфты с угловым расстоянием 90° между ними при вращении обеих полумуфт одновременно.

Наименьшая величина теплового зазора меж полумуфтами – 3 мм.

Передача ременная

Электродвигатели и исполнительные механизмы устанавливаются с высокой параллельностью валов.

Ремни натягиваются вначале с предварительным усилием, не превышающим пределы допустимых нагрузок на рабочий конец вала. Для регулировки натяжения ремня у исполнительного механизма должно быть предназначенное для этого приспособление (салазки, ролик и др.). Натяжение проводят до тех пор, пока ремень перестанет проскальзывать на шкивах.

Расчёт диаметра ведущего шкива

Минимальное значение этой величины Dmin зависит от передаваемой мощности Р, скорости вращения вала двигателя n, допустимого радиального усилия на рабочий конец вала FR. Величина последнего параметра зависит от места приложения силы. Эффективность передаваемого усилия определяется также конфигурацией ремня и условиями работы. Эта специфика учитывается специальным коэффициентом k (например, для ремня клинового при условиях эксплуатации нормальных k = 2,5). Выражение для расчёта Dmin в мм будет следующим:

Dmin = 2·107 × k × P / (n × FR).

Здесь: Р в кВт, n в об/мин, FR в Н.
