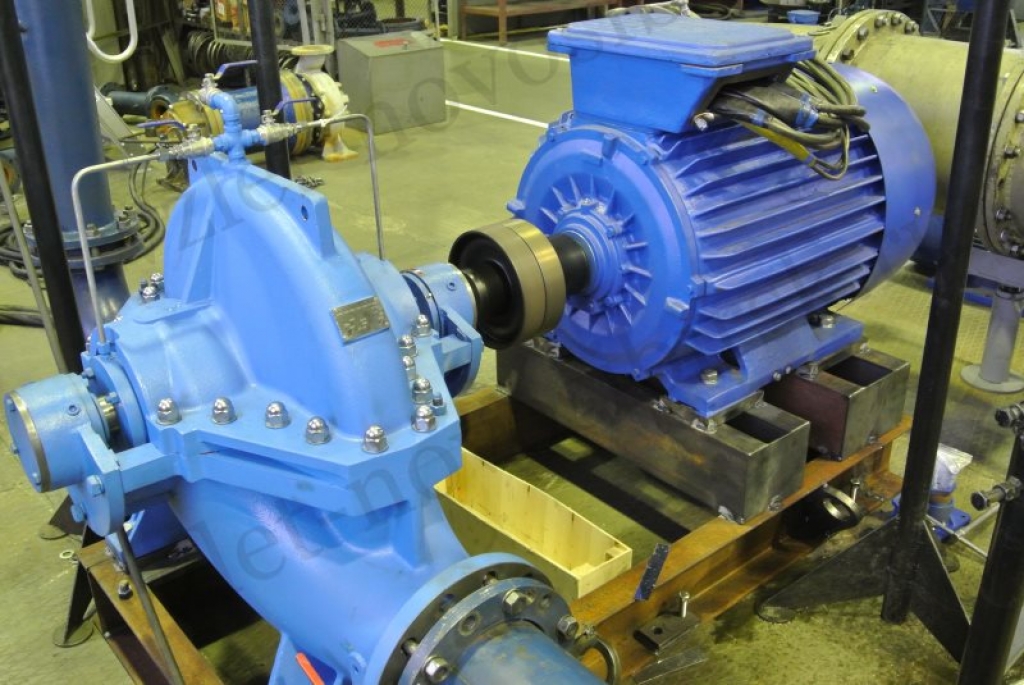

Концы статорных обмоток электродвигателя закреплены в клеммах коробки выводов, в которую подводятся и провода кабеля питания. Заземляющий проводник крепится к болту заземления. На внутренней стороне крышки клеммной панели находятся схемы электрического подключения обмоток и питающего кабеля.

При помощи перемычек, находящихся на панели, выполняется соединение «треугольником» (Δ) или «звездой» (Y).

Электродвигатель на два напряжения поставляется с соединением обмоток на высшее из них значение. Иное соединение может быть заявлено при заказе.

Подсоединение питающего кабеля

Клеммные коробки, которыми снабжены электродвигатели, допускают подвод кабелей с жилами из меди с оболочками из пластика или резины или в металлорукаве. Сечения жил рассчитываются исходя из потребности обеспечения указанного на заводской табличке изделия значения тока. Провода должны также кратковременно выдерживать пусковое значение тока.

Вводятся кабели через 1 или 2 штуцера либо через удлинитель. Кабели питания устанавливаются либо под сухую разделку, либо заделываются эпоксидным закрепляющим составом.

Силовой кабель, заводимый в электродвигатели, обязательно должен иметь наконечники. Закреплять их на контакте болте нужно только в указанном порядке. При подведении кабель должен быть свободен от всякого механического напряжения (натяга, скручивания) и надёжно закрепляться в устройстве ввода. Качество электрического контакта болтов с выводами должно обеспечиваться затягиванием гаек с моментом не выше предписанного.

Заключительные процедуры

Внимание! Прежде чем подключать двигатель к электропитанию, обязательно следует выполнить заземление.

После подключения кабеля питания к электродвигателю следует:

  • убедиться в надёжности закрепления его проводов на клеммах и уплотнения его в штуцере;
  • проверить свободу расположения кабеля без натяжения;
  • обеспечить невозможность возникновения скручивания и натяжения кабеля в процессе работы двигателя или исполнительного механизма;
  • проконтролировать подключение устройств температурной защиты у исполнения Б.

В завершение коробка выводов должна быть плотно закрыта крышкой с применением уплотняющих прокладок.
