Насосы СД

Заполните опросный лист и мы пришлём Вам технико-коммерческое предложение!

Насосы СД – сточно-динамические агрегаты. Предназначаются для перекачивания канализационных и иных, схожих с ними по консистенции, жидкостей.

Рабочая среда

  • от слабокислотной до слабощелочной (рН = 6÷8,5);
  • с максимальной плотностью 1050 кг/ м³;
  • с температурой до 80˚С.

Содержание твёрдого вещества в ней не должно превышать 1 % объёма жидкости. Микротвёрдость частиц величиной до 0,5 см может достигать 9 ГПа.

Устройство

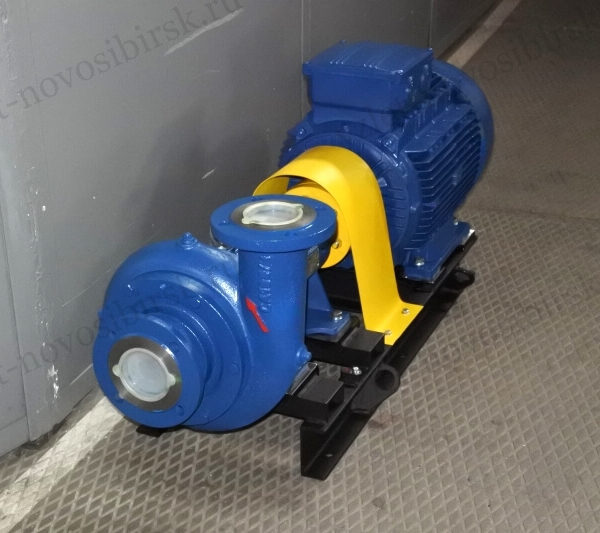

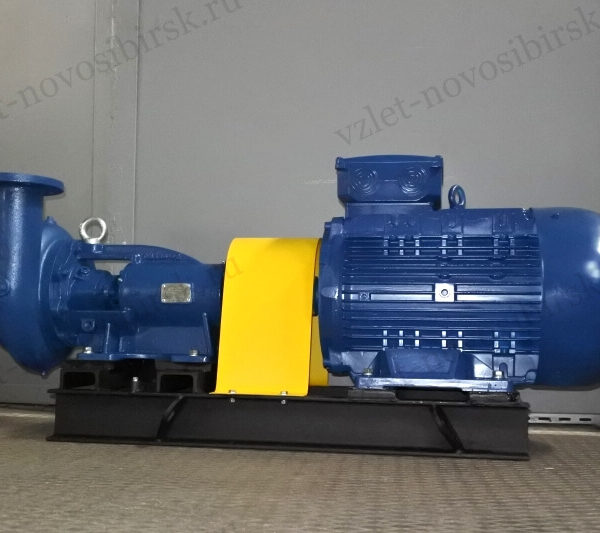

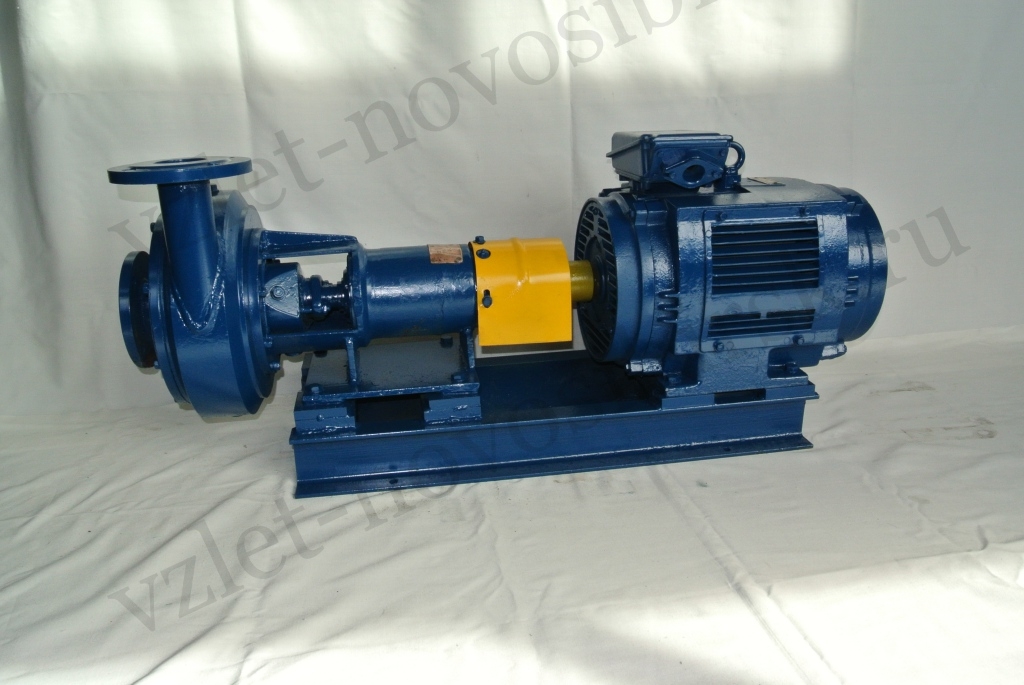

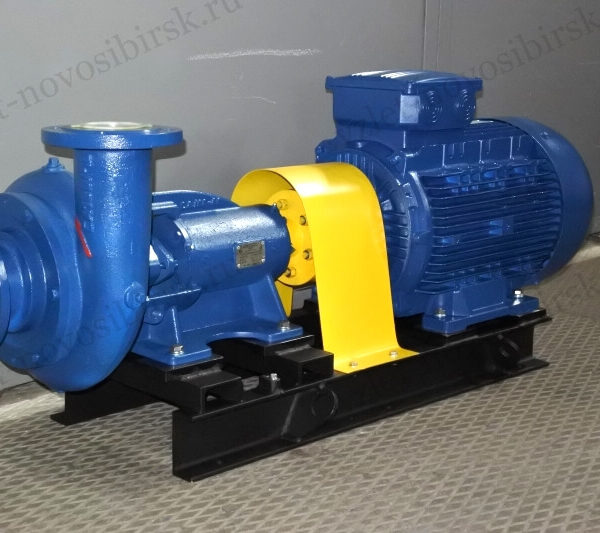

Насос СД – горизонтальной консольной конструкции с одной ступенью. Среда для перекачки подаётся вдоль оси, напорный патрубок расположен перпендикулярно всасывающему и может занимать 4 положения с шагами по 90°.

Долговечность механизма обеспечивается:

  • Материалом проточной части. Используется серый чугун, имеющий высокую стойкость к механическому истиранию.
  • Уплотнительными кольцами. Они надёжно защищают патрубки от преждевременного износа.
  • Высококачественной смазкой подшипников. Применяется консистентная, не теряющая своих свойств в большом температурном диапазоне.
  • Упругой муфтой. Хорошо сглаживает вибрации и колебания, компенсирует динамические нагрузки на фазе старта и останова.
  • Эффективным охлаждением сальников. Вода для гидрозатвора не только уносит выделяющееся тепло, но заодно предохраняет уплотнение от изнашивания. Следует только соблюдать требуемые параметры: избыточное давление – 0,05÷0,1 МПа, температура при подаче – 10°С÷40°С, максимальные величины размера твёрдых частиц – 0,2 мм, их концентрации – 0,1% всего объёма.

Срок службы будет выше у агрегата с меньшим диаметром рабочего колеса. В этом случае снизится и энергопотребление. Но надо иметь в виду, подрезка ротора несколько снижает КПД.

Насосы, снабжённые электродвигателем взрывозащищённого исполнения, можно использовать во всех взрывоопасных зонах, кроме класса В-1.

Кодировка

Номенклатурное обозначение изделия очень короткое и содержит только самую основную информацию:

  • тип насосного оборудования (сточно-динамический);
  • величину подачи в м³/час и напора в м в виде дроби;
  • индекс обточки, если она выполнена (первая – а, вторая – б).

Например: модель СД 50/56б с рабочим колесом второй обточки способен подавать 50 куб. м среды в час с напором 56 м.
