Для устройств, перемещающих вещества в газообразном состоянии, устоялись названия по направлению действия: для откачивающих – вакуумные насосы, нагнетающих – компрессоры. Термин газовые насосы закрепился за оборудованием, перекачивающим сжиженный газ углеводородной группы.

Особенности

В связи со спецификой свойств рабочей среды агрегаты, по сравнению с другими жидкостными, должны обладать:

  • повышенным напором ввиду меньшей, чем у воды, плотности перегоняемой субстанции;
  • нечувствительностью к возможности парообразования в канале всасывания;
  • достаточной герметичностью для предотвращения утечки вовне на напорной части и внутрь – на входной;
  • взрыво- и пожаробезопасностью;
  • инертностью материалов изготовления к веществам категории IIA группы Т2 по ГОСТ Р51330.11.

Одной из опасностей при работе любого такого устройства является кавитация. В ГОСТ 31839-2012 констатируется применение, как правило, герметичной центробежной конструкции. Лучшие антикавитационные свойства среди механизмов этого типа у циркуляционных. Но существуют и другие конструктивные решения: шестерёнчатые, пластинчатые, вихревые и поршневые. Последние допускаются для небольшой средней скорости подачи.

Оставшаяся в нагнетательном тракте после рабочего цикла жидкость должна быть возвращена в исходную ёмкость. Для этого линию перекачки необходимо всегда оборудовать байпасом.

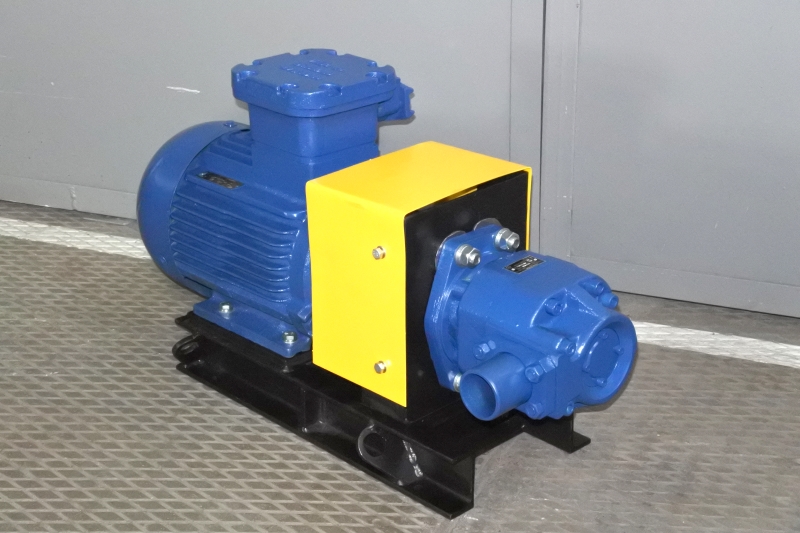

Насосы пластинчатые НПСГ

Предназначаются для закачки любого сжиженного газового топлива углеводородного ряда в баллоны для автотранспорта, газовых котлов и плит.

Конструкция и принцип действия

Устройство имеет пластинчато-роторную конструкцию. Ротор эксцентричен относительно статора. Роторные шиберы образуют в статорной полости сектора с изменяющимся объёмом. Патрубки находятся по обе стороны от минимального зазора ротор-статор. Здесь объём секторов минимален. При вращении же вала он у всасывающего патрубка всегда растёт с уменьшением давления, у нагнетательного же – наоборот.

Правила монтажа
  • Газовый насос всегда устанавливается с подпором с подачей сжиженного газа в него самотёком.
  • Линия всасывания должна быть максимально короткой.
  • Байпасный трубопровод нельзя подключать к всасывающему.
