Насосы ВКС

Заполните опросный лист и мы пришлём Вам технико-коммерческое предложение!

Насосы ВКС – самовсасывающие агрегаты вихревого принципа действия консольного типа и горизонтального расположения.

Рабочая среда

Жидкости, близкие к воде по вязкости и коррозионной активности. Предельно допустимые значения величины: первой – 36 сСт (36·10-6 м²/с), второй – 0,1 мм/год.

Твёрдые частицы не должны быть больше:

  • по размерам 0,05 мм;
  • по количеству – 0,01% массы среды.

Стандартное уплотнение вала – сальниковое, не допускающее применение изделия к веществам с токсичностью и пожаро/взрывоопасностью.

Технические данные

  • Производительность – от 1 до 10 л/с (от 3,6 до 36 м³/ч);
  • Напор – от 16 до 45 м;
  • Максимальная высота всасывания – от 3 до 4 м;
  • Продолжительность самовсасывания – до 600 с;
  • Максимальное давление на входе – 0,25 МПа (2,5 кгс/см²);
  • КПД (в оптимальном режиме): насоса – 28-41%, агрегата – 22-32%;
  • Предельно допускаемый кавитационный запас – 4-7 м;
  • Утечка через сальник – не более 0,3-10 л/ч (50-170 капель в минуту);
  • Электродвигатель:
    • питание – сеть переменного тока 50/60 Гц с напряжениями 220/380/660 В;
    • скорость – 24 с-1 (1450 об/мин) или 16 с-1 (970 об/мин);
    • мощность – 1,2-27 кВт.

Особенности конструкции

Отличается от одинакового типоразмера ВК только наличием напорного колпака. Он присоединяется к нагнетательному патрубку (на большей дуге кольцевого канала). У модели ВКС10/45 внутри колпака есть воздухоотвод. Приспособление способствует созданию в рабочей камере разрежения в 0,6-0,7 атм за счёт возникающего эжекторного эффекта.

На начальной фазе полость корпуса должна быть залита водой. В самовсасывающем режиме насос ВКС можно удерживать до 10 минут.

Материал изготовления (кодируется буквами) – чугун (А), бронза (Б) или нержавеющая сталь (К). Температурные пределы для прокачиваемого продукта: верхний – +85°С, нижний для изделия:

  • чугунного – 258К ( -15°С),
  • бронзового и стального – 233К (-40°С).

Кодировка

В номенклатурном обозначении показаны дробью величины: в числителе – подачи в л/сек, в знаменателе – напора в метрах. Далее – код материала, климатическое исполнение (У2, У3.1 или ОМ2) с категорией размещения и номер технических условий.

Например: ВКС2/26 Б-ОМ2 с деталями из бронзы, который можно использовать на суше и на море с установкой под навесом, обеспечивает скорость перекачки 2 литра в секунду (7,2 м3/ч) на высоту до 26 м.

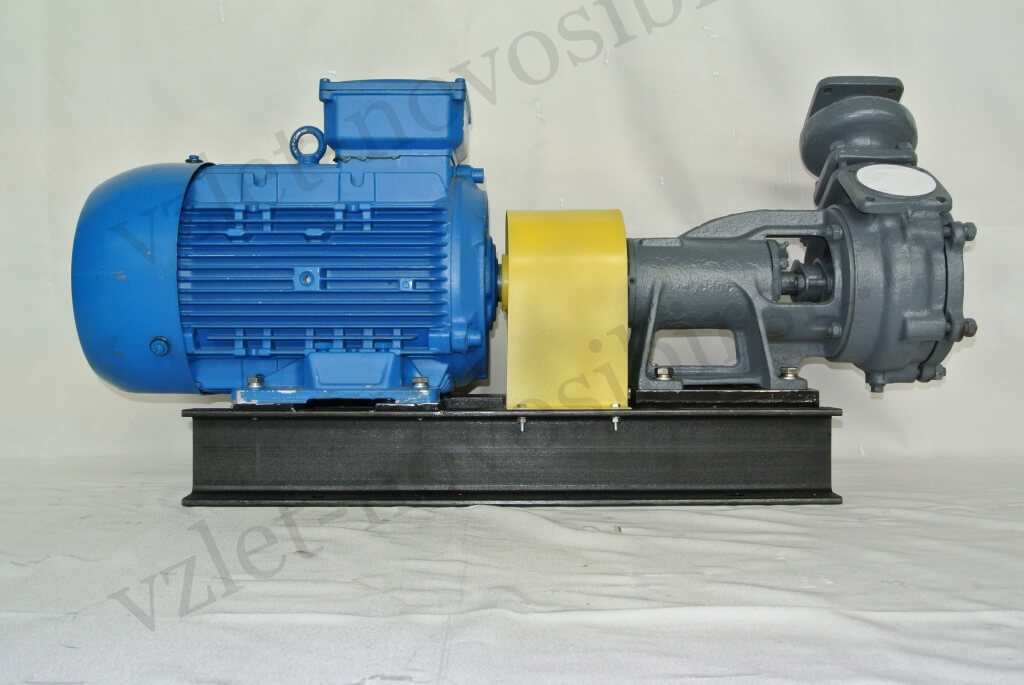

Фото

Насосы ВКС
