Конструкция

Главные отличия от центробежной состоят в:

  • Конфигурации рабочего колеса. У вихревых – это импеллер. Он представляет собой сплошной диск с часто расположенными (числом до 50) перегородками на краю, чаще прямыми и перпендикулярными к оси вращения. У большинства моделей он открытый, но бывает и закрыт периферийным ободом.
  • Геометрии камеры. В сечении – круг, а не спираль.

Благодаря множественности лопаток, вращающееся с большой скоростью рабочее колесо, создаёт поток жидкости, который выходит из полости устройства с повышенной кинетической энергией. Характер вихря способствует также сильному перепаду давления внутри корпуса.

Достоинства

Преимуществами перед другими агрегатами подобного класса являются:

  1. Самовсасывание. При пуске у оси создаётся разрежение воздуха достаточное для подъёма воды с глубины 8-9 м.
  2. Способность перекачивать летучие жидкости и с высоким содержанием газов.
  3. Реверсивность. Изменением направления вращения можно перекачивать среду в противоположную сторону.
  4. Компактность. Камера и диск меньше, чем у ближайшего конкурента по малогабаритному насосному оборудованию – центробежному.
  5. Предельная лёгкость обслуживания. Число деталей минимально, их конструкция проста. Охлаждение и смазка подшипников скольжения осуществляется перекачиваемой средой. Агрегат легко встроить в систему автоматического управления.

Внимание! Ввиду высокой скорости вращения импеллера недопустимо попадание в проточную камеру твёрдых механических частиц. На входной линии обязательно наличие улавливающего фильтра.

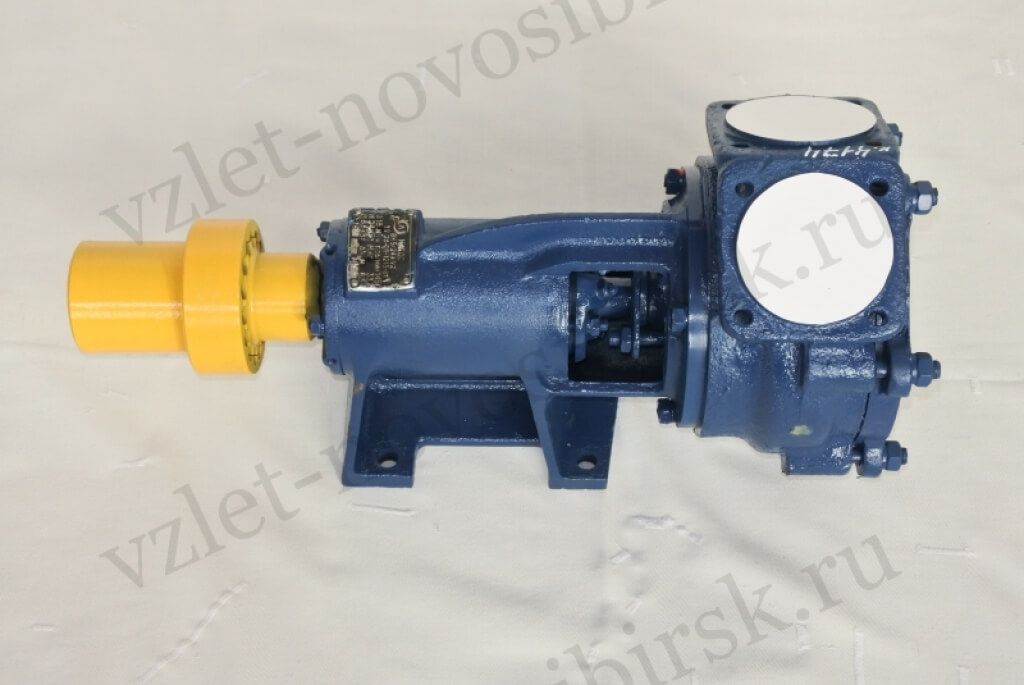

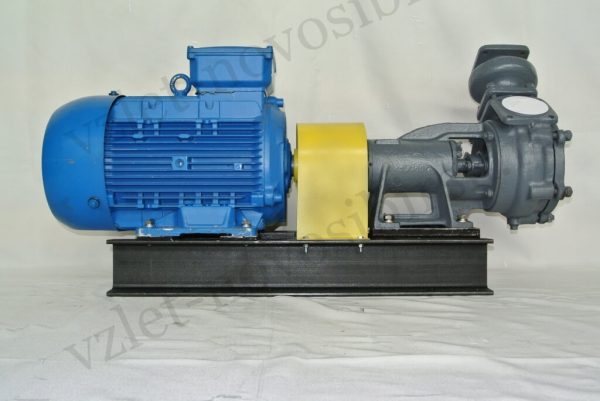

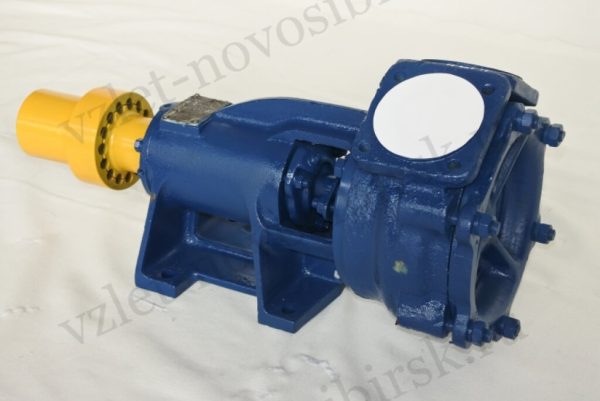

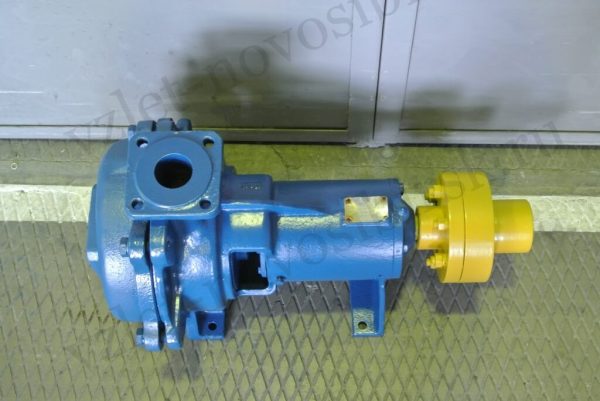

Признаком конструкции является литера «В» в маркировке. Модель с теплообменником имеет дополнительную литеру «О». Например, при помощи насоса ВКО можно перемещать среды, которые могут застывать в эксплуатационных условиях.

В двухступенчатых насосных устройствах серии ЦВК – центробежно-вихревых – совмещены преимущества обоих принципов действия. В них устранён главный недостаток чисто вихревых – невысокий КПД.
