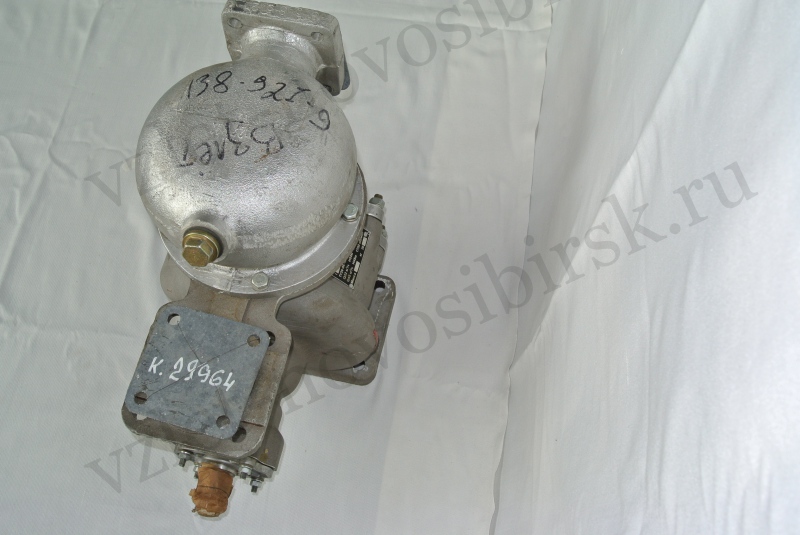

Насосы СЦЛ 20/24 – самовсасывающие устройства для перекачивания нефтепродуктов, используемых как топливо. Часто используются для оснащения топливораздаточных автосредств и стационарных терминалов.

Рабочая среда

Кроме жидких топливных веществ, пригодны для перемещения воды, спиртов, технических масел с химической нейтральностью, очищенных от механических примесей с:

  • вязкостью до 2·10-5 м²/с;
  • температурой от -40˚С до +50˚С.

Характеристики

Величины зависят от быстроты вращения ротора, составляющие для электроприводных 1450 или 1700 об/мин. В скобках они приведены для повышенной скорости:

  • Подача – 32 (45) м3/ч;
  • Напор – 54 (45) м;
  • Мощность – 18,5 (24) кВт;
  • КПД – 33%;
  • Допустимый кавитационный запас – 1,5 (5) м;
  • Высота самовсасывания – 5,5 м;
  • Габариты – 478×460×285 мм;
  • Вес – 35 кг.

При подключении к ВОМ техсредств необходимо использовать редуктор, обеспечивающий указанные скорости.

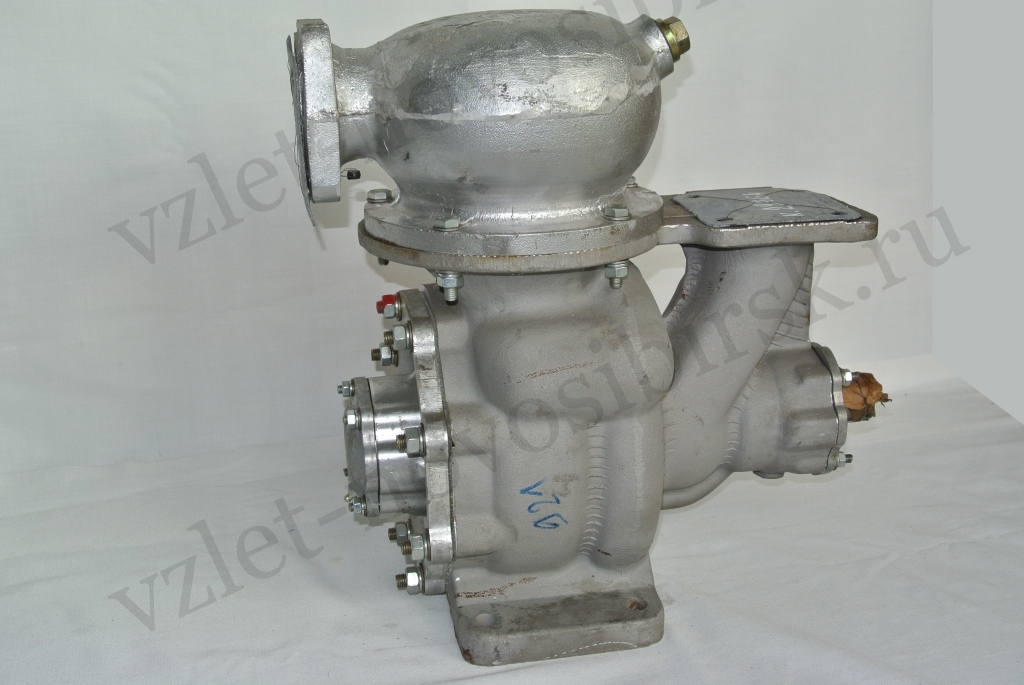

Конструкция

Состоит из двух ступеней, центробежной и вихревой. Рабочие колёса закрытые. Круглый спиральный отвод между ними имеет геометрию, исключающую кавитацию в потоке. Двухступенчатость позволяет реализовать в одном устройстве все преимущества двух схем. В выходной отсек жидкость попадает, уже приобретя во входном большую кинетическую энергию. Высокие показатели насоса СЦЛ 20/24 обеспечиваются: по производительности – первой ступенью, по давлению на выходе – второй.

Открытого типа канал способствует уравновешиванию сил, действующих по оси вихревого колеса, не давая ему касаться торцами стенок корпуса. На конце выходной камеры находится воздуховод для реализации самовсасывания.

Вал опирается на шариковые подшипники, уплотнитель – торцевой. Проточная часть может быть изготовлена из бронзы или алюминиевого сплава.

Изделие производитель поставляет в готовом к эксплуатации состоянии. Агрегат АСЦЛ 20/24 на его базе оснащается взрывозащищённым двигателем, допускающим использование в зонах опасности: В – I (а, б и г), IIа; П – I и II.

Запрещается:

  • монтировать трубопроводы с возможностью создания механических напряжений на патрубках;
  • запускать насос незаполненным и при закрытой задвижке в линии нагнетания;
  • удерживать в самовсасывающем режиме более 5 минут.
