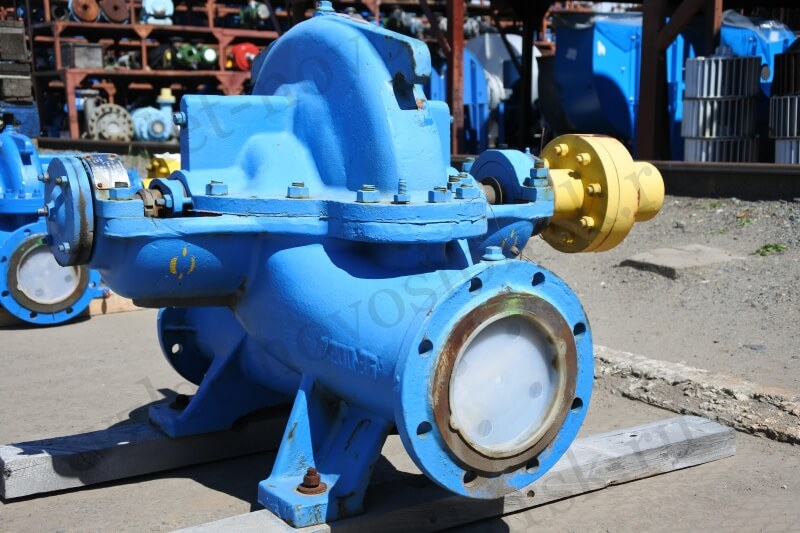

Насос Д200-36а

Напор (м)
29
Подача (м³/ч)
190
Частота вращения (об/мин)
1450
Потребляемая мощность (кВт)
30
Допускаемый кавитационный запас (м)
5.30

Конструкция насосов Д200-36а: горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.

Другие модели насосов двустороннего входа смотрите на странице Насосы Д, 1Д

Материалы проточной части насосов: рабочее колесо - чугун СЧ25, вал - Сталь 45.

Уплотнение вала: сальниковое.

Перекачиваемые среды:

  • вода и жидкости, сходные с водой по вязкости и химической активности;
  • температура перекачиваемой жидкости – от +1 до +85°С;
  • допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.

Технические характеристики

Типоразмер насоса Параметры Параметры электродвигателя
Q, м.куб./ч H, м. ДКЗ, м Марка Мощность, кВт n, об/мин
Д200-36а 190 29,7 5,3 АИР 180 M4 30 1450

Размеры насоса

Тип насоса Размеры в мм
L L1 l l1 l2 l3 l4 l5 В
Д200-36 830 458 510 З00 З40 160 З40 160 800
Тип насоса Размеры в мм
B1 Н H1 Н2 Н3 А1 А2 А3 h
Д200-36 373 620 З50 224 162 430 260 260 З5
Тип насоса Размеры в мм
D D1 D2 D3 D4 D5 D6 D7 d
Д 200-36 260 225 202 150 235 200 178 125 18
Тип насоса Размеры в мм Р, МПа Масса, кг
d1 d2 d3 n n1 b Вх /вых
Д 200-36 18 З2 8 8 10 0,6/0,6 240

Размеры насосного агрегата

Тип насоса Размеры, мм Электродвигатель Масса агрегата, кг
L L1 l l3 B B1 A H h n Марка Мощность, кВт Масса эл/дв, кг
Д200-36 1540 1170 185 800 800 500 440 830 560 4 АИР180М4 30 190 557
