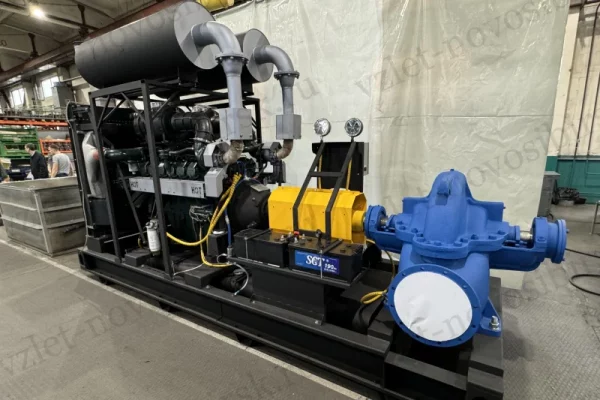

Дизельная насосная станция

Дизельная насосная станция

Дизельная насосная станция перекачивает жидкости от простой чистой воды до бытовых и промышленных стоков в водоочистных и канализационных системах.

Заполните опросный лист и мы пришлём Вам технико-коммерческое предложение!

Опросный лист
Дизельные Насосные Агрегаты (ДНА) или станции (ДНС)
Организация (*)
название вашей организации
Контактное лицо (*)
ФИО
Ваш город (*)
город организации которой мы будем выставлять ТКП
Телефон (*)
укажите код города
e-mail (*)
проверьте правильность, пробелы в адресе не допустимы
Почтовый адрес
Подача
укажите величину подачи
м³/ч
Напор
укажите величину напора
м
Высота всасывания
укажите высоту всасывания
м
Назначение
выберите назначение агрегата
Климатические условия: Температура (мин – макс)
Введите пожалуйста максимальное давление на входе
град. Цельсия
Место и условия установки (здание, навес, открытая площадка, иное помещение, отапливаемое, не отапливаемое)
дополнительные требования
Invalid Input
Безопасность
Неверный ввод

Описание

Возможно применение насосов для перекачивания разных жидкостей от чистой воды до песчано-гравийных и шламовых жидкостей. В том числе фекальных и канализационных жидкостей. Температура перекачиваемых жидких сред может колебаться от нуля и до девяносто градусов Цельсия.

Дизельные насосные станции имеют следующие области применения:

- водоотведение;
- аварийные работы;
- орошение;
- водоснабжение;
- пожаротушение, и т.п.

Дизельная насосная станция обладает характеристиками:

• Производительность составляет до 2000 м³/ч;
• Мощность используемых двигателей: обычно 62 л/с ( или 46кВт);
• Напор – до 400 м.

Дизельная насосная станция может быть:

- стационарной;
- на понтоне;
- передвижной;
- в утепленном павильоне.

Дизельные насосные станции имеют особенности:

• Данные станции готовы к работе с минимальной комплектацией установки;
• Двигатели российского производителя позволяют существенно упростить обслуживание станции, в соответствии с чем снижается стоимость ее эксплуатации;
• Есть возможность установить дополнительное оборудование (подогреватель, различные типы вакуумных насосов, и т.п.).
• При подборе оборудования покупатели получат консультации опытных специалистов.
• Благодаря широкому модельному ряду есть возможность подобрать оборудование, которое будет обладать любыми, необходимыми заказчику характеристиками.

Дизельная насосная станция обладает следующими характеристиками (на примере Иртыш-ДНА 350/20):

• Производительность – 350 м³/ч;
• Потребляемая мощность – до 40 кВт;
• Напор – 20 м;
•Частота вращения – около 1500 об./мин.

Различные гидравлические характеристики, например напор и подачу указанной станции можно регулировать путем изменения количества оборотов коленвала двигателя.

Конструктивные особенности

В качестве привода такие насосные станции используют дизельный двигатель, мощность которого составляет 45 кВт при крутящем моменте в 1500 об/мин. Расход дизельного топлива данного двигателя равняется 235 гр/кВт.ч. Учитывая то, что дизельная насосная станция обладает топливным баком в 200 л, она способна работать в автономном режиме до 16 часов. Причем для этого достаточно напряжения всего в 12 вольт.

Крутящий момент в станции передается к валу насоса от вала двигателя через эластичную муфту. Данная муфта способна работать при радиальных (до 3мм), а также угловых (до 1,5мм) или осевых (до 3мм) смещениях валов.

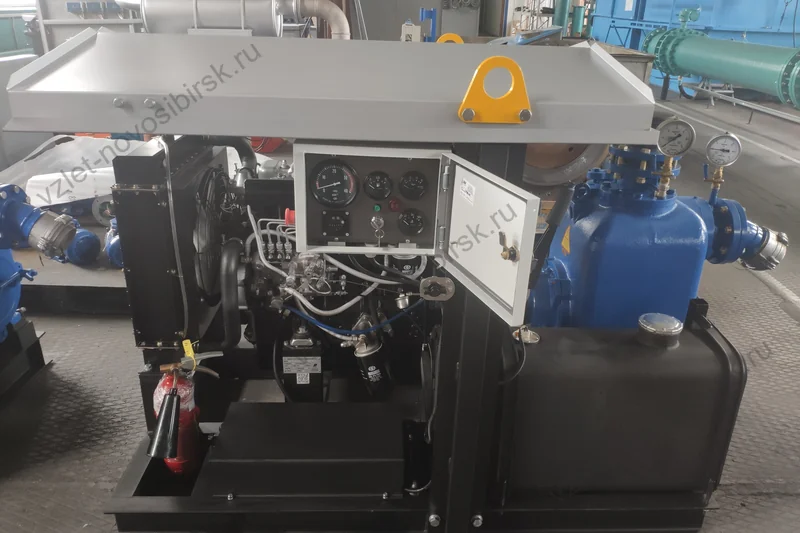

Также дизельные насосные станции имеют шкаф управления, который реализует следующие функции: запуск двигателя; аварийная остановка двигателя; индикация уровня топлива, давления масла; индикация заряда аккумуляторной батареи, температуры охлаждающей жидкости, а также частоты вращения коленвала двигателя.

Каждая дизельная насосная станция обладает рамой, обеспечивающей нужное позиционирование как двигателя, так и насоса, а также жесткость конструкции.

Кроме того, если необходимо на шкаф управления выводятся кнопки управления предпусковым подогревателем, топливной аппаратурой и механизмом выключения сцепления.

Дизельные насосные станции поставляются в следующих возможных комплектациях: в павильоне, на понтоне, установка ДНС в специальном контейнере, стационарная, а также передвижная установка (оборудование устанавливается на автомобильном прицепе). Также, возможна комплектация установки обратным клапаном, крепежом, рукавами, задвижками, фильтром всасывающего трубопровода, а также ответными фланцами.


Для чистой воды

Технические характеристики базовых моделей Иртыш-ДНА

Для чистой и слегка загрязненной воды

Обозначение агрегата

Подача,
м³/ч

Напор,
м

Мощность
двигателя, кВт

Расход топлива,
гр/кВт*ч

Двигатель

Марка
двигателя

ДНА 70/21.Д.YD380D.10/1500

70

21

10

260

YD380D

Yangdong

ДНА 75/25.Д.YD385D.11/1500

75

25

11

255

YD385D

Yangdong

ДНА 80/28.Д.YD480D.14/1500

80

28

14

250

YD480D

Yangdong

ДНА 80/16.1Д.YD380D.10/1500

80

16

10

260

YD380D

Yangdong

ДНА 90/30.Д.YND485D.17/1500

90

30

17

247

YND485D

Yangdong

ДНА 90/19.1Д.YND380D.10/1500

90

19

10

260

YD380D

Yangdong

ДНА 100/22.1Д.YD385D.10/1500

100

23

10

255

YD385D

Yangdong

ДНА 125/30.1Д.А41.33/1500

125

30

33

227

A-41-31И-1

АМЗ

ДНА 150/18.1Д.Д120.21/1500

150

18

21

243

Д120-85

ВМЗ

ДНА 173/28.VD.Д120.21/1500

173

28

21

243

Д120-85

ВМЗ

ДНА 180/25.Д.ED490D.22/1500

180

25

22

243

ED490D

Elekon

ДНА 180/34.VD.А41.33/1500

180

34

33

237

A-41-31И-1

АМЗ

ДНА 190/30.Д.Y4100D.33/1500

190

30

33

237

A-41-31И-1

АМЗ

ДНА 198/42.VD.Д144.37/1500

198

42

37

253

Д-144-11

ВМЗ

ДНА 200/36.Д.TD226B.45/1500

200

36

45

198

TD226B-3(М)

Deutz

ДНА 266/34.Д.TD226B.45/1500

266

34

45

198

TD226B-3(М)

Deutz

ДНА 280/41.VD.А41.55/1500

280

41

55

235

A-41-33И-1

АМЗ

ДНА 300/39.Д.А41.55/1500

300

39

55

235

A-41-33И-1

АМЗ

ДНА 300/30.Д.Y4102ZLD.48/1500

300

30

48

225

Y4102ZLD

Yangdong

ДНА 320/50.Д.PU086.90/1500

320

50

90

215

PU086

Doosan

ДНА 324/54.VD.А01МЭ.74/1500

324

54

74

221

А-01МЭ-01

АМЗ

ДНА 400/44.VD.А01МЭ.74/1500

400

44

74

221

А-01МЭ-01

АМЗ

ДНА 400/44.1Д.А01МЭ.74/1500

400

44

74

221

А-01МЭ-01

АМЗ

ДНА 450/53.1Д.Д461.114/1500

450

53

114

215

Д-461-33И-1

АМЗ

ДНА 450/53.VD.Д461.114/1500

450

53

114

215

Д-461-33И-1

АМЗ

ДНА 468/29.D.А01МЭ.74/1500

468

29

74

221

А-01МЭ-01

АМЗ

ДНА 468/58.D.Д3063.178/1500

468

58

178

220

Д-3063-1-02

АМЗ

ДНА 468/33.D.А01МЭ.69/1500

486

33

69

221

А-01МЭ

АМЗ

ДНА 500/63.1Д.Д236.140/1500

500

63

140

210

236Б

ЯМЗ

ДНА 500/60.1Д.236Б.155/1500

500

60

155

210

236Б

ЯМЗ

ДНА 500/82.1Д.7511.255/1500

500

82

255

215

7511.10

ЯМЗ

ДНА 504/40.D.PU086.90/1500

504

40

90

215

PU086

Doosan

ДНА 504/60.VD.238ДИ.170/1500

504

60

170

216

238ДИ

ЯМЗ

ДНА 504/63.VD.236Б.155/1500

504

63

155

210

236Б

ЯМЗ

ДНА 504/69.D.238ДИ.170/1500

504

69

170

216

238ДИ

ЯМЗ

ДНА 522/86.VD.7511.255/1500

522

86

255

215

7511.10

ЯМЗ

ДНА 550/74.1Д.7511.255/1500

550

74

255

215

7511.10

ЯМЗ

ДНА 550/74.VD.7511.255/1500

550

74

255

215

7511.10

ЯМЗ

ДНА 550/101.1Д.8435.320/1500

550

101

320

200

8435.10

ТМЗ

ДНА 569/103.VD.8435.320/1500

569

103

320

200

8435.10

ТМЗ

ДНА 630/90.1Д.7511.255/1500

630

90

255

215

7511.10

ЯМЗ

ДНА 630/93.VD.8435.320/1500

630

93

320

200

8435.10

ТМЗ

ДНА 630/125.1Д.8525.375/1500

630

125

375

200

8525.10

ТМЗ

ДНА 630/125.VD.PU222TI.480/1500

630

125

480

200

PU222TI

Doosan

ДНА 700/40.1Д.Д461.114/1500

700

40

114

215

Д-461-33И-1

АМЗ

ДНА 720/74.D.7511.255/1500

720

74

255

215

7511.10

ЯМЗ

ДНА 720/80.D.8435.320/1500

720

80

320

200

8435.10

ТМЗ

ДНА 720/90.D.8435.320/1500

720

90

320

200

8435.10

ТМЗ

ДНА 740/48.Д.236Б.155/1500

740

48

155

210

236Б

ЯМЗ

ДНА 800/56.Д.7511.255/1500

800

56

255

215

7511.10

ЯМЗ

ДНА 1030/87.Д.PU222TI.480/1500

1030

87

480

200

PU222TI

Doosan

ДНА 1050/44.Д.7511.255/1500

1050

44

255

215

7511.10

ЯМЗ

ДНА 1100/52.Д.7511.255/1500

1100

52

255

215

7511.10

ЯМЗ

ДНА 1150/102.1Д.P222LE1.537/1500

1150

102

537

200

P222LE-I

Doosan

ДНА 1250/63.D.8435.320/1500

1250

63

320

200

8435.10

ТМЗ

ДНА 1250/125.1Д.D2842.682/1500

1250

125

682

200

D2842LE213

MAN

ДНА 1300/63.Д.8435.320/1500

1300

63

320

200

8435.10

ТМЗ

ДНА 1475/75.1Д.PU222TI.480/1500

1450

75

480

200

PU222TI

Doosan

ДНА 1600/90.1Д.P222LE.574/1500

1600

90

574

200

P222LE

Doosan


Для грязной воды

Для грязной воды

Обозначение агрегата

Подача,
м³/ч

Напор,
м

Мощность
двигателя, кВт

Расход топлива,
гр/кВт*ч

Двигатель

Марка
двигателя

ДНА 12/6.СД.KM170FS.2/1500

12

6

2

280

KM170FS

Kipor

ДНА 14/8.СД.KM170FS.2/1500

14

8

2

280

KM170FS

Kipor

ДНА 16/10.СД.KM170FS.2/1500

16

10

2

280

KM170FS

Kipor

ДНА 16/10.СД.KM170FS.2/1500

16

10

2

280

KM170FS

Kipor

ДНА 20/7.СМ.KM170FS.2/1500

20

7

2

280

KM170FS

Kipor

ДНА 20/12.СД.KM170FS.2/1500

20

12

2

280

KM170FS

Kipor

ДНА 22/9.СМ.KM170FS.2/1500

22

9

2

280

KM170FS

Kipor

ДНА 25/12.СМ.KM178FS.3/1500

25

12

3

277

KM178FS

Kipor

ДНА 25/14.СД.KM178FS.3/1500

25

14

3

277

KM178FS

Kipor

ДНА 40/8.СМ.KM178FS.3/1500

40

8

3

277

KM178FS

Kipor

ДНА 40/15.СМ.KM186FS.6/1500

40

15

6

275

KM186FS

Kipor

ДНА 45/9.СМ.KM178FS.3/1500

45

9

3

277

KM178FS

Kipor

ДНА 45/16.СМ.KM186FS.6/1500

45

16

6

275

KM186FS

Kipor

ДНА 47/8.СД.KM170FS.2/1500

47

8

2

280

KM170FS

Kipor

ДНА 50/12.СМ.KM186FS.6/1500

50

12

6

275

KM186FS

Kipor

ДНА 50/20.СМ.KD373.7/1500

50

20

7

295

KD373

Kipor

ДНА 50/10.СД.KM178FS.3/1500

50

10

3

277

KM178FS

Kipor

ДНА 62/22.СД.YD380D.10/1500

62

22

10

260

YD380D

Yangdong

ДНА 65/20.СМ.YD480D.14/1500

65

20

14

250

YD480D

Yangdong

ДНА 68/26.СД.YD385D.11/1500

68

26

11

255

YD385D

Yangdong

ДНА 72/26.СМ.YND485D.17/1500

72

26

17

247

YND485D

Yangdong

ДНА 80/14.СМ.YD380D.10/1500

80

14

10

260

YD380D

Yangdong

ДНА 80/32.СМ.YND485D.17/1500

80

32

17

247

YND485D

Yangdong

ДНА 80/32.СД.YND485D.17/1500

80

32

17

247

YND485D

Yangdong

ДНА 100/20.СМ.YD480D.14/1500

100

20

14

250

YD480D

Yangdong

ДНА 100/15.СМ.YD380D.10/1500

100

15

10

260

YD380D

Yangdong

ДНА 135/30.СД.ED490D.22/1500

135

30

22

243

ED490D

Elekon

ДНА 145/36.СД.А41.33/1500

145

36

33

227

A-41-31И-1

АМЗ

ДНА 160/28.СМ.ED490D.22/1500

160

22

22

243

ED490D

Elekon

ДНА 160/45.СД.Д144.37/1500

160

45

37

253

Д-144-11

ВМЗ

ДНА 180/27.СМ.А41.33/1500

180

27

33

227

A-41-31И-1

АМЗ

ДНА 200/32.СМ.А41.33/1500

200

32

33

227

A-41-31И-1

АМЗ

ДНА 200/50.СМ.KD4105Z.49/1500

200

50

49

250

KD4105Z

Kipor

ДНА 200/40.СМ.TD226B.45/1500

200

40

45

198

TD226B-3(М)

Deutz

ДНА 200/32.СМ.Д144.37/1500

200

32

37

253

Д-144-11

ВМЗ

ДНА 205/26.СД.ED490D.22/1500

205

16

22

243

ED490D

Elekon

ДНА 225/18.СД.Y4100D.30/1500

225

18

30

237

Y4100D

Yangdong

ДНА 250/22.СД.Д144.37/1500

250

22

37

253

Д-144-11

ВМЗ

ДНА 300/40.СМ.PU086.90/1500

300

40

90

215

PU086

Doosan

ДНА 300/32.СМ.А01МЭ.74/1500

300

32

74

221

А-01МЭ-01

АМЗ

ДНА 380/50.СМ.Д461.114/1500

380

50

114

215

Д-461-33И-1

АМЗ

ДНА 380/64.СМ.WP6D.120/1500

380

64

120

205

WP6D 132E200 (M)

Deutz

ДНА 400/50.СМ.Д461.114/1500

400

50

114

215

Д-461-33И-1

АМЗ

ДНА 400/80.СМ.Д3063.178/1500

400

80

178

220

Д-3063-1-02

АМЗ

ДНА 720/35.СМ.236Б.140/1500

720

35

140

210

236Б

ЯМЗ

ДНА 760/42.СМ.Д3063.178/1500

760

42

178

220

Д-3063-1-02

АМЗ

ДНА 800/50.СМ.238ДИ.213/1500

800

50

213

208

238ДИ

ЯМЗ


Гарантия

Доставка

Цена

Изделия изготавливаются по индивидуальным параметрам, заказчик заполняет опросный лист, в котором указывает все известные ему параметры. Мы делаем проект (чертёж) станции, рассчитываем её стоимость и срок изготовления. Предоставляем технико-коммерческое предложение в течение 2 рабочих дней. Поэтому до заполнения опросного листа, стоимость станции не известна.




Гарантия

Гарантия даётся на всё заводское изделие целиком, а не на его отдельные части.

Гарантийный срок 12 месяцев со дня отгрузки оборудования.

Данные о гарантии указаны в паспорте изделия.


Задать вопрос

Имя (*)
введите имя
e-mail (*)
Укажите e-mail
Телефон
Вопрос
Безопасность
Неверный ввод

Доставка

В Новосибирск и область доставка продукции может осуществляться тремя способами: Самовывозом, Транспортной компанией, Автотранспортом завода-изготовителя.

Подробнее в материале Доставка

Цена

На основании заполненного опросного листа инженеры в течение 1 рабочего дня выполнят подбор оборудования, сформируют и отправят Вам  технико-коммерческое предложение, с указанием стоимости и срока поставки.



Наверх
