Электродвигатели для привода лифтов

Электродвигатели для привода лифтов Электродвигатели для привода лифтов vzlet-novosibirsk.ru

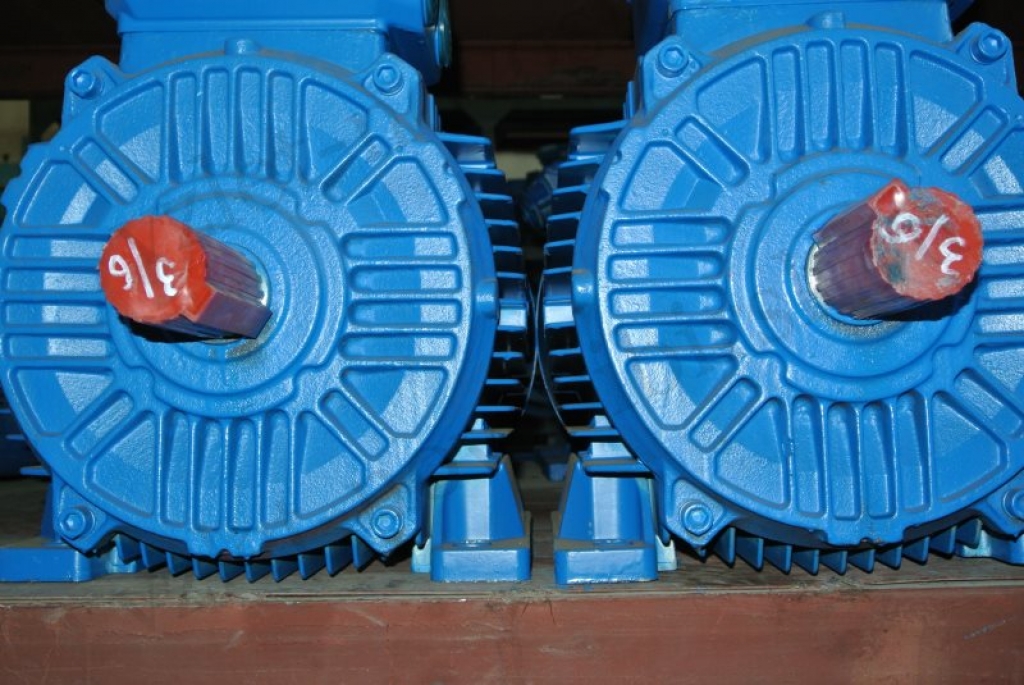

Электродвигатель марки 5АН и 5АФ предназначаются для привода редукторного типа лифта, грузового или пассажирского, в широком диапазоне эксплуатационных характеристик.

Опросный лист
Свободная форма заявки
e-mail (*)
Укажите e-mail
проверьте правильность, пробелы в адресе не допустимы
Телефон (*)
Укажите телефон/факс
укажите код города
Ваш город
Заказ
Безопасность
Неверный ввод

Описание

Технические параметры

  • Грузоподъёмность лифтов (кг) – 320÷5000.
  • Скорость лифтов (м/с) – 0,25÷1,6 (регулируемая).
  • Габаритный показатель электродвигателя – 225÷160 (мм).
  • Соотношения числа оборотов – 6:1, 4:1 и 3:1.
  • Скорости вращения (обор. в минуту) – 1500/250, 1500/375, 1000/250 и 1000/333.
  • Мощность электродвигателей в кВт (на обмотке скорости высшей) – 3,0÷17,5.
  • Исполнение: по климату – УХЛ4, по монтажу – IM1001 (3001).
  • Количество рабочих концов у вала электромотора – 1 либо 2.

Охлаждение электродвигателя, служащего приводом лифта

Поток охлаждающего воздуха создаёт вентилятор. Электродвигатель, предназначенный для привода лифта, может быть оснащён охлаждающей системой:

  • 5АН – самостоятельного вида (IC01): радиального типа, двухстороннего и симметричного, с вентилятором, размещённым на валу мотора;
  • 5АФ – от стороннего источника (IC26): с вентилятором центробежным улиточной конструкции.

Электродвигатель привода лифта защищён от перегрева термодатчиком.

Эксплуатационные условия

  • Электродвигатель привода лифтов рассчитан на применение на абсолютных высотах до 2 км. При этом выше 1 км с каждыми 100 метрами величина допустимой частоты пуска электродвигателя снижается на 1%.
  • Вибрационные ограничения: по величинам ускорения – до 1 м/с², частот – 35 Гц.
  • Ускорение лифта при сейсмоударе – до 3 g.
  • Предельная величина механического момента: торможения (на обмотке скорости меньшей) и пускового (на обмотке большей) – трёхкратный приведённый (±10%). Для первой из обмоток электромотора пусковой момент – не ниже 2,1 приведённого.

Режимы работы электродвигателя привода лифта

  • Повторно-кратковременный (S5) – номинальный.
  • Старт на обмотке 2р=4 (или 6) с дальнейшей работой.
  • С переключением последующим.
  • Торможение генераторное на 2р=18 (или 16 и 14) с дальнейшей работой.

Цикличность и длительность работы

Число циклов пуска с паузами в час – до 200. Предельная продолжительность работы электродвигателя на скорости: меньшей – 4,5 с, большей – 18 с.

Максимальная длительность (в минутах) нагруженного состояния (при полном приведённом моменте) при пуске из положения:

  • нагретого – 2 (обмотка скорости низшая);
  • холодного – 10 при 380 В, 6 при 400 В.

Стойкость к воздействиям механического характера – группа М3, в том числе с однократным ударом продолжительностью 2÷ 20 с и с ускорением до 3g;

Момент инерции лифта (расчётный), нагружающего вал электродвигателя для его привода, не должен превышать произведения коэффициента инерции Fj на·её момент у ротора Jpot. Величины указаны: Fj – на паспортном шильдике, Jpot – в техкаталоге электродвигателя, предназначаемого для привода лифта.

Надёжность

Минимальные ресурсные показатели (средние) в тыс. часов:

  • электродвигателя привода лифта: на отказ – 18, до капремонта – 24;
  • подшипников – 20.


Гарантия

Доставка

Цена



Гарантия

Гарантия даётся на всё заводское изделие целиком, а не на его отдельные части.

Гарантийный срок 12 месяцев со дня отгрузки оборудования.

Данные о гарантии указаны в паспорте изделия.


Задать вопрос

Имя (*)
введите имя
e-mail (*)
Укажите e-mail
Телефон
Вопрос
Безопасность
Неверный ввод

Доставка

В Новосибирск и область доставка продукции может осуществляться тремя способами: Самовывозом, Транспортной компанией, Автотранспортом завода-изготовителя.

Подробнее в материале Доставка

Цена

На основании заполненного опросного листа инженеры в течение 1 рабочего дня выполнят подбор оборудования, сформируют и отправят Вам  технико-коммерческое предложение, с указанием стоимости и срока поставки.
