Насосы ВКО

Заполните опросный лист и мы пришлём Вам технико-коммерческое предложение!

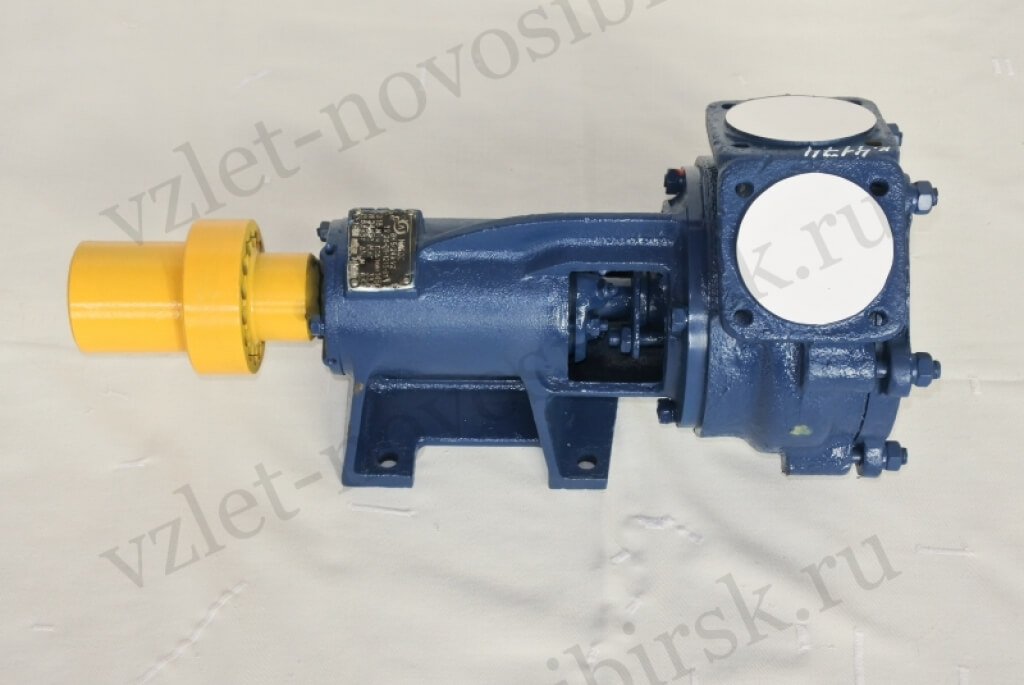

Насосы ВКО – это вихревые горизонтальные одноступенчатые консольные агрегаты с системой обогрева/охлаждения. Они пригодны для перекачки как застывающих при комнатной температуре, так и горячих жидкостей.

Рабочая среда

Всё насосное оборудование серии ВК рассчитано на перемещение воды и других жидких веществ с показателями:

  • вязкостью – до 36 сСт (36·10-6 м²/с);
  • коррозионной активностью к контактирующим с ними материалам – до 0,1 мм в год.

Вихревая конструкция очень чувствительна к содержанию твёрдых частиц. Их количество не должно превышать 0,01% по массе, а величина – 0,05 мм. Изделие не имеет высокой герметичности, поэтому для работы с горючими и ядовитыми субстанциями не приспособлено.

Технические характеристики

  • Подача – от 1 до 10 л/с;
  • Напор – от 16 до 45 м;
  • Мощность электродвигателя – от 1,5 до 30 кВт.

Устройство и принцип действия

Рабочая камера представляет собой кольцеобразную полость в крышке и корпусе. Ротор, вращаясь с большой скоростью, образует вихри в жидкости. Максимальной кинетической энергией обладает слой на периферии канала. Оттуда и выгоняется поток в нагнетательное отверстие. Перемещаемая среда должна подаваться ближе к оси.

Поскольку лопасти этого вихревого насоса прямолинейны и радиальны, то он может перекачивать независимо от направления вращения колеса. Всасывающим патрубком всегда будет тот, который расположен на дуге ближе к оси, а напорным – дальше. Поступающую внутрь и выходящую наружу массы разделяет перемычка-отсекатель.

Вал насоса уплотнён мягким сальником и соединён с валом двигателя упругой муфтой.

Особенность исполнения

Она единственна и состоит в наличии дополнительной камеры, образованной двумя деталями – крышкой и диском. Для обогревания в неё подаётся пар, нагретый до 160°С при давлении до 5 атм (0,49 МПа). Подавая же в эту систему охладитель (с температурой от -15°С), агрегат можно использовать для перегретых сред.

Материал изготовления – чугун. Температурный предел эксплуатации – +85°С.

В кодировке указывается производительность в литрах в секунду и напор в метрах. Например: ВКО 4/28прокачивает в секунду 4 литра (14,4 куб. м в час) с выходным давлением 28 м водяного столба (2,8 атм).
